Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

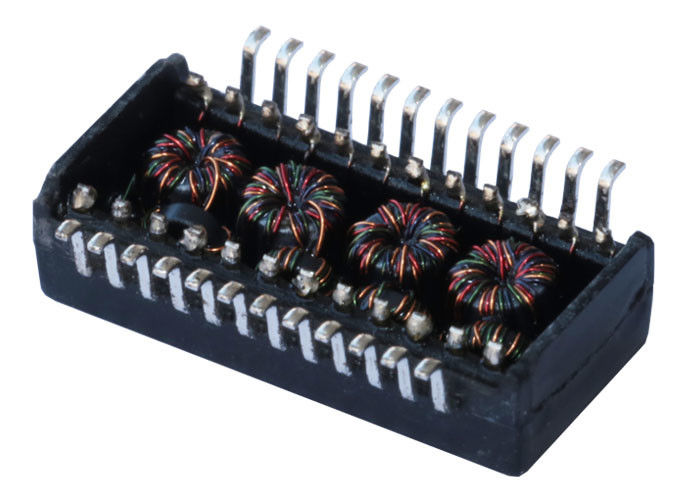

Số mô hình: L22H001-L
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
p / n: |
L22H001-L |
Giao diện: |
Cơ sở 2.5G-T |
ghim: |
24 |
Thay thế: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Đo: |
L18.10XB16.00XH6.20 (mm) |
MẪU: |
Miễn phí |
lắp ráp: |
SMD |
p / n: |
L22H001-L |
Giao diện: |
Cơ sở 2.5G-T |
ghim: |
24 |
Thay thế: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Đo: |
L18.10XB16.00XH6.20 (mm) |
MẪU: |
Miễn phí |
lắp ráp: |
SMD |
ĐẶC ĐIỂM KỸ THUẬT:
1 Được thiết kế cho Ethernet 2.5G Base-T, các ứng dụng cổng đơn.
2 Hỗ trợ 4 cặp cáp UTP loại 5.
3 Giao diện cáp để cách ly và phát xạ chế độ chung thấp.
4 Thiết kế để đáp ứng IEEE 802.3 với dòng cân bằng 720mA.
5 Tuân thủ các yêu cầu miễn phí ROHS & Halogen.
6 Nhiệt độ hoạt động và lưu trữ
7 Mức độ nhạy cảm độ ẩm (MSL): 2a
Nhiệt độ hoạt động: 0 ° C đến + 70 ° C
Nhiệt độ bảo quản: -25 ° C đến + 105 ° C
Ứng dụng:
1 Sản phẩm RapidIO
2 Sản phẩm SCSI
3 bo mạch DSP
4 Màn hình phẳng
| Thông số kỹ thuật | L22H001-L |
| tốc độ | Cơ sở 2.5G-T |
| Ghim | 24 |
| Chiều cao (mm) | 6,20 mm |
| Chiều dài (mm) | 18,10 mm |
| Chiều rộng (mm) | 16,00 mm |
| REACH Compliant | Vâng |
| Tuân thủ RoHS của EU | Vâng |
| Loại biến áp | Biến tần DATACOM |
| Ứng dụng | MỤC ĐÍCH CHUNG |
| Gắn tính năng | MẶT MẶT |
| Thông số kỹ thuật điện @ 25 ℃ | Loại: Cân bằng thấp vượt qua 100Ω trở kháng |
| Mất chèn: | 1-50MHz -0,5 dB Max 50-125MHz -1,0 dB Max Tối đa 125-200MHz -2,0 dB |
| Mất mát trở lại: | 1 ~ 40MHz -20 dB Tải xuống 100Ω 40-200MHz -20 + 15 * log (Freq MHz / 40MHz) dB Tải xuống 100Ω |
| Chuyển đổi CM phản ánh sang chuyển đổi độ lệch (REF) | 1MHz -30 dB Tối thiểu 50MHz -30 dB Tối thiểu 100MHz -27 dB Min 200MHz -24 dB Min |
| Chuyển đổi CM sang DM (REF) | 1-125 MHz -35 dB Tối thiểu |
| Phản hồi khác biệt với chuyển đổi CM (REF) | 1-10MHz -48 dB Min 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB Min |
| CM đến CM suy giảm (REF) | 1-200MHz -25 dB Min |
| Cross Talk (REF) | 1-125 MHz -30 dB Tối thiểu 125-200 MHz -25 dB Tối thiểu |
| Điện cảm | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| Kiểm tra HiPot | @ 1500 Vrms |
| Tỉ lệ lần lượt | @ 1: 1 ± 5% |
