Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: HMU2103NL / HMU2103NLT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
PN: |
HMU2103NL / HMU2103NLT |
Port: |
Độc thân |
POE: |
Không có |
lắp ráp: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
một phần số: |
Biến áp BMS / Choke |
PN: |
HMU2103NL / HMU2103NLT |
Port: |
Độc thân |
POE: |
Không có |
lắp ráp: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
một phần số: |
Biến áp BMS / Choke |

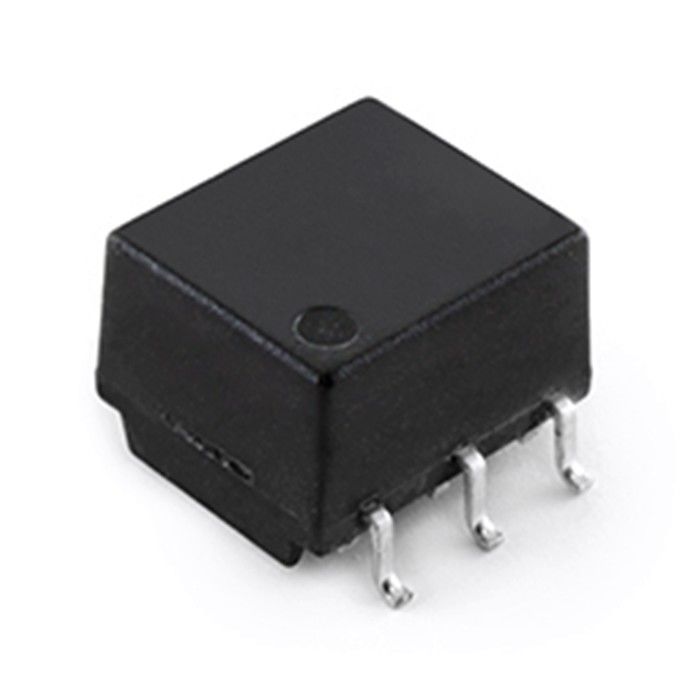

| Biến áp BMS, 2-Ch, 1000 V, + 125 ° C, Tuân thủ AEC-Q200, SMT, Rohs | |
| Số phần xung | HMU2102NL / HMU2102NLT |
| Tình trạng một phần | Hoạt động |
| Trình độ chuyên môn | Mỗi AEC-Q200 |
| Ứng dụng-Lan | Biến áp BMS / Choke |
| Xây dựng | Khung mở |
| Điện áp cách ly | 4300 VDC trong 30 giây |
| Số kênh | 2 |
| Gói | SMT |
| Vật liệu chống điện | Tối thiểu 400 Megaohms |
| Điện áp làm việc | 1000 VDC trong 15 năm |
| Điện cảm | 150 tối thiểu, tối thiểu 370 |
| Tuân thủ Rohs | CÓ-RoHS-6 |
| Nhiệt độ hoạt động | - 40oC đến + 125oC |
| Nhiệt độ lưu trữ | - 50oC đến + 125oC |
| Chiều cao gói (Inch) | 0,192 |
| Chiều cao gói (mm) | 4,88 |
| Chiều dài gói (Inch) | 0,583 |
| Chiều dài gói (mm) | 14,81 |
| Chiều rộng gói (Inch) | 0,579 |
| Chiều rộng gói (mm) | 14,7 |
| Tỉ lệ lần lượt | 1,00 + 2% |
| Cực tính | Mỗi sơ đồ |
Mô đun biến áp Lan
Mạng LAN có dây cần máy biến áp xung để truyền xung hình chữ nhật. Giống như máy biến áp thông thường, máy biến áp xung bao gồm lõi có cuộn sơ cấp và cuộn thứ cấp. Việc tách điện được dùng để bảo vệ các IC nhạy cảm và các thiết bị được nối mạng khỏi sai lệch DC trên đường dây.
Do chúng phải truyền sóng xung có chứa nhiều thành phần tần số khác nhau do biến đổi Fourier, nên lõi của chúng phải có tổn thất thấp và ngăn ngừa biến dạng dạng sóng xung trên một dải tần số rộng. Để đáp ứng những nhu cầu này, LINK-PP đã phát triển các máy biến áp xung LAN sử dụng hiệu suất cao.
Để triệt tiêu sự xâm nhập hoặc thoát ra của nhiễu chế độ chung, các biến áp xung LAN thường được kết hợp với các cuộn cảm ở chế độ chung để tạo thành một mô đun biến áp xung.
Lần lượt, mô-đun này được nhúng vào đầu nối RJ-45 để tạo thành mô-đun đầu nối (Hình 1). Do đó, để sử dụng trong các đầu nối chuẩn RJ-45, máy biến áp xung LAN cũng phải rất nhỏ gọn.
Khách hàng của chúng tôi:
• Dụng cụ Texas
LINK-PP là nhà cung cấp ưa thích của TI.
Chào mừng bạn đến thăm trang web TI: http://www.ti.com/tool/beaglebk#0
Bạn sẽ nhìn vào logo "LINK-PP" của chúng tôi trên Bảng BeagleBone.
• Intel
LINK-PP Là nhà cung cấp ưa thích của Intel.
LINK-PP LPJG16314A4NL được sử dụng trong MinnowBoard max của Intel.
Câu hỏi thường gặp
Q: Thời gian giao hàng là bao lâu?
A: Dòng RJ45 / RJ11: 12 ~ 20 ngày
SFP Series: 25 ~ 30 ngày USB Series: 7 ~ 15 ngày
Kết nối: 7 ~ 15 ngày
Q: Làm thế nào tôi có thể nhận được báo giá?
Trả lời: Rất hữu ích khi chúng tôi đề xuất mặt hàng phù hợp nếu chúng tôi biết các yêu cầu chi tiết của bạn
(số cổng, được che chắn hoặc không được che chắn, led hoặc led kép, có hoặc không có biến áp, v.v.).
Vẽ và báo giá sẽ được gửi cho phù hợp. Tất nhiên, tốt nhất là nếu chúng tôi có bản vẽ của bạn.
Q: Tôi có thể lấy mẫu không?
A: Các mẫu có sẵn để đánh giá.
Q: OEM & ODM có sẵn không?
A: OEM & ODM được chào đón.
