Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: 749013010
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Sự chỉ rõ: |
749013010 |
Phần KHÔNG: |
LP2019ANL |
Giao diện: |
Công suất 10 / 100Mbps |
gia đình: |
Biến thế viễn thông |
Chốt: |
16Pins |
Mẫu: |
Có sẵn miễn phí |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Sự chỉ rõ: |
749013010 |
Phần KHÔNG: |
LP2019ANL |
Giao diện: |
Công suất 10 / 100Mbps |
gia đình: |
Biến thế viễn thông |
Chốt: |
16Pins |
Mẫu: |
Có sẵn miễn phí |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

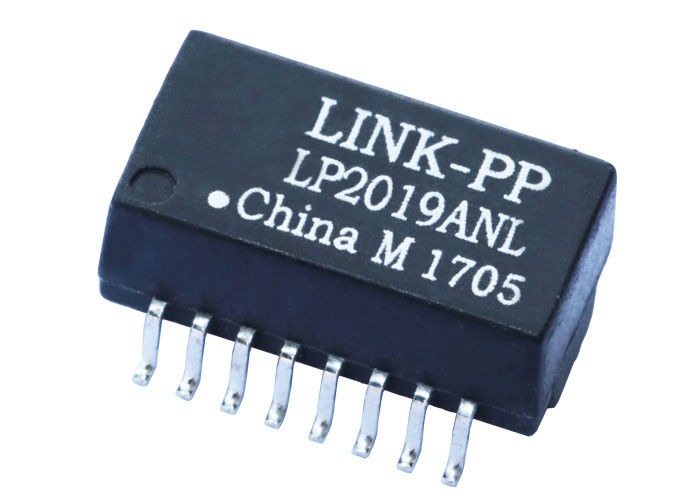

| LINK-PP LP2019ANL 100% CROSS 749013010 | |
| Số phần của LINK-PP | LP2019ANL |
| Số phần xung | 749013010 |
| Tốc độ | 10 / 100BASE-T |
| Số lượng cổng | ĐỘC THÂN |
| Ứng dụng - LAN | ETHERNET (PoE) |
| Gói | SMĐ |
| Nhiệt độ | -40oC đến + 85oC |
| Máy tự động | ĐÚNG |
| Bình luận | CÙNG NHƯ PHIÊN BẢN NL |
| Cấu hình RX | T, C, S |
| Cấu hình TX | T, C, S |
| Xây dựng | KHAI THÁC |
| Lõi Per Port | 4 |
| Chiều cao gói (Inch) | 0,244 |
| Chiều cao gói (mm) | 6,20 |
| Chiều dài gói (Inch) | 0,50 |
| Chiều dài gói (mm) | 12,70 |
| Chiều rộng gói (Inch) | 0,402 |
| Chiều rộng gói (mm) | 10,20 |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
Thông số kỹ thuật điện @ 25 ℃
Tỷ lệ 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2. Mất chèn:
0,1-100 MHz: -1,0dB MAX
3. Mất tiền lãi:
0,1-30 MHz: -18dB MIN
30-60 MHz: -13dB MIN
60-80 MHz: -12dB MIN
4.Crosstalk:
0,1-100 MHz: -35dB MIN
5.DCMR:
30 MHz: -42dB MIN
60 MHz: -36dB MIN
100 MHz: -33dB MIN
6.CMRR:
1-100 MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Cà vạt: 16 + 14): 0,5uH MAX 100KHz 0,1V
6-8 (Cà vạt: 11 + 9): 0,5uH MAX 100KHz 0,1V
10.Cw / w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
11. Điện áp cách ly: 1500Vrms
12. Nhiệt độ hoạt động: -40oC + 85oC.
GHI CHÚ:
1. Được thiết kế để hỗ trợ ứng dụng, chẳng hạn như SOHO (ADSL
modem), LAN-on-Bo mạch chủ (LOM), hub và Switch.
2. Từ tính qua Ethernet (PoE)
3.PoE ứng dụng khả năng hiện tại: 350mA.
4.Với các tỷ lệ lần lượt khác nhau.
5.Đoạn hàn cực đại "NL" xếp hạng 255 ± 5oC.
