Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: TG5G-HPE6NZ5LF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
P / N: |
TG5G-HPE6NZ5LF |
Giao diện: |
5G cơ sở-T |
Chốt: |
24 |
Thay thế: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Mẫu: |
Miễn phí |
P / N: |
TG5G-HPE6NZ5LF |
Giao diện: |
5G cơ sở-T |
Chốt: |
24 |
Thay thế: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Mẫu: |
Miễn phí |

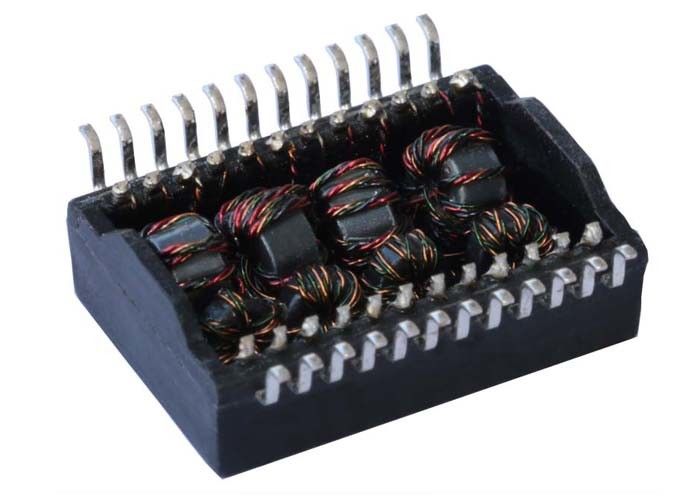

| Biến áp từ tính cách ly 5000V Ethernet 5G, SMT, Rohs | |
| Số phần LINK-PP | LP72456ANL |
| Tốc độ | 5G BASE-T |
| Số lượng cổng | ĐỘC THÂN |
| Ứng dụng - LAN | ETHERNET (PoE +) |
| Gói | SMD |
| Nhiệt độ | -40 ĐẾN + 85 |
| AutomDX | ĐÚNG |
| Bình luận | CÙNG NHƯ PHIÊN BẢN NL |
| Cấu hình RX | C, T |
| Cấu hình TX | C, T |
| Xây dựng | KHUNG MỞ |
| Lõi mỗi cổng | số 8 |
| Số lượng cổng | ĐỘC THÂN |
| Chiều cao gói (Inch) | 0,255 |
| Chiều cao gói (mm) | 6,48 |
| Chiều dài gói (Inch) | 0,715 |
| Chiều dài gói (mm) | 18.15 |
| Chiều rộng gói (Inch) | 0,630 |
| Chiều rộng gói (mm) | 16,00 |
| Tỷ lệ biến RX | 1CT: 1CT |
| Tỷ lệ biến TX | 1CT: 1CT |
SỰ CHỈ RÕ:
1 Được thiết kế cho các ứng dụng Ethernet 2.5G Base-T, Cổng đơn.
2 Hỗ trợ 4 cặp cáp UTP loại 5.
3 Giao diện cáp để cách ly và phát thải chế độ chung thấp.
4 Thiết kế để đáp ứng IEEE 802.3 với dòng điện cân bằng 720mA.
5 Tuân thủ các yêu cầu ROHS & Halogen Free.
6 Nhiệt độ vận hành và lưu trữ
7 Mức độ nhạy cảm với độ ẩm (MSL): 2a
Nhiệt độ hoạt động: 0 ° C đến + 70 ° C
Nhiệt độ bảo quản: -25 ° C đến + 105 ° C
Ứng dụng:
1 Sản phẩm RapidIO
2 Sản phẩm SCSI
3 Ban DSP
4 màn hình phẳng
| Thông số kỹ thuật điện @ 25 ℃ | Kiểu: Cân bằng trở kháng thấp 100Ω |
| Mất đoạn chèn: | 1-50MHz -0,5 dB Tối đa 50-125MHz -1.0 dB Tối đa 125-200MHz -2.0 dB Tối đa |
| Trả lại lỗ: | 1 ~ 40MHz -20 dB Tải tối thiểu 100Ω 40-200MHz -20 + 15 * log (Tần số MHz / 40MHz) dB Tải tối thiểu 100Ω |
| Chuyển đổi CM thành Chênh lệch (REF) được phản ánh | 1MHz -30 dB Tối thiểu 50MHz -30 dB Tối thiểu 100MHz -27 dB Tối thiểu 200MHz -24 dB Tối thiểu |
| Chuyển đổi CM sang DM (REF) | 1-125MHz -35 dB Tối thiểu |
| Chênh lệch được phản ánh sang chuyển đổi CM (REF) | 1-10MHz -48 dB Tối thiểu 10-200MHz -48 + 19 * log (Tần số MHz / 10MHz) dB Min |
| Suy giảm CM đến CM (REF) | 1-200MHz -25 dB Tối thiểu |
| Nói chuyện chéo (REF) | 1-125 MHz -30 dB Tối thiểu 125-200 MHz -25 dB Tối thiểu |
| Điện cảm | @ 100KHz, 0,1V, 8mA DC BIAS 180uHMin |
| Kiểm tra HiPot | @ 1500 Vrms |
| Tỉ lệ lần lượt | @ 1: 1 ± 5% |
