Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: L21N002-0
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
LP1198NL |
Tốc độ: |
10/100 cơ sở-T |
Số lượng cổng: |
Độc thân |
Ứng dụng: |
Lan Ethernet |
Số PIN: |
16 |
Nhiệt độ: |
- 40 ℃ ĐẾN + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Thông số kỹ thuật: |
LP1198NL |
Tốc độ: |
10/100 cơ sở-T |
Số lượng cổng: |
Độc thân |
Ứng dụng: |
Lan Ethernet |
Số PIN: |
16 |
Nhiệt độ: |
- 40 ℃ ĐẾN + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. Số cuộn dây: Autotransformer
2. Điện áp cách ly: 1500Vrms
3. loại: SMT
4. Cấu trúc cuộn dây: Hình xuyến

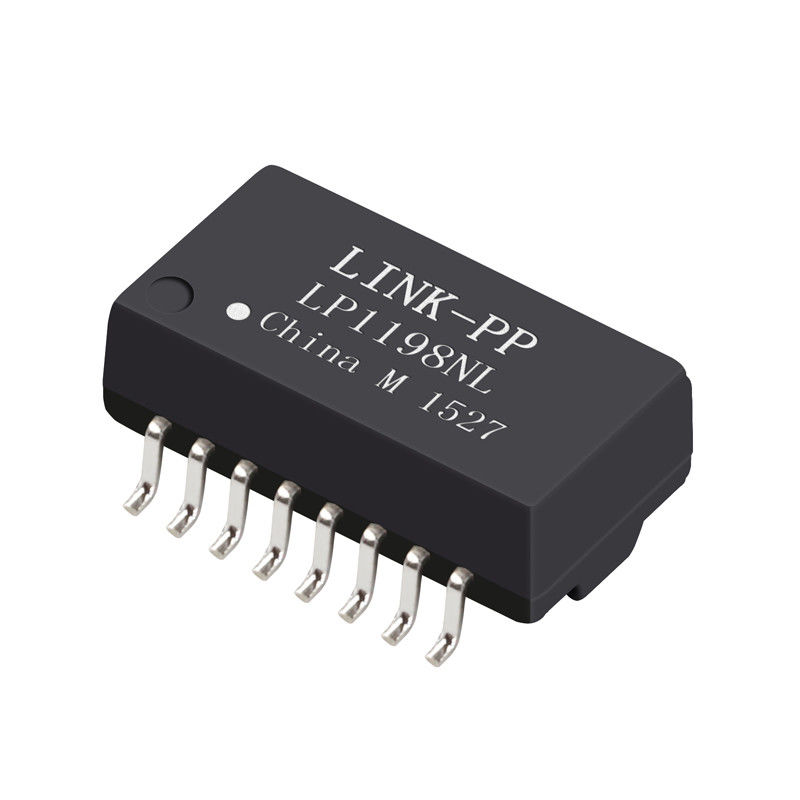

Biến áp xung Ethernet 10/100 base-t đơn cho Hub, Card Pc
Sự miêu tả:
Biến áp rời cổng đơn LP1198NL, Biến áp tự động 101901MH016SA41ZL
|
Ứng dụng |
LAN ETHERNET (PoE & NON PoE) |
|
AutomDX |
ĐÚNG |
|
Bình luận |
Tuân thủ RoHS LP1198NL |
|
Cấu hình RX |
T, C |
|
Cấu hình TX |
T, C |
|
Xây dựng |
KHUÔN CHUYỂN |
|
Lõi mỗi cổng |
4 |
|
Số lượng cổng |
1 |
|
PCB |
KHÔNG có PCB |
|
Gói hàng |
SMT |
|
Chiều cao gói (Inch) |
0,225 hoặc khác |
|
Chiều cao gói (mm) |
5.715 hoặc loại khác |
|
Chiều dài gói (Inch) |
1,12 hoặc khác |
|
Chiều dài gói (mm) |
28.448 hoặc khác |
|
Chiều rộng gói (Inch) |
0,63 hoặc khác |
|
Chiều rộng gói (mm) |
16,002 hoặc khác |
|
Tuân thủ RoHS |
CÓ-RoHS-6 |
|
Tốc độ |
10 / 100BASE-TX |
|
Nhiệt độ |
0 ĐẾN 70 / -40 Đến +85 |
|
Tỷ lệ biến RX |
1CT: 1CT |
|
Tỷ lệ biến TX |
1CT: 1CT |
|
P / N chính |
LP1198NL, v.v. |
Thông số kỹ thuật điện (25):
Đặc điểm kỹ thuật điện @ 25 ℃
1.OCL: Tối thiểu 350uH
@ 100KHz, 0,2V, với 8mA DC BIAS
2. Tỷ lệ vòng quay (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. Mất mát:
0,3-100MHz: -1,1dB Tối đa
4.Return Loss (dB Min):
0,3-30MHz: -18 40MHz: -16
50 MHz: -14,5 60-80 MHz: -12
5. nhiễu xuyên âm (dB Min):
0,3-60 MHz: -42 60-100 MHz: -35
6. từ chối chế độ thông thường (dB Min):
0,3-30 MHz: -40 60 MHz: -35
80-100MHz: -30
7. điện áp cách ly: 1500Vrms
8. Nhiệt độ hoạt động: -40 ℃ ～ + 85 ℃.
LƯU Ý
1.Được thiết kế để hỗ trợ ứng dụng, chẳng hạn như SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub và Switch.
2.Với các tỷ lệ rẽ khác nhau.
3.RoHS "NL" đánh giá cao nhất của hàn 260 ℃.
Lợi thế cạnh tranh:
16 năm kinh nghiệm sản xuất,
2600 nhân viên,
100% kiểm tra
Thời gian giao hàng linh hoạt
