Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

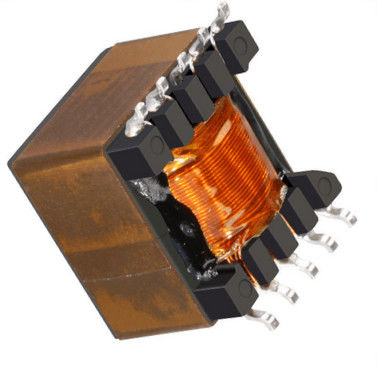

Số mô hình: POE51Q-33ED
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
POE51Q-33ED |
Quyền lực: |
51W |
Độ tự cảm ở 0A: |
26,7@ Pat 10% |
Lòng khoan dung: |
10% |
Isat: |
4,5A |
Rò rỉ điện cảm tối đa: |
0,32µH |
Điện áp cách ly: |
3,3 V, 14,1 A |
Đầu ra thứ cấp: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-information |
vòng đời: |
Hơn 20 năm |
Thông số kỹ thuật: |
POE51Q-33ED |
Quyền lực: |
51W |
Độ tự cảm ở 0A: |
26,7@ Pat 10% |
Lòng khoan dung: |
10% |
Isat: |
4,5A |
Rò rỉ điện cảm tối đa: |
0,32µH |
Điện áp cách ly: |
3,3 V, 14,1 A |
Đầu ra thứ cấp: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-information |
vòng đời: |
Hơn 20 năm |
| Thông số kỹ thuật | Sức mạnh (W) | Độ tự cảm ở 0A(µH) | Lòng khoan dung(%) | Isat(MỘT) | DCR tối đa (mΩ) | ||
| Pri | Sec | Aux | |||||
| POE51Q-33ED | 51 | 26,7@ Pat 10% | 10 | 4,5 | 64 | 2 | 104 |
| Sự rò rỉ Điện cảm tối đa (µH) |
Tỉ lệ lần lượt | Sự cô lập Vôn (Vrms) |
Sơ trung Đầu ra (V, A) |
| Pri: Sec: Aux | |||
| 0,32 | 1: 0,143: 0,5 | 1500 | 3,3 V, 14,1 A |
• Được phát triển cho bộ chuyển đổi nguồn Flyback DC / DC PoE PD lên đến 51 W
• Được thiết kế để đáp ứng tiêu chuẩn IEEE802.3bt sắp tới và hoạt động với đầu vào 36 - 57 V
• 1500 Vrms, cách ly một phút (hipot) giữa chính và phụ với thứ cấp.
• Giải pháp hoàn hảo cho các ứng dụng PoE công suất cao bao gồm Tòa nhà thông minh và IoT
• AEC-Q200 Lớp 1 (–40 ° C đến + 125 ° C)
Vật liệu cốt lõi Ferit
Môi trườngTuân thủ RoHS, không chứa halogen
Chấm dứtThiếc-bạc-đồng trên thiếc trên niken trên đồng phos
Cân nặng 6,5 - 8 g
Nhiệt độ môi trường xung quanh–40 ° C đến + 125 ° C
Nhiệt độ bộ phận tối đa+ 165 ° C (Môi trường xung quanh + nhiệt độ tăng)
Nhiệt độ bảo quản Thành phần: –40 ° C đến + 165 ° C
Đóng gói băng và cuộn: –40 ° C đến + 80 ° C
Chịu nhiệt để hàn Tối đa ba lần làm lại 40 giây ở nhiệt độ + 260 ° C, các bộ phận được làm mát bằng nhiệt độ phòng giữa các chu kỳ
Mức độ nhạy cảm với độ ẩm (MSL) 1 (tuổi thọ sàn không giới hạn ở <30 ° C / 85% độ ẩm tương đối)
Thời gian thất bại (FIT) / Thời gian trung bình giữa các lần thất bại (MTBF)
38 mỗi tỷ giờ / 26.315.789 giờ, tính trên Telcordia SR-332
1. Bao bì: D= Cuộn sẵn sàng cho máy 13 ″.Băng nhựa dập nổi EIA-481 (150 phần trên mỗi cuộn đầy đủ).
Số lượng ít hơn cuộn đầy đủ có sẵn: trong băng (không phải máy sẵn sàng) hoặc với đầu và đoạn giới thiệu (phí $ 25).
2. Điện cảm dành cho cuộn sơ cấp, được đo ở 250 kHz, 0,5 Vrms, 0 Adc.
3. Điện cảm rò rỉ dành cho cuộn sơ cấp với cuộn dây thứ cấp và cuộn dây phụ bị ngắn mạch.
4. Dòng điện một chiều ở 25 ° C gây ra độ tự cảm giảm <15% (POExx51Q) và <15% (POExx40Q) so với giá trị của nó khi không có dòng điện.
5.Đầu ra dành cho thứ cấp.Đầu ra của cuộn dây aux là 12 V, 30 mA.
6.Thông số kỹ thuật điện ở 25 ° C.Tham khảo tài liệu 362 “Các thành phần gắn bề mặt hàn” trước khi hàn.
