Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

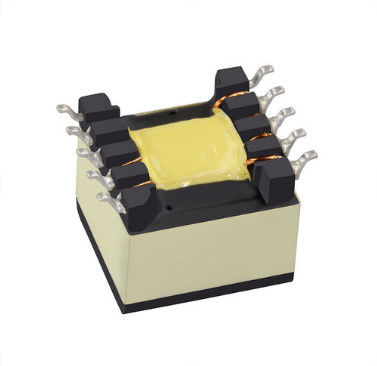

Số mô hình: POE21PR-33ED
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
POE21PR-33ED |
Quyền lực: |
21W |
Độ tự cảm ở 0A: |
21 |
Lòng khoan dung: |
10% |
Isat: |
6.2A |
Rò rỉ điện cảm tối đa: |
0,3µH |
Điện áp cách ly: |
3,3 V, 3,2 A |
Đầu ra thứ cấp: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-information |
vòng đời: |
Hơn 20 năm |
Thông số kỹ thuật: |
POE21PR-33ED |
Quyền lực: |
21W |
Độ tự cảm ở 0A: |
21 |
Lòng khoan dung: |
10% |
Isat: |
6.2A |
Rò rỉ điện cảm tối đa: |
0,3µH |
Điện áp cách ly: |
3,3 V, 3,2 A |
Đầu ra thứ cấp: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-information |
vòng đời: |
Hơn 20 năm |
Thông số kỹ thuật | Quyền lực (W) | Độ tự cảm ở 0A(µH) | Lòng khoan dung(%) | Isat(MỘT) | DCR tối đa (mΩ) | |||
Pri | Sec1 | Sec2 | Aux | |||||
POE21PR-33ED | 21 | 21 | 10 | 6.2 | 31 | 10 | 10 | 80 |
Sự rò rỉ Điện cảm tối đa (µH) |
Tỉ lệ lần lượt | Sự cách ly Vôn (Vrms) |
Sơ trung Đầu ra (V, A) |
Pri: Sec1: Sec2: Aux | |||
0,3 | 1: 0,231: 0,231: 0,692 | 1500 | 3,3 V, 3,2 A |
• Máy biến áp Flyback và Chuyển tiếp cho PoE lên đến 72 Watts
• Hoạt động với đầu vào 9 - 57 V (POE21, 22, 24, 33, 35 và 38)
• Hoạt động với đầu vào 33 - 57 V (POE23, 30, 36, 53, 70 và 72)
• Cách ly một phút (hipot): 1500Vrms, từ pri và aux đến từng
giây500Vrms từ pri đến aux;500Vrms giữa hai thứ cấp
• Đầu ra kép có thể được định cấu hình thành một đầu ra công suất cao hơn duy nhất
• AEC-Q200 Lớp 1 (–40 ° C đến + 125 ° C)
Vật liệu cốt lõi Ferit
Môi trườngTuân thủ RoHS, không chứa halogen
Chấm dứtThiếc-bạc-đồng trên thiếc trên niken trên đồng phos
Cân nặng 7,1 - 7,9 g
Nhiệt độ môi trường xung quanh–40 ° C đến + 125 ° C
Nhiệt độ bộ phận tối đa+ 165 ° C (Môi trường xung quanh + nhiệt độ tăng)
Nhiệt độ bảo quản Thành phần: –40 ° C đến + 165 ° C
Đóng gói băng và cuộn: –40 ° C đến + 80 ° C
Chịu nhiệt để hàn Tối đa ba lần làm lại 40 giây ở nhiệt độ + 260 ° C, các bộ phận được làm mát bằng nhiệt độ phòng giữa các chu kỳ
Mức độ nhạy cảm với độ ẩm (MSL) 1 (tuổi thọ sàn không giới hạn ở <30 ° C / 85% độ ẩm tương đối)
Thời gian thất bại (FIT) / Thời gian trung bình giữa các lần thất bại (MTBF)
38 mỗi tỷ giờ / 26.315.789 giờ, tính trên Telcordia SR-332
1. Bao bì: D = Cuộn sẵn sàng cho máy 13 ″.EIA-481 nhựa dập nổi
băng (150 phần mỗi cuộn đầy đủ).Số lượng ít hơn
cuộn đầy đủ có sẵn: trong băng (không sẵn sàng máy) hoặc
với người dẫn đầu và xe kéo (phí $ 25).
2.Điện cảm dành cho cuộn sơ cấp, được đo ở 200 kHz, 0,1 Vrms, 0 Adc.
3.Điện cảm rò rỉ được đo giữa các chân 1 và 3 với tất cả các chân khác
chân bị ngắn.
4.Đầu ra là cho mỗi thứ cấp.Đầu ra của cuộn dây aux là 10 V, 50 mA.
5.Dựa trên 280 mT ở 25 ° C và số lần bật chân 1-3.
6.Thông số kỹ thuật điện ở 25 ° C.
Tham khảo tài liệu 362 “Các thành phần gắn bề mặt hàn” trước khi hàn.
