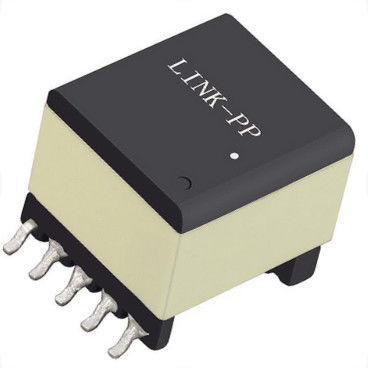

POE22PR-50ED Một máy biến áp chuyển tiếp có đầu ra công suất cao hơn POE22PR-50ED

• Máy biến áp Flyback và Chuyển tiếp cho PoE lên đến 72 Watts
• Hoạt động với đầu vào 9 - 57 V (POE21, 22, 24, 33, 35 và 38)
• Hoạt động với đầu vào 33 - 57 V (POE23, 30, 36, 53, 70 và 72)
• Cách ly một phút (hipot): 1500Vrms, từ pri và aux đến từng
giây500Vrms từ pri đến aux;500Vrms giữa hai thứ cấp
• Đầu ra kép có thể được định cấu hình thành một đầu ra công suất cao hơn duy nhất
• AEC-Q200 Lớp 1 (–40 ° C đến + 125 ° C)

Vật liệu cốt lõi Ferit

Môi trườngTuân thủ RoHS, không chứa halogen

Chấm dứtThiếc-bạc-đồng trên thiếc trên niken trên đồng phos

Cân nặng 7,1 - 7,9 g

Nhiệt độ môi trường xung quanh–40 ° C đến + 125 ° C

Nhiệt độ bộ phận tối đa+ 165 ° C (Môi trường xung quanh + nhiệt độ tăng)

Nhiệt độ bảo quản Thành phần: –40 ° C đến + 165 ° C

Đóng gói băng và cuộn: –40 ° C đến + 80 ° C

Chịu nhiệt để hàn Tối đa ba lần làm lại 40 giây ở nhiệt độ + 260 ° C, các bộ phận được làm mát bằng nhiệt độ phòng giữa các chu kỳ

Mức độ nhạy cảm với độ ẩm (MSL) 1 (tuổi thọ sàn không giới hạn ở <30 ° C / 85% độ ẩm tương đối)

Thời gian thất bại (FIT) / Thời gian trung bình giữa các lần thất bại (MTBF)

38 mỗi tỷ giờ / 26.315.789 giờ, tính trên Telcordia SR-332

1. Bao bì: D = Cuộn sẵn sàng cho máy 13 ″.EIA-481 nhựa dập nổi
băng (150 phần mỗi cuộn đầy đủ).Số lượng ít hơn
cuộn đầy đủ có sẵn: trong băng (không sẵn sàng máy) hoặc
với người dẫn đầu và xe kéo (phí $ 25).
2.Điện cảm dành cho cuộn sơ cấp, được đo ở 200 kHz, 0,1 Vrms, 0 Adc.
3.Điện cảm rò rỉ được đo giữa các chân 1 và 3 với tất cả các chân khác
chân bị ngắn.
4.Đầu ra là cho mỗi thứ cấp.Đầu ra của cuộn dây aux là 10 V, 50 mA.
5.Dựa trên 280 mT ở 25 ° C và số lần bật chân 1-3.
6.Thông số kỹ thuật điện ở 25 ° C.
Tham khảo tài liệu 362 “Các thành phần gắn bề mặt hàn” trước khi hàn.
