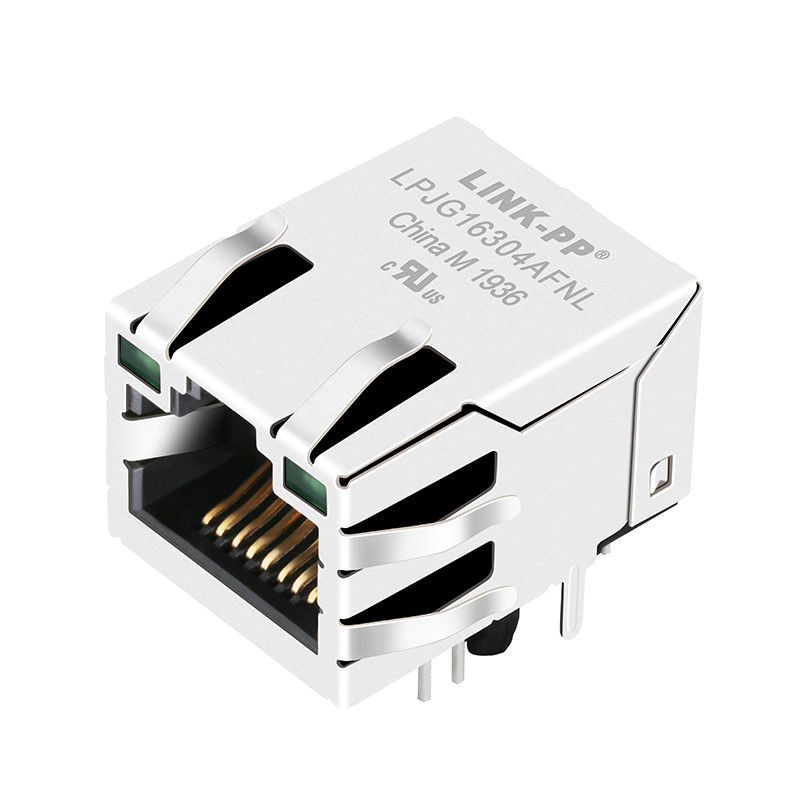

5-6605809-7 Rj45 Nữ nối Pinout Shielded với Leds Media panel PC

5-6605809-7 Sơ đồ chân của đầu nối Rj45 Nữ được che chắn bằng đèn Led Bảng điều khiển phương tiện PC

Chi tiết nhanh

1.RJ45 1X1 RJ45 Female Jack Tab-up
2. thông qua lỗ
3,10/100/1000 Base-T
4. khu vực liên hệ: Đèn flash vàng

MAG., XEM LẠI, LED tùy chọn, EMI-ngón tay Tùy chọn.

5.Thiết kế mô hình: 【5-6605809-7】

6.Mô hình sản xuất hàng loạt: 【LPJG16304AFNL】

Sự miêu tả


1X1-Rj45 Gigabytecó / không có đèn led, đáp ứng IEEE 802.3 af / at

1. Tính năng Loại sản phẩm:

1) Loại sản phẩm = Đầu nối
2) Loại giắc cắm = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Lối vào bên (Góc phải) / Đầu vào trên (Dọc)

2. Cơ khí đính kèm:
1) Cấu hình Jack = 1 x 1

3. Đặc tính điện:
1) Được che chắn = Có

4. Các Tính năng Liên quan đến Chấm dứt:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp kết thúc = Hàn

5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt lại
4) Chiều dài đuôi PCB

6. Liên hệ Các tính năng liên quan:
1) Đã tải trước = Có
2) Loại kết thúc tiếp xúc = Qua lỗ / Gắn bề mặt

7. Các tính năng liên quan đến nhà ở:
1) Kiểu đầu nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quy trình hàn không chì = Chất hàn sóng có khả năng đến 240 ° C,

Máy hàn sóng có khả năng đến 260 ° C, Máy hàn sóng có khả năng đến 265 ° C

Reflow-hàn Tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu đèn LED bên trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng đầu cuối

Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Giải pháp Call Center, Hộp giải mã phức hợp, Thiết lập cổng VOIP, Giao thức Cổng biên giới, Bộ chuyển mạch ethernet nhanh ...

Lợi thế cạnh tranh

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

100% kiểm tra

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Lắp ráp PCB linh hoạt tích hợp;Lắp ráp PCB cứng nhắc-linh hoạt;Vi điện tử, Chip lật;Vi điện tử, Chip On Board;Lắp ráp quang điện tử;RF / Lắp ráp không dây;Qua lỗ lắp ráp;Lắp ráp bề mặt;Hội hệ thống;Lắp ráp bảng mạch in
