Trang chủ > các sản phẩm > Giắc cắm đa cổng RJ45 > DA4T10304 Kết nối Rj45 xếp chồng lên nhau 2x4 Jack tích hợp Gigabit Ethernet Modular

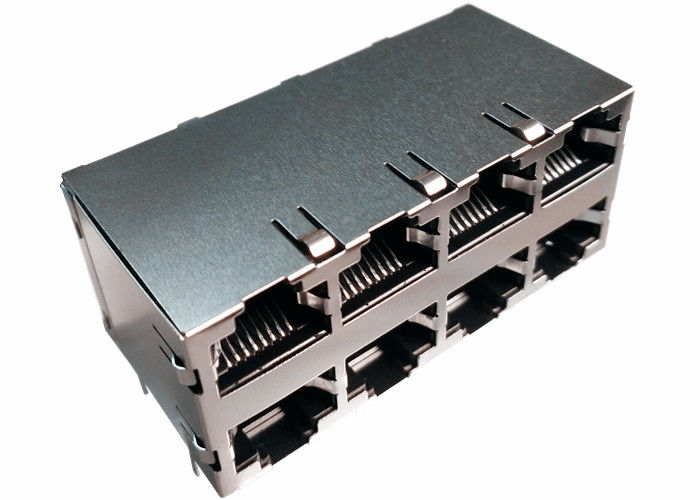

DA4T10304 Kết nối Rj45 xếp chồng lên nhau 2x4 Jack tích hợp Gigabit Ethernet Modular

Thông tin chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: LINK-PP

Chứng nhận: UL,RoHS,Reach,ISO

Số mô hình: DA4T10304

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 50/500/1000 / 60 nghìn

Giá bán: $0.11-$24

chi tiết đóng gói: CÁI MÂM

Thời gian giao hàng: cổ phần

Điều khoản thanh toán: TT, NET30/60/90 Ngày

Khả năng cung cấp: 180 nghìn / tháng

Nhận giá tốt nhất
Điểm nổi bật:

stacked rj45 connectors

,

rj45 usb connector combo

một phần số:
DA4T10304
Xuất xứ Trung Quốc:
SM-LPJG47502CNL
loại trình kết nối:
RJ45
Ứng dụng:
1000 Base-T
Kiểu lắp:
Thông qua lỗ
Sự định hướng:
90 ~ Góc (Phải)
Chấm dứt:
Hàn
Che chắn:
Được bảo vệ, EMI Finger
một phần số:
DA4T10304
Xuất xứ Trung Quốc:
SM-LPJG47502CNL
loại trình kết nối:
RJ45
Ứng dụng:
1000 Base-T
Kiểu lắp:
Thông qua lỗ
Sự định hướng:
90 ~ Góc (Phải)
Chấm dứt:
Hàn
Che chắn:
Được bảo vệ, EMI Finger
DA4T10304 Kết nối Rj45 xếp chồng lên nhau 2x4 Jack tích hợp Gigabit Ethernet Modular

DA4T10304 Kết nối Rj45 xếp chồng lên nhau 2x4 Jack tích hợp Gigabit Ethernet Modular


DA4T10304

Kết nối Rj45 xếp chồng lên nhau

Giắc cắm mô-đun RJ45 xếp chồng lên nhau

Rj45 xếp chồng lên nhau kết nối

10/100/1000 Base-T RJ45 2x4 Kết nối Magnetics tích hợp

1.Complies với yêu cầu của IEEE 802.3ab tiêu chuẩn.
2.RJ-45 kết nối tích hợp với biến áp / trở kháng điện trở / tụ điện cao áp.
3. Kích thước tương tự như kết nối RJ-45 để tiết kiệm không gian bảng PCB.
4. Giảm bức xạ EMI để cải thiện hiệu suất EMI.
5. thiết kế cho 10/100/1000 BASE truyền qua UTP-5 cáp.
6. tuân thủ các yêu cầu ROHS.
Thiết kế mẫu : 【 DA4T10304

Mô hình sản xuất hàng loạt : 【LPJG47561CNL】


MAG.REVERSE LATCH,

LED tùy chọn; EMI-ngón tay Tùy chọn.


Sự miêu tả
1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 2x4

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Thông số kỹ thuật điện @ 25 ℃
Tỷ lệ 1.Turns:
PRI: SEC = 1CT: 1CT

2.OCL:
350uH MIN @ 100KHz, 100mV, 8mADC
3. mất mất:
1 ~ 100MHz: -1.0dB MAX
4.Return Loss (dB MIN):
1 ~ 30MHz: -18 30 ~ 60MHz: -14
60 ~ 80MHz: -12
5.Crosstalk (dB TYP):
1 ~ 30MHz: -40 30 ~ 60MHz: -35
60 ~ 80MHz: -30
6. khác nhau để phổ biến chế độ từ chối:
1 ~ 50MHz: -30dB TYP
50 ~ 150MHz: -20dB TYP
7. CMRR: 1 ~ 100MHz: -30dB MIN
8. Isolation: 1500Vrms MIN
9. Phạm vi nhiệt độ hoạt động: -40 ℃ ~ + 85 ℃.

GHI CHÚ


1. Được thiết kế để hỗ trợ ứng dụng, chẳng hạn như SOHO (ADSL
modem), LAN-on-Bo mạch chủ (LOM), hub và Switch.
2.Thông số kỹ thuật của IEEE 802.3
3. tài liệu kết nối:
Nhà ở: Nhựa nhiệt dẻo UL94V-0
Liên hệ / Shield: Hợp kim đồng
Mạ lá chắn: Nickel
Liên hệ với mạ: Vàng 6 micro-inch min.In khu vực tiếp xúc.
4.Wave hàn nhiệt độ tip: 265 ℃ Max, 5 Sec Max.

Lợi thế cạnh tranh

DA4T10304

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
