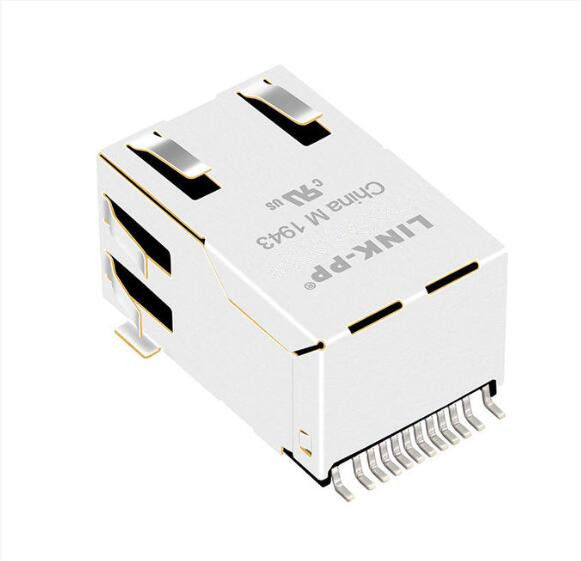

ARJE-0034 Bề mặt gắn kết Rj45 Connector 10 / 100Base-T Nữ PCb Jack

Kết nối Surface Rj45 10 / 100BaseT

♦ Được thiết kế cho ứng dụng thẻ giao diện mạng.
♦ Được thiết kế để đáp ứng yêu cầu của IEEE802.3u.
♦ Có sẵn trong tất cả các tỷ lệ lần lượt được sử dụng bởi LAN ICman sản xuất.
♦ Vòi trung tâm chính có sẵn để bổ sung EMIredraction.
♦ Thành phần từ tính đơn giản nhất để đặt androute trên PCB.
♦ Bảo tồn tối thiểu hóa không gian PCB.

MAG.REVERSE LATCH,

LED tùy chọn;EMI-finger Tùy chọn.

Sự miêu tả

JX30-0005NL Kết nối Rj45 gắn trên bề mặt 10 / 100Base-T Nữ PCb

1. Đặc điểm loại sản phẩm:

1) Loại sản phẩm = Đầu nối
2) Loại Jack = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Mục bên (Góc phải) / Mục trên (dọc)

2. Phụ kiện cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc tính điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp chấm dứt = Hàn

5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt xuống
4) Chiều dài đuôi PCB

6. Liên hệ các tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Thông qua lỗ / Bề mặt gắn

7. Các tính năng liên quan đến nhà ở:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quá trình hàn không chì = Chất hàn sóng có khả năng 240 ° C,

Hàn sóng có khả năng 260 ° C, Hàn sóng có khả năng 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Xanh lục - Điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Xanh lục - Điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, như modem ADSL, LAN-on-Motherboard.NCác thiết bị kết nối và liên lạc như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Giải pháp trung tâm cuộc gọi, hộp hàng đầu phức tạp, thiết lập cổng VOIP, Giao thức cổng biên, chuyển đổi ethernet nhanh ...

Lợi thế cạnh tranh

ARJE-0034> LPJ3011ABNL

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Tích hợp hội PCB linh hoạt;Lắp ráp PCB cứng nhắc;Vi điện tử, Flip Chip;Vi điện tử, Chip On Board;Hội quang điện tử;RF / Hội không dây;Thông qua hội lỗ;Bề mặt lắp ráp;Hệ thống hội;Lắp ráp bảng mạch in
