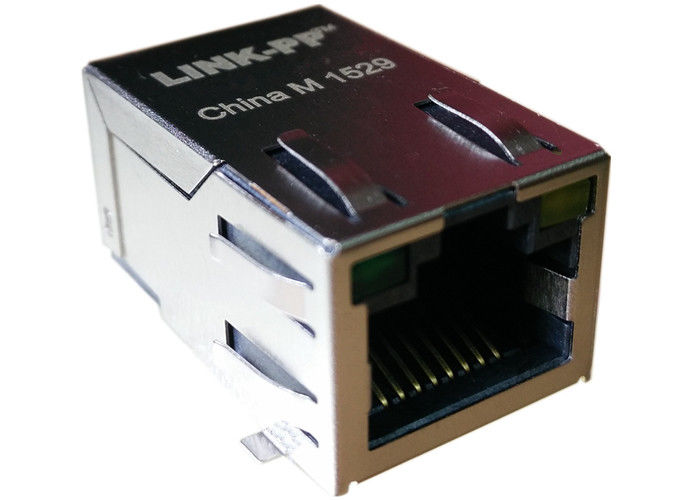

48074-9001 Modular Jack Surface Mount 10/100 Tích hợp Magnetics và đèn LED, 8/8

48074-9001 Modular Jack Surface Mount 10/100 Tích hợp Magnetics và đèn LED, 8/8

Mẫu thiết kế : 【48074-9001】

♦ Bề mặt gắn kết Rj45 Connector / SMT FASTJack 48074-9001
♦ Đầu nối SMD Rj45 / Đầu nối SMT / Đầu nối SMT Rj45 / SMT MAGJack 48074-9001
♦ SMT Rj45 dọc / SMT Modular Jack / Rj45 kết nối SMT / SMT Rj45
♦ Đầu nối Rj45 SMD / Đầu nối Rj45 SMT / SMD POE Rj45

♦ Surface Mount / AutoMDIX tương thích
♦ Tùy chọn thiết kế tương thích PoE / Tùy chọn pin-outs
♦ Dấu chân kết nối tiêu chuẩn công nghiệp / Hiệu suất tối ưu
♦ Chi phí hiệu quả
♦ Cả RoHS tuân thủ và các bộ phận đầu cuối có sẵn

Mô hình sản xuất hàng loạt : 【LPJXXXXXNL】

MAG.REVERSE LATCH,

LED tùy chọn; EMI-ngón tay Tùy chọn.

1. Tính năng loại sản phẩm:
1) Loại sản phẩm: Nữ kết nối
2) Jack Type = RJ45 Đến Ethernet
3) Hồ sơ = Tiêu chuẩn hoặc Cấu hình Thấp
4) Định hướng lắp đặt PCB = Mục bên ( Góc bên phải ) / Đầu vào (dọc)
2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1
3. Đặc điểm điện:
1) Được che chắn hoặc không được che chắn
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Có hoặc Không có
2) Phương pháp chấm dứt = Hàn
5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa / Xếp chồng
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB
6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết
7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,
Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
Reflow-Solder có khả năng đến 245 ° C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Xanh lục
2) Màu LED phải (Vị trí số 2) = Màu vàng
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
12.Power qua Ethernet: Có hoặc không có
