Thông tin chi tiết sản phẩm:
Thanh toán:
|
| một phần số: | 1-1368398-6 / 1368398-3 | Thông số kỹ thuật: | 1-1368398-6 / 1368398-3 |
|---|---|---|---|
| loại trình kết nối: | Cấu hình thấp Gigabit | Ứng dụng: | 10/100/1000 Lan |
| Kiểu lắp: | Thông qua lỗ | Sự định hướng: | 90 ～ Góc (Phải) |
| Chấm dứt: | Hàn | Che chắn: | Được bảo vệ, EMI Finger |
| Điểm nổi bật: | jack cấu hình cực thấp,rj45 cấu hình thấp |
||
| 1-1368398-6 / 1368398-3 | Cấu hình thấp Rj45 | Cấu hình thấp Rj45 PCB | 10/100/1000 Cấu hình thấp Rj45 |
Mẫu thiết kế: 【 1-1368398-6 / 1368398-3 】

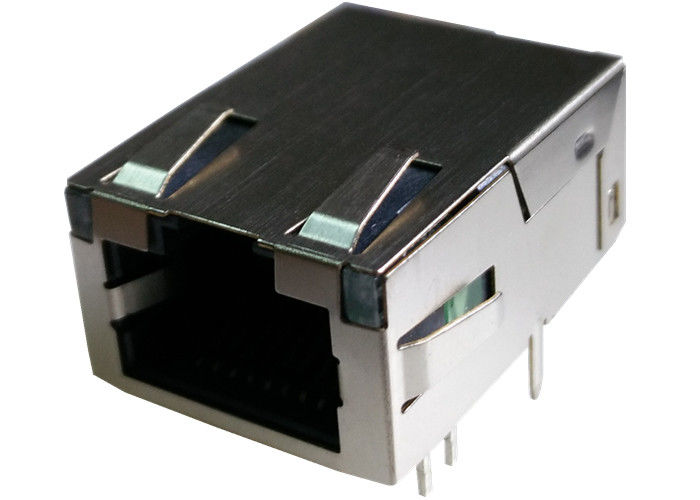

♦ 1-1368398-6 Cấu hình thấp Gigabit Rj45
♦ Cấu hình thấp Rj45 cắm 1368398-3
♦ 1000Base-T cấu hình thấp Rj45 với Magnetics
♦ Cấu hình thấp Rj45 PCB
♦ Low Profile Rj45 10/100/1000 Với Magnetics
♦ cấu hình thấp Rj45 connecTor
♦ Được thiết kế cho ứng dụng thẻ giao diện mạng.
♦ Được thiết kế để đáp ứng yêu cầu IEEE802.3u.
♦ Có sẵn trong tất cả các tỷ lệ rẽ được sử dụng bởi ICmanufactures LAN.
♦ Vòi trung tâm chính có sẵn cho EMIreduction bổ sung.
♦ Thành phần từ đơn giản nhất để đặt và định tuyến trên PCB.
♦ Bảo tồn giảm thiểu không gian PCB.
♦ Mô hình sản xuất hàng loạt: 【LPJXXXXNL】
MAG.REVERSE LATCH,
LED tùy chọn; EMI-ngón tay Tùy chọn.
| Đầu nối Ethernet RJ45 với 1000 nam châm tích hợp Base-T, Orange & xanh / vàng LED, Tab Up, RoHS | |
| Số phần LINK-PP | 1-1368398-6 / 1368398-3 |
| Ứng dụng-Lan | ETHERNET (KHÔNG PHẢI) |
| AutomDX | VÂNG |
| Mạch Bst | VÂNG |
| Cấu hình RX | T, C |
| Cấu hình TX | T, C |
| Liên hệ với giao phối khu vực mạ | GOLD 6u "/ 15u" / 30u " |
| Số lõi mỗi cổng | số 8 |
| Điốt | KHÔNG CÓ DIODES |
| Tùy chọn LED | ORANGE & GREEN / YELLOW |
| Chốt | TAB UP |
| Số cổng | 1X1 |
| PCB | FR4 |
| PCB Mount Angle | LỐI VÀO BÊN |
| Bài đăng giữ lại PCB | T POST |
| Chiều cao gói (inch) | 0,445 |
| Chiều cao gói (mm) | 11,30 |
| Chiều dài gói (inch) | 0,946 |
| Chiều dài gói (mm) | 24,14 |
| Chiều rộng gói (Inch) | 0,663 |
| Chiều rộng gói (mm) | 17,78 |
| Loại pin | THT SOLDER |
| Tuân thủ RoHS | YES-RoHS-5 VỚI LEAD TRONG MIỄN PHÍ SOLDER |
| Tìm kiếm | VÂNG |
| Shield EMI Đàn organ điện tử | VỚI |
| Tốc độ | 1000 BASE-T |
| Nhiệt độ | 0 đến 70 ℃ |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức Gateway Gateway, chuyển mạch ethernet nhanh .. .
Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
| 1-1368398-6 | Cấu hình thấp Rj45 | Gigabit Tab-up | 1368398-3 |
|---|---|---|---|
| 0817-1G1T-21 | 1840472-1 | RJMG63117102 | RJHSE-3380 |
| Núi Rjmag 10/100 | 1-1368398-6 | RJMG63118601 | RJHSE-5381-A8 |
| LMJ1568815S0ALFG | RJMG168118101GR | RJMG631186A1 | 1840472-5 |
| 1840472-1 | 1368398-2 | 1-1840472-4 | 0817-1G1T-21 |
| Rj45 nối khiên | RJMG168127101GR | 1-1368398-6 | RJHSE-3384 |
| Surface Mount Rjmag | RJMG168129101GR | 1368398-3 | RJHSE-3385 |
| 1840472-1 | RJMG168217101GR | 1840472-1 | RJHSE-338A |
| LMJ2018814100DL3T1B | RJMG168218101GR | RJMG-6315-71-01 | 1840472-5 |
| 1368398-2 | 08B0-1X1T-03 | 0817-1G1T-21 | RJHS-E3P84 |
| LMJ20581024100DL1T3 | 1-1840472-4 | 0813-1X1T-43 | 1368398-3 |
| LMJ2138812S0L1T1C | RJMG168268101GR | RJMG63445601 | RJHSE-5080-02 |
| LMJ2138812S0L1T1C | 0817-1G1T-21 | 1-1840472-4 | 0817-1G1T-21 |
| RT7-174ABB1A | 1840472-5 | RJMG73117101 | RJHSE-5080A2 |
| LMJ262881413BB | 1-1368398-6 | RJMG-7312-71-01 | 0813-1X1T-23 |
| 1840472-8 | RJMG1A111C1012R | RJMG73128101 | RJHSE-5081-02 |
| LMJ3078812J10816 | 0813-1X1T-43 | 1-1368398-6 | 1368398-3 |
| LMJ3078814J10816 | 1-1368398-6 | RJMG-7326-71-01 | 1-1840472-4 |
| 1840472-8 | 1368398-3 | RJMG-B312-71-01 | RJHSE-5081-08 |
| 1368398-3 | 1840472-8 | 0811-1X1T-06 | RJHSE-5082 |
| LMJ3078815J04130 | 08B0-1X1T-03 | RJSAE-J38X-A8X | RJHSE-5082-02 |
| LMJ3138812S113TC | RJMG1J5117101NR | 1840472-8 | 1-1840472-4 |
