Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: SGS, UL,CE,ISO9001:2008,Reach
Số mô hình: RTC-1QDBAM1A
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.11-$12
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 208K / tháng
Mặt hàng: |
RTC-1QDBAM1A |
loại: |
Cổng 1x4 RJ45 có từ tính |
Tốc độ: |
10/100/1000BASE-T |
gắn kết: |
Thông qua các lỗ |
Chỉ số: |
đèn led |
Tài liệu: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Mặt hàng: |
RTC-1QDBAM1A |
loại: |
Cổng 1x4 RJ45 có từ tính |
Tốc độ: |
10/100/1000BASE-T |
gắn kết: |
Thông qua các lỗ |
Chỉ số: |
đèn led |
Tài liệu: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
RTC-1QDBAM1A là một jack cắm mô-đun RJ45 mật độ cao, 4 cổng (1x4) với mạch từ 10/100/1000Base-T tích hợp. Được thiết kế cho các ứng dụng mạng hiệu suất cao, nó kết hợp khả năng chống nhiễu EMI vượt trội, đèn LED trạng thái tích hợp và kích thước nhỏ gọn để tiết kiệm không gian PCB. Nó lý tưởng cho các thiết bị chuyển mạch, bộ định tuyến và thiết bị máy tính công nghiệp yêu cầu nhiều cổng Ethernet tốc độ cao.
| Danh mục | Thông số | Thông số kỹ thuật / Giá trị |
|---|---|---|
| Tổng quan | Loại sản phẩm | Jack cắm mô-đun RJ45 1×4 cổng có mạch từ tích hợp (Tab-Up) |
| Ứng dụng | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Loại lắp đặt | Công nghệ xuyên lỗ (THT) | |

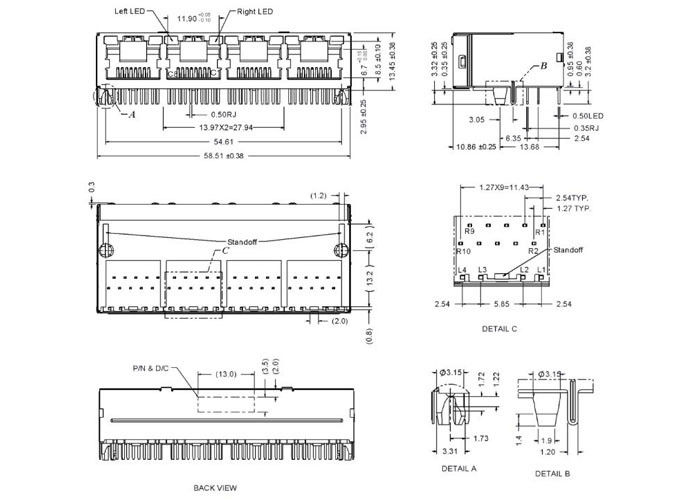

| Cơ khí | Chiều dài tổng thể | 58.51 ± 0.38 mm |
| Chiều cao tổng thể | 13.45 ± 0.38 mm | |
| Khoảng cách giữa các cổng | 13.97 mm | |
| Chiều dài chân hàn | 3.2 ± 0.38 mm | |
| Chống nhiễu | Vỏ kim loại hoàn toàn với các tab nối đất EMI (Chi tiết B) | |
| Điện | Tỷ lệ vòng dây | 1:1 cho tất cả 4 kênh (Đầu vào sang Đầu ra) |
| Điện áp cách ly | Cách ly AC 2 kV (chân tín hiệu đến vỏ) | |
| Điện trở đầu cuối | Điện trở 75Ω tích hợp (chống nhiễu chế độ chung) | |
| Cấu hình chân cắm | 10 chân tín hiệu (R1–R10) + 4 chân LED (L1–L4) mỗi cổng | |
| Tụ lọc | Tụ điện cao áp 1000 pF nối với đất vỏ | |
| Thông số kỹ thuật LED | Đèn LED trái (L3–L4) | Đơn sắc: Xanh lá (λp = 565 nm) |
| Đèn LED phải (L1–L2) | Hai màu: Cam (λp = 610 nm) / Xanh lá (λp = 565 nm) | |
| Điện áp thuận (Vf) | 1.7 V – 2.6 V (@ 20 mA) | |
| Dòng ngược (Ir) | 10 μA tối đa (@ Vr = 5 V) |
1. Hiệu suất truyền dẫn: Hỗ trợ 10/100/1000Base-T (Gigabit Ethernet).
2. Tỷ lệ vòng dây:1:1 (Sơ cấp sang thứ cấp) cho cả 4 kênh.
3. Cách ly điện áp cao: Cách ly AC 2 kV giữa tín hiệu và vỏ, với tụ lọc 1000 pF nối với đất vỏ.
4. Đầu cuối bên trong: Điện trở 75 Ω tích hợp để chống nhiễu chế độ chung.
5. Đặc tính LED:
