Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: LPJ4013EDNL
Tài liệu: LPJ4013EDNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: Supportive
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Phần Không: |
LPJ4013EDNL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Phần Không: |
LPJ4013EDNL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

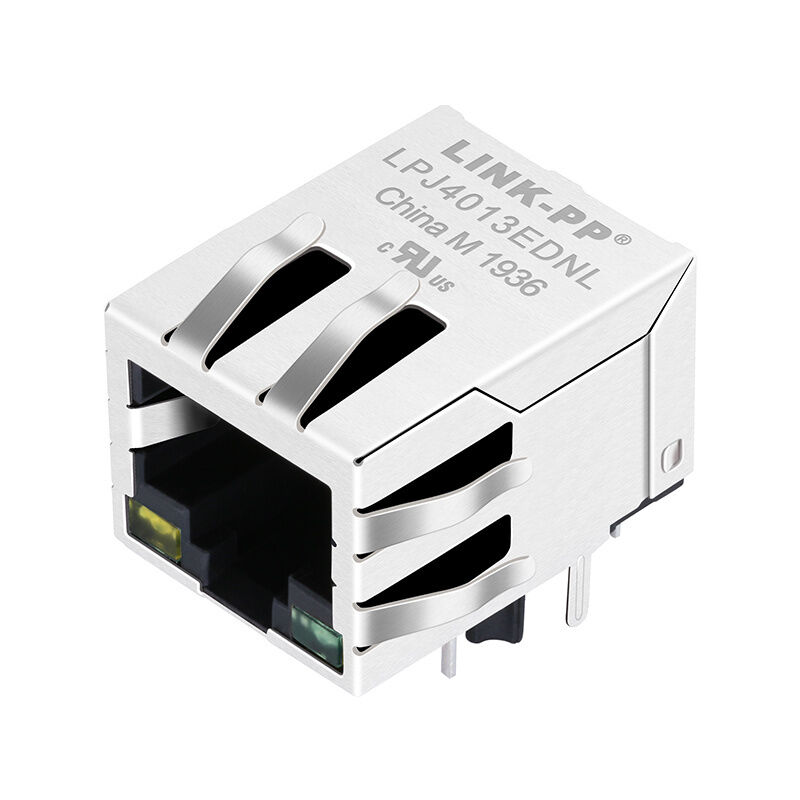

Đầu nối RJ45 LPJ4013EDNL tích hợp mạch từ, 10/100Base-T, đèn LED báo hiệu, chống nhiễu EMI và hoạt động trong dải nhiệt độ -40°C đến 85°C. Lý tưởng cho Ethernet công nghiệp.
| Thông số | Giá trị |
|---|---|
| Số cổng | 1×1 |
| Tốc độ | 10Base-T / 100Base-TX |
| Hỗ trợ PoE | Không PoE |
| Loại lắp đặt | Xuyên lỗ (THT) |
| Loại chốt | Xuống |
| Tùy chọn LED | Vàng / Xanh lá |
| Chống nhiễu EMI | Có (Lò xo tiếp xúc + Tab) |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Thông số | Thông số kỹ thuật |
|---|---|
| Tỷ lệ vòng dây | 1CT:1CT ±5% |
| OCL | ≥ 350μH @100KHz, 0.1V, 8mA DC Bias |
| Suy hao chèn | ≤ -1.2 dB (1–100 MHz) |
| Suy hao phản xạ | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Xuyên âm | ≥ -30 dB (1–100 MHz) |
| Loại bỏ chế độ chung (CMR) | ≥ -30 dB (1–100 MHz) |
| Cách ly (PHY đến đường truyền) | 1500 Vrms |
Với mạch từ tích hợp, đèn LED kép báo hiệu và khả năng chống nhiễu EMI nâng cao (thiết kế lò xo tiếp xúc), đầu nối này lý tưởng cho các kỹ sư và OEM phát triển thiết bị Ethernet công nghiệp, hệ thống IoT, bộ định tuyến và thiết bị mạng nhúng.Các tính năng chính của LPJ4013EDNL1. Tương thích 10/100Base-THỗ trợ các ứng dụng Fast Ethernet với truyền dữ liệu ổn định.
2. Mạch từ tích hợp (Thiết kế MagJack)Giảm độ phức tạp của PCB và cải thiện tính toàn vẹn của tín hiệu.3. Đèn LED kép báo hiệu (Vàng/Xanh lá)Cho phép giám sát trạng thái rõ ràng về liên kết và hoạt động.4. Chống nhiễu EMI nâng cao với lò xo tiếp xúcGiảm thiểu nhiễu điện từ để hoạt động đáng tin cậy.5. Nhiệt độ hoạt động rộng (-40°C đến +85°C)Phù hợp cho môi trường công nghiệp khắc nghiệt.
7. Cấu hình chốt xuống
Giữ cáp chắc chắn trong các thiết kế nhỏ gọn.
Chi tiết LPJ4013EDNL
Tại sao chọn đầu nối RJ45 MagJack LPJ4013EDNL?
1. Thiết kế PCB đơn giản hóa
Mạch từ tích hợp loại bỏ nhu cầu về biến áp ngoài, giảm độ phức tạp bố trí và chi phí BOM.
2. Tính toàn vẹn tín hiệu vượt trội
Mạch từ được thiết kế cẩn thận đảm bảo suy hao chèn thấp, suy hao phản xạ mạnh và hiệu suất EMI tuyệt vời.
3. Độ tin cậy cấp công nghiệp
Dải nhiệt độ rộng và lắp đặt THT chắc chắn làm cho nó lý tưởng cho các môi trường quan trọng.
4. Bảo vệ EMI nâng cao
Cấu trúc chống nhiễu bằng lò xo tiếp xúc cung cấp khả năng nối đất và triệt nhiễu EMI được cải thiện so với các đầu nối RJ45 tiêu chuẩn.
