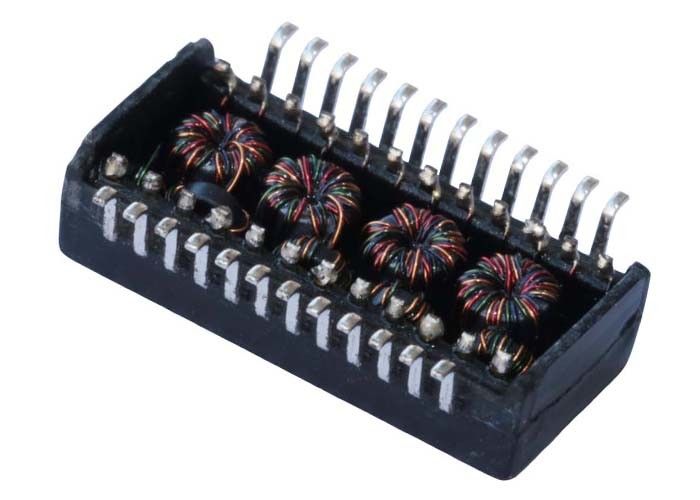

G5009CG Cổng đơn SMT Gigabit Ethernet Magnetic Cross LP82440ANL

G5009CG Gigabit Ethernet Magnetic Module Tổng quan

G5009CG Ethernet Transformerlà một hiệu suất cao1000BASE-T Gigabit Ethernet cách ly biến ápĐược thiết kế cho giao diện Ethernet cổng duy nhất. Nó cung cấp tính toàn vẹn tín hiệu tuyệt vời, khử tiếng ồn chế độ chung cao và cách ly galvanic mạnh mẽ, làm cho nó lý tưởng choThiết kế Gigabit Ethernet PHYtrong các bộ chuyển mạch, bộ định tuyến, thẻ giao diện mạng và thiết bị truyền thông công nghiệp.

Mô hình này được sử dụng rộng rãi như mộtĐổi lại tương đương cho LP82440ANL, cung cấp sự tuân thủ đầy đủ IEEE 802.3ab và hiệu suất ổn định trên các phạm vi nhiệt độ thương mại và công nghiệp.

Các đặc điểm chính

✔ Phù hợp vớiIEEE 802.3ab 1000BASE-Ttiêu chuẩn

✔Tỷ lệ quay 1CT:1CT, tối ưu hóa cho Gigabit PHYs

✔ Tuyệt vờimất tích chèn, mất mát trở lại, và hiệu suất crosstalk

✔ cao1500 Vrms điện áp cách lycho an toàn hệ thống

✔Thiết bị gắn bề mặt (SMT)gói cho lắp ráp tự động

✔ Nhiệt độ hoạt động rộng:-40°C đến +85°C

✔ Phù hợp vớiThiết kế Ethernet có khả năng PoE

G5009CG 1000Base-T Magnetics Module Thông số kỹ thuật:

Bản vẽ biến áp LP82440ANL (G5009CG)

LP82440ANL.pdf

Chú ý về tính tương thích và thiết kế

• Hoàn toàn tương thích với dòng chínhPHY Gigabittừ Broadcom, Marvell, Realtek, Microchip, và các nhà cung cấp tương tự
• Tối ưu hóa choĐường dẫn dấu vết PCB tầm ngắngiữa PHY và từ tính
• Đề nghị tuân theo hướng dẫn bố trí Ethernet tiêu chuẩn cho EMI và tối ưu hóa mất mát trở lại
• Có thể sử dụng trongThiết kế từ tính rời rạchoặc kết hợp với các đầu nối RJ45 (các kiến trúc MagJack không tích hợp)

G5009CG 1000Base-T Magnetics ứng dụng:

• NIC (Network Interface Card): Tăng hiệu suất và ổn định mạng.
• HUB:Cung cấp kết nối Ethernet đáng tin cậy cho các trung tâm mạng.
• Chuyển đổi:Đảm bảo truyền dữ liệu hiệu quả trong các công tắc mạng.
• Router:Hỗ trợ kết nối nhanh và an toàn trong router.
• Hệ thống PC:Cải thiện tốc độ mạng và độ tin cậy trong máy tính cá nhân.
• In:Cho phép in trên mạng với các kết nối ổn định.
• Server:Đảm bảo truyền dữ liệu và giao tiếp tốc độ cao trong môi trường máy chủ.
