Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LP2019NL
Tài liệu: LP2019NL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$1.2
chi tiết đóng gói: T&R
Thời gian giao hàng: Khoảng 3-5 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 5kk/tháng
Tên sản phẩm: |
Mô-đun từ tính Ethernet LP2019NL |
tiêu chuẩn Ethernet: |
IEEE 802.3 10/100BASE-TX |
Hỗ trợ Poe: |
Có (lên tới 600 mA) |
Trường hợp sử dụng: |
Điện thoại VoIP, điện thoại IP, thiết bị chuyển mạch Ethernet |
Biến tỷ lệ: |
1CT:1CT (TX / RX) |
Điện áp cô lập: |
1500 vrms |
Nhiệt độ hoạt động: |
0 °C đến +70 °C |
Kiểu lắp: |
Gắn bề mặt |
Sự tuân thủ: |
ROHS |
nhà sản xuất: |
Nhà cung cấp máy biến áp LAN LINK-PP |
Tên sản phẩm: |
Mô-đun từ tính Ethernet LP2019NL |
tiêu chuẩn Ethernet: |
IEEE 802.3 10/100BASE-TX |
Hỗ trợ Poe: |
Có (lên tới 600 mA) |
Trường hợp sử dụng: |
Điện thoại VoIP, điện thoại IP, thiết bị chuyển mạch Ethernet |
Biến tỷ lệ: |
1CT:1CT (TX / RX) |
Điện áp cô lập: |
1500 vrms |
Nhiệt độ hoạt động: |
0 °C đến +70 °C |
Kiểu lắp: |
Gắn bề mặt |
Sự tuân thủ: |
ROHS |
nhà sản xuất: |
Nhà cung cấp máy biến áp LAN LINK-PP |

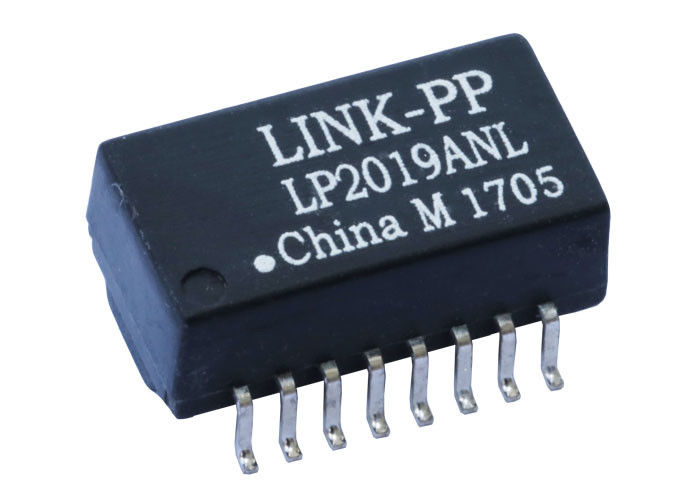

cácLP2019NLlà một thiết bị nhỏ gọnMô-đun từ tính Ethernet 10/100BASE-TXđược thiết kế cho các ứng dụng VoIP, LAN và Cấp nguồn qua Ethernet (PoE). Nó tích hợp các máy biến áp cách ly hiệu suất cao được tối ưu hóa để đảm bảo tính toàn vẹn tín hiệu Fast Ethernet đồng thời hỗ trợ cấp nguồn PoE lên đến600 mA.
LP2019NL được sử dụng rộng rãi trongThiết bị mạng SOHO, thiết kế LAN-on-Bo mạch chủ (LOM), hub Ethernet, bộ chuyển mạch, điện thoại IP và modem ADSL, trong đó việc truyền dữ liệu ổn định và cách ly đáng tin cậy là rất quan trọng.
Được sản xuất để đáp ứngTuân thủ RoHSvà đánh giá choNhiệt độ hàn cao nhất 250 ° C, LP2019NL mang lại khả năng sản xuất tuyệt vời và độ tin cậy lâu dài.
| Thông số kỹ thuật điện | Giá trị/Điều kiện |
|---|---|
| Tỷ lệ lượt | TX: 1CT : 1CT RX: 1CT : 1CT |
| Mất chèn | 0,1–100 MHz: -1,0 dB Tối đa |
| Trả lại tổn thất | 0,1–30 MHz: -18 dB Tối thiểu 30–60 MHz: -13 dB Tối thiểu 60–80 MHz: -12 dB Tối thiểu |
| Nhiễu xuyên âm | 0,1–100 MHz: -35 dB Tối thiểu |
| Từ chối chế độ vi phân đến chung (DCMR) | 30 MHz: -42 dB Tối thiểu 60 MHz: -36 dB Tối thiểu 100 MHz: -33 dB Tối thiểu |
| Tỷ lệ loại bỏ chế độ chung (CMRR) | 1–100 MHz: -40 dB Loại |
| Điện cảm (OCL) | Chân 1–3, 6–8: 350 µH Tối thiểu @ 100 kHz, 0,1 V, 8 mA DC |
| Điện trở DC (DCR) | Chân 1–3, 6–8: 0,9 Ω Tối đa |
| Điện cảm rò rỉ (LK) | 1–3 (Hòa: 16+14): 0,5 µH Max @ 100 kHz, 0,1 V 6–8 (Hòa: 11+9): 0,5 µH Max @ 100 kHz, 0,1 V |
| Điện dung cuộn dây (Cw/w) | (1–3), (16–14): Tối đa 28 pF @ 100 kHz, 0,1 V (6–8), (11–9): 28 pF Tối đa @ 100 kHz, 0,1 V |
| Điện áp cách ly | 1500 Vrms |
| Đặc điểm kỹ thuật | Giá trị/Điều kiện |
|---|---|
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Tuân thủ RoHS | Có (hậu tố NL) |
| Loại gói | Gắn bề mặt |
| Kích thước cơ thể | Chiều dài: 12,70 mm Chiều rộng: 8,89 mm (điển hình) Chiều cao: tối đa 7,15 mm |
LP2019NL tích hợp các biến áp cách ly truyền (TX) và nhận (RX) riêng biệt với các đầu nối trung tâm, phù hợp với giao diện Fast Ethernet PHY.
Cấu hình này hỗ trợ cấp nguồn PoE thông qua các vòi trung tâm trong khi vẫn duy trì khả năng cách ly tín hiệu và kiểm soát EMI.
LP2019NL được sử dụng trongGiao diện Ethernet 10/100BASE-TXđể cung cấp cách ly tín hiệu, kết hợp trở kháng và khử nhiễu. Nó thường được triển khai ởĐiện thoại VoIP, điện thoại IP, bộ chuyển mạch Ethernet và thiết bị mạng SOHO.
Đúng. LP2019NL được thiết kế choCác ứng dụng Ethernet hỗ trợ PoEvà hỗ trợ dòng điện liên tục lên tới600 mA, làm cho nó phù hợp với điện thoại IP và các thiết bị hỗ trợ PoE khác.
Đúng. LP2019NL tuân thủIEEE 802.3 10/100BASE-TXyêu cầu về điện và cách ly, đồng thời phù hợp với các thiết kế PHY Fast Ethernet.
Máy biến áp sử dụng mộtTỷ lệ vòng quay 1CT:1CTtrên cả hai kênh truyền (TX) và nhận (RX), đảm bảo tính đối xứng tín hiệu và khả năng tương thích PHY.
LP2019NL cung cấp xếp hạng cách ly1500 Vrms, đáp ứng các yêu cầu cách ly và an toàn Ethernet tiêu chuẩn.
Đúng. LP2019NL được tối ưu hóa choỨng dụng điện thoại VoIP và IP, mang lại tổn thất chèn thấp, loại bỏ tiếng ồn ở chế độ chung mạnh mẽ và xử lý nguồn PoE đáng tin cậy.
Đúng. cáchậu tố NLbiểu thị đầy đủTuân thủ RoHSvà nhiệt độ hàn nóng chảy lại cao nhất là250°C.
cácMô-đun từ tính VoIP LP2019NL 10/100BASE-TXlà giải pháp biến áp Ethernet nhỏ gọn, sẵn sàng PoE được thiết kế cho các ứng dụng Fast Ethernet. Với điện áp cách ly cao, hiệu suất EMI tuyệt vời và tuân thủ các tiêu chuẩn IEEE 802.3, LP2019NL là lựa chọn đáng tin cậy cho điện thoại VoIP, điện thoại IP và thiết bị mạng Ethernet.
