Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LP72431ANL
Tài liệu: LP72431ANL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.6-$0.9
chi tiết đóng gói: Băng & Cuộn
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Đặc điểm kỹ thuật: |
LP72431ANL |
Loại sản phẩm: |
Mô-đun biến áp 10GBASE-T với PoE++ |
Số lượng pin: |
24 mã PIN |
Mẫu miễn phí: |
Có sẵn |
Tốc độ dữ liệu: |
10GBASE-T |
Số kênh/cảng: |
đơn |
PoE: |
PoE++ |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Đặc điểm kỹ thuật: |
LP72431ANL |
Loại sản phẩm: |
Mô-đun biến áp 10GBASE-T với PoE++ |
Số lượng pin: |
24 mã PIN |
Mẫu miễn phí: |
Có sẵn |
Tốc độ dữ liệu: |
10GBASE-T |
Số kênh/cảng: |
đơn |
PoE: |
PoE++ |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

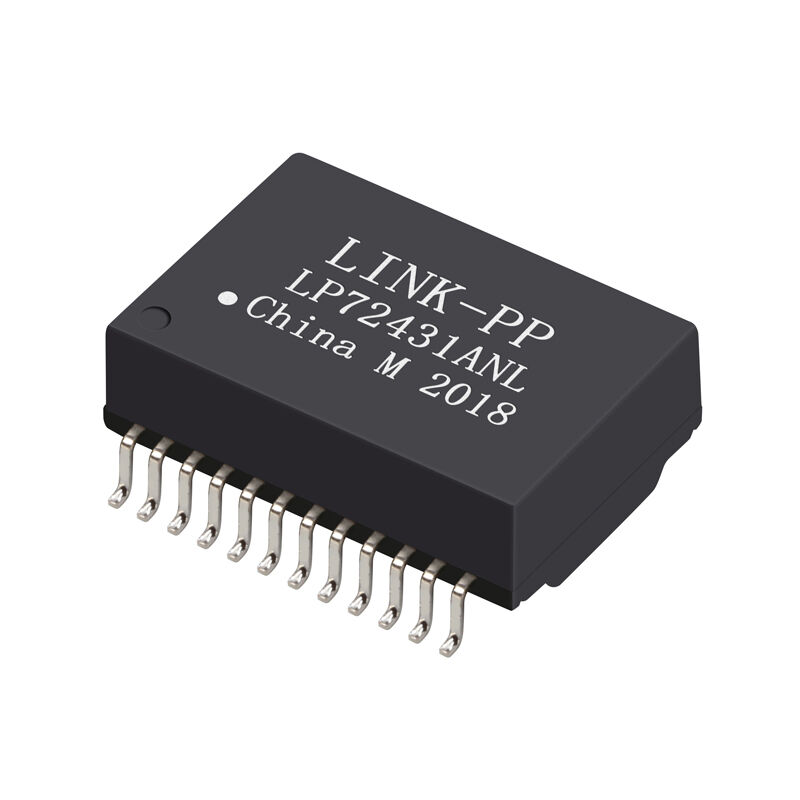

LP72431ANL là một hiệu suất caoMô-đun biến áp 10GBASE-Tđược thiết kế đặc biệt choỨng dụng PoE++ (IEEE 802.3bt)Mô-đun tích hợp từ tính mạnh mẽ được tối ưu hóa cho truyền Ethernet tần số cao 10G và cung cấp điện PoE ++ hiện tại cao lên đến 1000mA.
Được thiết kế cho độ tin cậy cấp công nghiệp, LP72431ANL đảm bảo tính toàn vẹn tín hiệu ổn định, ngăn chặn EMI mạnh mẽ và cách ly được tăng cường trong môi trường mạng đòi hỏi.
|
Loại |
Đ/N |
Nhà sản xuất |
Mô tả |
|
Mô-đun biến áp 10GBASE-T |
LP72431ANL |
LINK-PP |
Nhiệt độ công nghiệp 1A DC Capacity 24pin SMD UL Certified |
|
|
|||
|
Số cảng |
AutoMDX |
Tốc độ |
Bật Radio |
|
Cảng duy nhất |
Được hỗ trợ |
10G Base-T |
1:1 |
|
|
|||
|
Loại lắp đặt |
Kích thước / kích thước |
Chiều cao |
Giá đơn vị |
|
Mặt đất |
18.15x16.0mm |
6.0mm |
$0.6-$0.9 |
| Parameter | Thông số kỹ thuật |
|---|---|
| Loại lắp đặt | Mặt đất |
| Pin Pitch | 1.27 mm |
| Chiều cao của gói | 0.236 inch / 6.0 mm |
| Chiều dài gói | 0.715 inch / 18.15 mm |
| Chiều rộng gói | 0.630 inch / 16.0 mm |
| Dấu ấn PCB khuyến cáo | Khoảng 17,55 mm × 16,5 mm |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Nhiệt độ dòng chảy trở lại tối đa | 250°C (5 giây) |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tỷ lệ quay | 1CT: 1CT ± 5% |
Cấu hình trung tâm cân bằng đảm bảo phù hợp kháng cự thích hợp giữa PHY và bên cáp.
| Điều kiện thử nghiệm | Giá trị |
|---|---|
| 100kHz, 100mV, 8mA DC Bias | 120μH phút |
Được tối ưu hóa cho truyền 10G tần số cao trong khi hỗ trợ PoE ++ điều kiện thiên vị DC.
| Parameter | Thông số kỹ thuật |
|---|---|
| Dòng điện DC cân bằng | 1000mA Max @ 57VDC (tiếp tục) |
Được thiết kế cho các yêu cầu PoE ++ cung cấp năng lượng cao.
| Parameter | Thông số kỹ thuật |
|---|---|
| Điện áp cách ly | 1500Vrms |
Cung cấp cách điện củng cố giữa mạch chính và phụ.
| Phạm vi tần số | Mất tích nhập (tối đa) |
|---|---|
| 1 ¢ 200MHz | -1,2 dB |
| 200~300MHz | -1,5 dB |
| 300~400MHz | -2,0 dB |
| 400-500MHz | -3,0 dB |
Mất chèn thấp hỗ trợ hiệu suất sơ đồ mắt 10GBASE-T ổn định trên các băng tần mở rộng.
| Phạm vi tần số | Lợi nhuận mất mát |
|---|---|
| 1 ‰ 100MHz | -18 dB Min |
| 100~200MHz | -16 dB Min |
| 200-500MHz | -6 dB đến -12 dB |
Đảm bảo phù hợp kháng cự thích hợp và giảm thiểu phản xạ tín hiệu.
| Phạm vi tần số | Thông thường |
|---|---|
| 1 ¢ 500MHz | -25 dB |
| Phạm vi tần số | Thông thường |
|---|---|
| 1 ¢ 500MHz | -20 dB |
ức chế hiệu quả EMI và tiếng ồn chế độ chung trong môi trường Ethernet tốc độ cao.
LP72431ANL làMô-đun biến áp 10GBASE-T PoE++kết hợp:
Nó lý tưởng cho các công cụ chuyển mạch Ethernet 10G thế hệ tiếp theo, thiết bị PoE ++ công nghiệp và cơ sở hạ tầng mạng hiệu suất cao đòi hỏi truyền dữ liệu ổn định và cung cấp điện năng cao.
Câu trả lời:
LP72431ANL làMô-đun biến áp từ tính LAN 10GBASE-T PoE++Được thiết kế để hỗ trợ Ethernet tốc độ cao với việc cung cấp năng lượng nâng cao.Các ứng dụng IEEE 802.3bt (PoE++), trong đó cả haiTruyền dữ liệu 10GvàKhả năng dòng DC caoCác ứng dụng điển hình bao gồm chuyển mạch doanh nghiệp, thiết bị nguồn điện PoE ++ (PSE), thiết bị chạy (PD) và hệ thống mạng hiệu suất cao.
Câu trả lời:
LP72431ANL có khả năng xử lý dòng DC cao1000mA liên tục @57VDCCác đặc điểm này đảm bảo nó có thể hoạt động đáng tin cậy trong điều kiệnTrọng lượng điện PoE++trong khi duy trì sự toàn vẹn tín hiệu 10G ổn định trên liên kết LAN.
Câu trả lời:
LP72431ANL hoàn toàn phù hợp vớiIEEE 802.3bt, tiêu chuẩn xác định các yêu cầu PoE ++ cho cả việc cung cấp năng lượng và hiệu suất tín hiệu Ethernet.Chứng chỉ UL (số hồ sơ E484653)và gặp gỡPhù hợp môi trường RoHS.
Câu trả lời:
Bộ biến áp LP72431ANL có một1CT: 1CT ± 5%tỷ lệ xoay trung tâm cho tất cả các kênh. cấu hình cân bằng này đảm bảo phù hợp kháng cự thích hợp giữa Ethernet PHY và cáp, điều này rất quan trọng để duy trìHiệu suất liên kết 10GBASE-T.
Câu trả lời:
LP72431ANL được thiết kế để hỗ trợ tín hiệu băng tần rộng từ 1 MHz đến 500 MHz, bao gồm mất tích chèn thấp và mất mát trả lại được kiểm soát giúp bảo vệ tính toàn vẹn tín hiệu cho các ứng dụng 10G:
Các thông số kỹ thuật hỗ trợ mạnh mẽHiệu suất truyền 10GBASE-Tvà EMI thấp.
Câu trả lời:
LP72431ANL có mộtphạm vi nhiệt độ hoạt động từ -40°C đến +85°C, làm cho nó phù hợp với thiết bị mạng công nghiệp, vỏ ngoài trời và các ứng dụng đòi hỏi nhiệt.250°C trong 5 giây.
Câu trả lời:
LP72431ANL có trong mộtThiết bị gắn bề mặt 24 chân (SMD)gói thường được cung cấp trongNhạc băng và cuộnBộ gói nhỏ gọn giảm đáng kể dấu chân bảng trong khi cung cấp sự ổn định cơ học mạnh mẽ.
Câu trả lời:
LP72431ANL bao gồm từ tính tích hợp được tối ưu hóa cho tín hiệu khác biệt và loại bỏ tiếng ồn chung.EMI và cải thiện hiệu suất lỗi bittrong môi trường 10G tốc độ cao.
Câu trả lời:
Vâng, LP72431ANL phù hợp với các thiết bị SOHO (Nhà văn phòng nhỏ / Văn phòng gia đình) như modem ADSL hoặc cổng LAN tích hợp.Khả năng dòng điện cao và phạm vi nhiệt độ công nghiệp làm cho nó đặc biệt có giá trị tronghệ thống PoE++ doanh nghiệp và công nghiệpnơi hiệu suất và độ tin cậy là rất quan trọng.
Câu trả lời:
Các kỹ sư thiết kế nên xác nhận LP72431ANL như một phần củaEthernet PHY, từ tính và thiết kế chungCác kiểm tra quan trọng bao gồm:
Kết hợp các đánh giá này đảm bảo hiệu suất hệ thống tối ưu và tuân thủ.
Câu trả lời:
CácAutoMDXkhả năng đơn giản hóa kết nối giao diện mạng bằng cách tự động phát hiện và cấu hình các cặp truyền / nhận thích hợp. Điều này tránh dây chuyền chéo thủ công và tăng tính linh hoạt của hệ thống.
Câu trả lời:
Bảng dữ liệu đầy đủ với thông số kỹ thuật điện, chỉ định pin, bố trí PCB được đề nghị và bản vẽ cơ khí có sẵn trênTrang web chính thức của LINK-PPhoặc bằng cách liên hệ với các nhà phân phối được ủy quyền. Đối với hỗ trợ kỹ thuật, vui lòng liên hệ với đại diện bán hàng hoặc kỹ thuật LINK-PP.
