Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: RB1-125BAG1A
Tài liệu: LPJ0013AHNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.5-$0.8
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: trong kho Giao hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4200K-PCS / Tháng
PN: |
RB1-125BAG1A |
SẢN XUẤT TẠI TRUNG QUỐC: |
LPJ0013AHNL |
Loại sản phẩm: |
Đầu nối MagJack RJ45 với máy biến áp |
Đèn LED: |
Xanh/Vàng |
Che chắn EMI: |
Đã che chắn |
Ứng dụng Ethernet: |
10/100base-T |
Bảo vệ cách ly: |
tích hợp sẵn |
Kiểu lắp: |
Xuyên qua lỗ, góc vuông |
PN: |
RB1-125BAG1A |
SẢN XUẤT TẠI TRUNG QUỐC: |
LPJ0013AHNL |
Loại sản phẩm: |
Đầu nối MagJack RJ45 với máy biến áp |
Đèn LED: |
Xanh/Vàng |
Che chắn EMI: |
Đã che chắn |
Ứng dụng Ethernet: |
10/100base-T |
Bảo vệ cách ly: |
tích hợp sẵn |
Kiểu lắp: |
Xuyên qua lỗ, góc vuông |

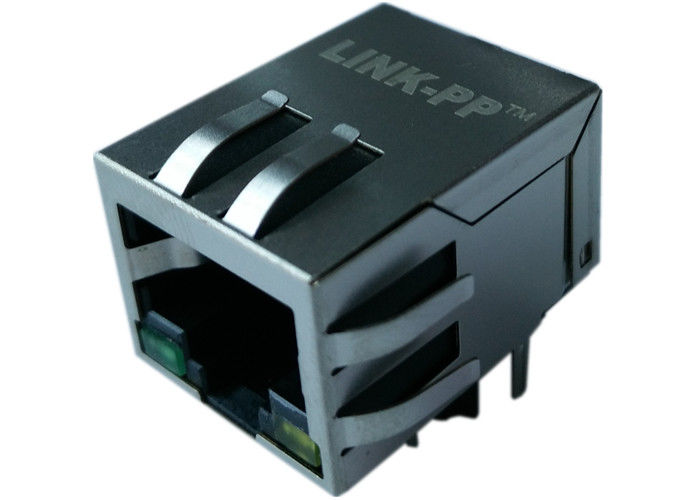

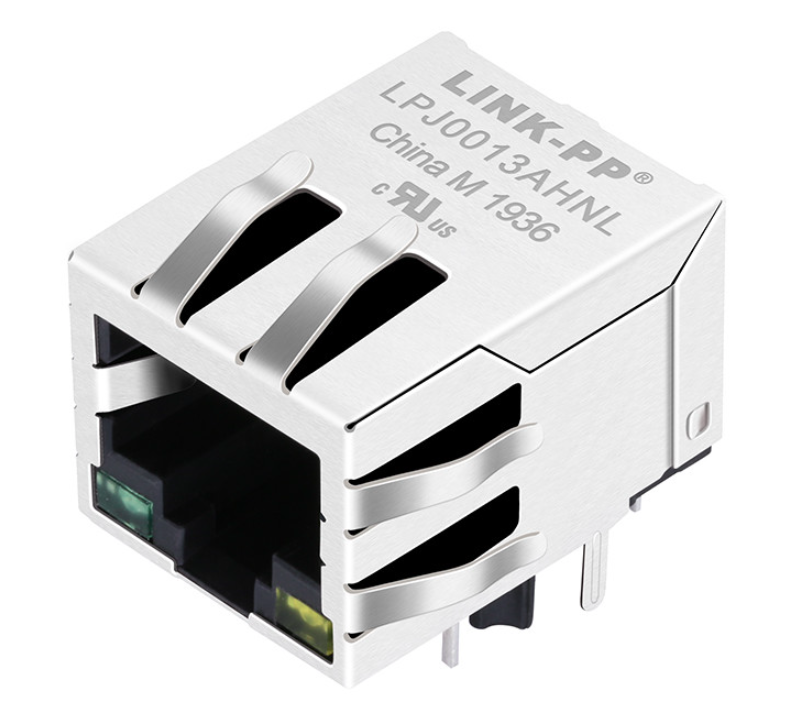

CácRB1-125BAG1A RJ45 1 × 1 với biến áplà một hiệu suất caokết nối MagJack RJ45 tích hợpđược thiết kế đểỨng dụng Ethernet 10/100Base-T. cổng duy nhất, màn hình RJ45 kết hợp mộtĐộng cơ biến áp LAN (nam châm),Ống chắn EMI với ngón tay nối đất, vàChỉ số LED hai màuvào một gói góc phải nhỏ gọn.
Được thiết kế cho thiết bị mạng Ethernet đòi hỏi tính toàn vẹn tín hiệu đáng tin cậy, ngăn chặn EMI và tích hợp PCB hiệu quả không gian, RB1-125BAG1A hỗ trợChức năng AutoMDIX, đáp ứng các yêu cầu về hiệu suất điện đòi hỏi và cung cấp loại bỏ chế độ chung tuyệt vời, mất tích chèn thấp và bảo vệ cách ly.
Cái này.Kết nối RJ45 với bộ biến áp tích hợp và đèn LEDlà lý tưởng cho các ứng dụng bao gồmChuyển mạch Ethernet, bộ định tuyến, thiết bị mạng công nghiệp, bộ điều khiển nhúng, cổng IoT và thiết bị liên lạc.
| Parameter | Thông số kỹ thuật |
|---|---|
| Loại sản phẩm | Kết nối RJ45 với bộ biến áp tích hợp |
| Số phần | RB1-125BAG1A |
| Loại kết nối | RJ45 Jack mô-đun (MagJack) |
| Cấu hình | 1 × 1 Cổng đơn |
| Ứng dụng | 10/100Base-T Ethernet |
| Magnetic tích hợp | Vâng. |
| Chỉ số LED | Vâng. |
| Màu LED | Xanh / Vàng |
| Vệ chắn | Được bảo vệ bằng ngón tay EMI |
| Loại lắp đặt | Qua lỗ |
| Định hướng gắn PCB | góc thẳng (90°) |
| Định hướng tab | Bỏ xuống. |
| Số hàng | 1 |
| Số lượng lõi cho mỗi Jack | 4 |
| Bao bì | Thẻ |
| Parameter | Thông số kỹ thuật |
|---|---|

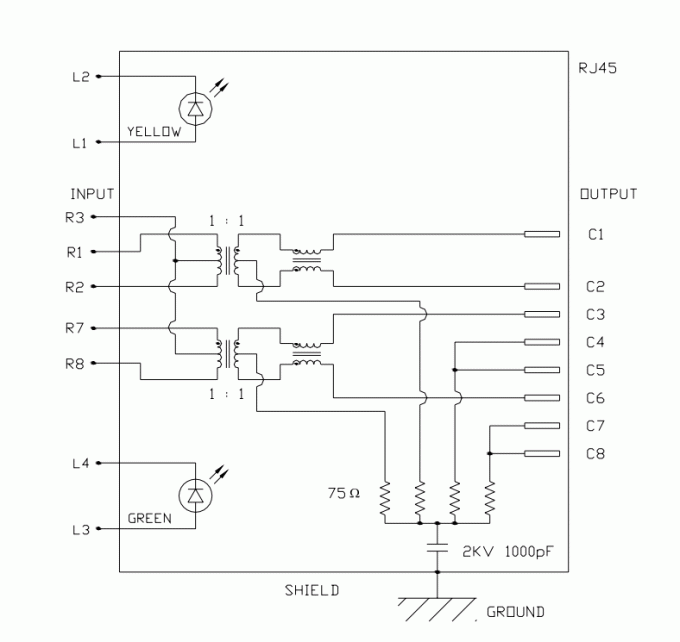

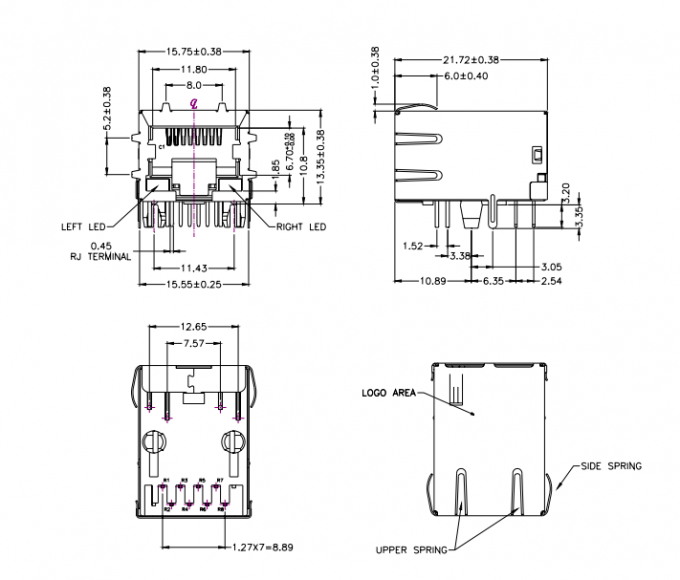

| Chiều cao trên PCB | 0.525" (13.33mm) |
| Cấu hình cổng | Cảng duy nhất |
| Phong cách chấm dứt | Đuất |
| Vật liệu vỏ | Thép không gỉ |
| Độ dày vỏ trước | 0.20mm |
| Độ dày vỏ sau | 0.20mm |
| Chân đất | Sản phẩm từ các loại khác |
| Vật liệu nhà ở | Thermoplastic nhiệt độ cao |
| Màu nhà | Màu đen |
| Đánh giá lửa | UL94 V-0 |
| Thành phần | Vật liệu | Thông số kỹ thuật |
|---|---|---|
| RJ45 | Phosphor đồng | Độ dày 0,30 mm |
| Khu vực liên lạc kết thúc | Gold Flash | |
| Kết thúc đuôi hàn | 100μ" Tin | |
| Lớp phủ dưới | 50~100μ" Nickel | |
| Địa điểm đầu vào | Đồng | Độ dày 0,35mm |
| Link Terminal | Đồng | Độ dày 0,25 mm |
| Kết thúc liên lạc | Gold Flash | |
| Vật liệu khiên | Thép không gỉ |
| Parameter | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Điều kiện lưu trữ | Bảo vệ chống ăn mòn và thiệt hại vật lý |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tốc độ Ethernet | 10/100Base-T |
| Kháng trở | Bộ lọc đi qua thấp cân bằng 100Ω |
| Hỗ trợ AutoMDIX | Vâng. |
| Số cảng | 1 |
| Loại biến áp | Máy tính LAN tích hợp |
| Parameter | Thông số kỹ thuật |
|---|---|
| Khả năng dẫn điện chính | 350μH phút |
| Điều kiện thử nghiệm | 100kHz, 0,1V, 8mA DC Bias |
| Phân biệt đầu vào | 1500VAC / 60 giây |
| Khả năng cô lập DC | 2250VDC / 60 giây |
Mô-đun từ tính tích hợp RB1-125BAG1A được thiết kế để duy trì truyền tín hiệu Ethernet đáng tin cậy thông qua lọc tối ưu hóa và ức chế tiếng ồn.
| Phạm vi tần số | Hiệu suất |
|---|---|
| 1~100MHz | -1,0dB tối đa |
| Phạm vi tần số | Hiệu suất |
|---|---|
| 1~30MHz | -18dB Min |
| 30~60MHz | -16dB Min |
| 60~80MHz | -12dB Min |
| Parameter | Hiệu suất |
|---|---|
| Việc từ chối chế độ thông thường (CMR) | -30dB Min @1~100MHz |
| Crosstalk | -30dB Min @1~100MHz |
Không giống như các đầu nối RJ45 truyền thống yêu cầu bộ biến đổi LAN bên ngoài, RB1-125BAG1A kết hợp:
thành một thành phần nhỏ gọn duy nhất, giảm sự phức tạp của PCB và chi phí lắp ráp.
Với:
Bộ kết nối đảm bảo truyền thông Ethernet ổn định 10/100Mbps.
Sự kết hợp của:
cung cấp độ bền tuyệt vời cho hoạt động lâu dài.
RB1-125BAG1A hỗ trợỨng dụng Ethernet 10/100Base-T, cung cấp kết nối Fast Ethernet đáng tin cậy cho thiết bị mạng.
RJ45 MagJack này tích hợp từ tính Ethernet, loại bỏ sự cần thiết của một bộ biến áp LAN bên ngoài.
RB1-125BAG1A hỗ trợAutoMDIX, cho phép tự động phát hiện và điều chỉnh các cặp truyền và nhận cáp Ethernet.
Các đầu nối sử dụng mộtThiết kế lắp đặt góc phải xuyên lỗ, cung cấp sự ổn định cơ học mạnh mẽ cho lắp ráp PCB.
Có, nó có tích hợpđèn LED màu xanh lá cây/màu vàngcho việc giám sát liên kết Ethernet và trạng thái hoạt động.
Bộ biến áp tích hợp cung cấp một độ điện dẫn đầu tối thiểu350μH ở 100kHz với 8mA DC bias.
RB1-125BAG1A có tấm chắn thép không gỉ với ngón tay nối đất EMI để giảm nhiễu điện từ.
Phạm vi nhiệt độ hoạt động là0°C đến +70°C, với khả năng lưu trữ từ-40°C đến +85°C.
MagJacks RJ45 tích hợp thường được sử dụng trong các công cụ chuyển mạch Ethernet, router, bộ điều khiển công nghiệp, thiết bị IoT, hệ thống nhúng và thiết bị truyền thông.
Vì bộ biến áp được tích hợp vào bộ kết nối RJ45, nó có thể đơn giản hóa thiết kế PCB và giảm số lượng thành phần so với các giải pháp riêng biệt.
