JK0-0177NL 1000BASE-T PoE + RJ45 PoE + RJ45 Connector (Tab-Up, 35W PSE, 2250VDC)

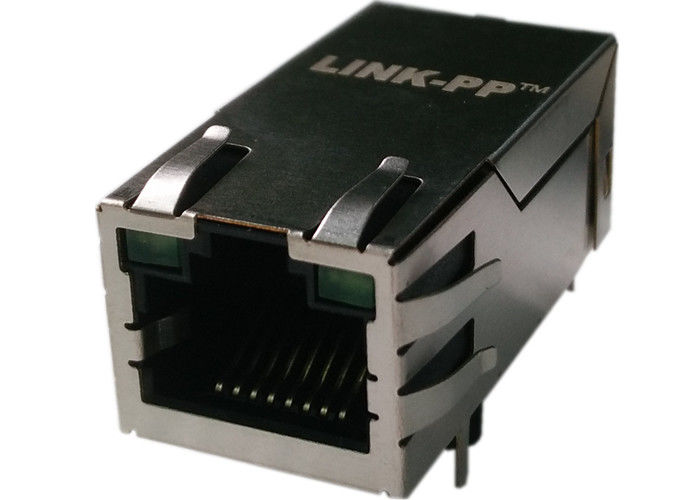

JK0-0177NL là mô-đun kết nối tích hợp RJ45 hiệu suất cao, cổng duy nhất (1x1) Gigabit (1000BASE-T) từ loạt PulseJack TM độc quyền.Được thiết kế với kiến trúc nội bộ tiên tiến với 12 chân tín hiệu riêng biệt và 4 chân điện PoE + cô lập, JK0-0177NL tuân thủ đầy đủ các thông số kỹ thuật IEEE 802.3at / IEEE 802.3bt.

Nó cung cấp đến 35W điện liên tục tại vị trí PSE (15W ¥ 30W tại vị trí PD) trên 2 hoặc 4 cặp trong khi duy trì cách ly điện dielectric mạnh mẽ 2250 VDC.Với độ điện dẫn đầu trong ngành 350 μH tối thiểu mạch mở (OCL) được xác minh dưới 20 mA đường thẳng, JK0-0177NL đảm bảo độ bão hòa lõi bằng không trong các thiết lập PoE công suất cao.nó được tối ưu hóa cho phần cứng mạng mật độ cao, camera an ninh IP, bộ điều khiển tòa nhà thông minh và các điểm truy cập doanh nghiệp.

1. Hiệu suất chung và môi trường

2. PoE Power Delivery & Electrical Characteristics (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3- Vật liệu, độ bền cơ khí và cấu hình LED

IF=20 mAIF = 20 mA

Bảng dữ liệu kết nối JK0-0177NL RJ45

Kỹ thuật Deep-Dive: Tại sao chọn JK0-0177NL?

1. 20 mA DC Bias Tolerance: Ngăn chặn sự bão hòa lõi dưới các dòng không cân bằng cao

Hầu hết các Gigabit ICM chung chỉ được đánh giá cho sự thiên vị DC 11 mA theo tiêu chuẩn IEEE 802.3 cũ. Trong các cài đặt PoE + thực tế, sự mất cân bằng kháng cáp đôi có thể gây ra sự thay đổi vòng lặp DC cao.

Pulse JK0-0177NL đảm bảo tối thiểu 350 μH OCL ở độ thiên vị DC 20 mA, cung cấp gần gấp đôi biên bão hòa của các đầu nối thông thường.ổn định tổn thất trở lại tần số cao, và hoàn toàn loại bỏ việc thả gói hoặc liên kết liên kết trên các đường dây cáp dài (lên đến 100 mét).

OCL STABILITY VS DC BIASHiện tạiKhả năng dẫn điện (μH)400│ │ │ │ │ │
│ │350│ │ │ │ │ │<--- JK0-0177NL (350μH @ 20mA)│ │300│ │ │ │ │ │ │
│ │<Các ICM tiêu chuẩn (Bỏ xuống <11mA)250̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶0mA11mA20mA30mA (DC Bias)

2. Dedicated 12-Signal + 4-PoE Pin Physical Separation

Không giống như các đầu nối tích hợp thông thường kết hợp các khe cắm trung tâm trên các dấu vết tín hiệu nội bộ, JK0-0177NL có sự tách biệt vật lý độc quyền của 12 chân tín hiệu và 4 chân điện PoE cỡ lớn.

• Phân tách nhiệt: cô lập tối đa 35W sưởi ấm DC liên tục từ các tín hiệu khác biệt PHY nhạy cảm.
• Reduced Near-End Crosstalk (NEXT): Giảm tối thiểu sự kết nối cảm ứng lẫn nhau giữa các transient tiêm điện và bộ biến đổi dữ liệu.

Thiết kế phần cứng & khuyến nghị bố trí PCB

1. High-Current PoE Routing (4 Power Pins):

• Định hướng 4 đường dẫn điện PoE chuyên dụng với chiều rộng ít nhất từ 30 đến 35 mils (đối với đồng 1 oz) để chứa đến 720 mA dòng dây liên tục với sự gia tăng nhiệt độ tối thiểu.
• Đặt một đa giác chuyển nhiệt địa phương dưới các chân trả năng lượng để dẫn nhiệt trực tiếp vào mặt đất bên trong / mặt phẳng năng lượng.

2. 2250 VDC Hạn giới hạn cách ly:

Duy trì khoảng cách rảnh tuyệt đối ≥ 2.0 mm giữa mạch phía trước (chassis/shield ground) và mạch phía PHY kỹ thuật số (logic ground) để vượt qua thử nghiệm điện bao trùm 2250 VDC một cách an toàn.

3. Lợi dây hàn sóng hồ sơ nhiệt:

Bởi vì mô-đun có một vỏ thermoplastic MSL 1, nó đã sẵn sàng để hàn sóng trực tiếp ra khỏi bao bì.Nhiệt độ đỉnh được khuyến cáo là tối đa 260 °C trong thời gian không quá 10 giây.

Thông tin mua sắm, hậu cần và đặt hàng

• Số phần để đặt hàng: JK0-0177NL
• Tiêu chuẩn đóng gói:Bao bì thùng chống tĩnh công nghiệp (hộp bọc bảo vệ).
• Nhạy cảm với độ ẩm:JEDEC MSL 1 (không cần đóng gói khô hoặc nướng trước khi hàn sóng).
• Số lượng đặt hàng tối thiểu (MOQ):Số lượng tray đầy đủ tiêu chuẩn (số lượng mẫu được hỗ trợ để tạo ra nguyên mẫu).
• Thời gian sản xuất tiêu chuẩn:6 ¢ 10 tuần (Làm liên hệ với phòng bán hàng của chúng tôi để tồn kho đệm động).

Câu hỏi thường gặp

Q1: Sự khác biệt hoạt động giữa Pulse JK0-0177NL và JXK0-0177NL là gì?

A: Sự khác biệt chính nằm ở nhiệt độ hoạt động. JK0-0177NL được chỉ định cho môi trường nhiệt độ thương mại (0 °C đến +70 °C).JXK0-0177NL được thiết kế với dây từ tính nhiệt độ mở rộng và nồi để chịu nhiệt độ công nghiệp (-40 ° C đến + 85 ° C)Cả hai thiết bị đều có cùng một hình dạng, kích thước dấu chân và tỷ lệ xoay điện.

Câu 2: JK0-0177NL có thể hỗ trợ IEEE 802.3bt 4-pair PoE không?

A: Có. Trong khi JK0-0177NL ban đầu được nhắm mục tiêu cho IEEE 802.3at (PoE +) 30W phân phối trên 2 cặp (sử dụng kết nối đường dây MX1 và MX2, hoặc 15W sử dụng MX3/MX4),hình học biến áp 4 kênh nội bộ và chiết xuất năng lượng 4 chân chuyên dụng cho phép nó hỗ trợ phân phối năng lượng lên đến 30W80W trên tất cả 4 cặp theo IEEE 802 mới hơn.3bt tiêu chuẩn.

Q3: Tại sao sự thiên vị 350 μH @ 20 mA DC là quan trọng đối với các ứng dụng PoE +?

A: Khi dòng DC cao chảy qua cáp Ethernet, sự không phù hợp kháng cự giữa các cặp dây dẫn tạo ra một sự thiên vị DC không cân bằng trên các cuộn dây biến áp.JK0-0177NL được đảm bảo duy trì ít nhất 350 μH của cảm ứng với một 20 mA DC hiện tại thiên vị áp dụng, ngăn ngừa bão hòa từ tính có thể làm méo mó tín hiệu khác biệt Ethernet và gây mất gói.
