Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 0813-1X1T-43-F
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: $0.06-$0.35
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Loại sản phẩm: |
MagJacks (ICM) |
Số phần: |
0813-1X1T-43-F |
Số lượng cổng: |
1x1 |
Tốc độ: |
1000base-T |
Tab EMI: |
Với |
Dẫn đến: |
không có |
Tuân thủ Rohs: |
CÓ-RoHS |
Nhiệt độ hoạt động: |
0 ~ +70 CC |
Loại sản phẩm: |
MagJacks (ICM) |
Số phần: |
0813-1X1T-43-F |
Số lượng cổng: |
1x1 |
Tốc độ: |
1000base-T |
Tab EMI: |
Với |
Dẫn đến: |
không có |
Tuân thủ Rohs: |
CÓ-RoHS |
Nhiệt độ hoạt động: |
0 ~ +70 CC |

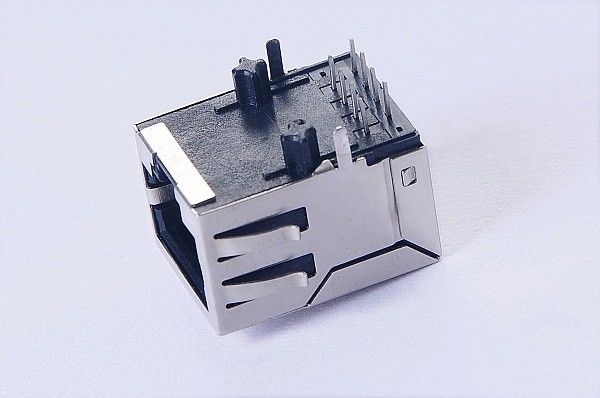

0813-1X1T-43-F là một mô-đun kết nối tích hợp RJ45 cổng duy nhất (1x1) hiệu suất cao được thiết kế cho các ứng dụng 1000BASE-T (Gigabit Ethernet).MagJack® này kết hợp các lợi ích mật độ cao của một đầu nối RJ45 tiêu chuẩn công nghiệp với từ tính kỹ thuật chính xác, cung cấp tính toàn vẹn tín hiệu vượt trội, ức chế EMI và cách ly galvanic trong một thành phần tiết kiệm không gian PCB duy nhất.
| Parameter | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | 0813-1X1T-43-F RJ45 Với từ tính |
| Loại | MagJack / ICM |
| Số cảng | 1x1 |
| Tốc độ | 1000BASE-T |
| Hình dạng chiều cao | Tiêu chuẩn |
| Đèn LED | Không. |
| Cấu hình cổng | Bấm xuống |
| Đánh giá PoE | Non PoE |
| Loại lắp đặt | Qua núi Hole |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| EMI Tabs | Vâng. |
| Tuân thủ RoHS | Vâng. |
0813-1X1T-43-F là một 1x1 RJ45 MagJack (Integrated Connector Module, ICM) được thiết kế cho các ứng dụng Ethernet 1000BASE-T. Nó kết hợp đầu nối RJ45 và từ tính thành một giải pháp nhỏ gọn duy nhất,giúp đơn giản hóa thiết kế PCB, giảm sự phức tạp của bố cục và hỗ trợ hiệu suất Gigabit Ethernet đáng tin cậy.
Được xây dựng với một hồ sơ chiều cao tiêu chuẩn, hướng cổng tab xuống, và gắn qua lỗ,đầu nối này là một sự lựa chọn thực tế cho thiết bị mạng đòi hỏi sự giữ vững cơ học ổn định và tính toàn vẹn tín hiệu đáng tin cậyNó cũng bao gồm các tab EMI và tuân thủ RoHS, làm cho nó phù hợp với thiết kế mạng công nghiệp và thương mại hiện đại.
1. Phong cách
TP1: 1CT: 1CT ± 2%
TP2: 1CT: 1CT ± 2%
TP3: 1CT: 1CT ± 2%
TP4: 1CT: 1CT ± 2%
2. OCL@ 100kHz / 100mVRMS: 8mA DC bias: 350μH min.
3. Mất tích nhập
0.1MHz đến 1MHz: -1,1 dB tối đa
1MHz đến 65MHz: -0,5 dB tối đa
65MHz đến 100MHz: -0,8 dB tối đa
100MHz đến 125MHz: -1,2 dB tối đa
4Lợi nhuận mất mát (tối thiểu)
0.5MHz đến 40MHz: -18 dB
40MHz đến 100MHz: -12 + 20log ((f/80MHz) dB
5. Phương thức thông thường để từ chối chế độ thông thường:100kHz đến 100MHz: -30 dB min
6. Phương thức chung để phản đối chế độ khác biệt:100kHz đến 100MHz: -35 dB min
7. Hipot / điện áp cách ly:1500 Vrms hoặc 2250 VDC
0813-1X1T-43-F MagJack là một giải pháp linh hoạt cho một loạt các thiết bị hỗ trợ Ethernet, bao gồm:
Bộ kết nối RJ45 này với từ tính là lý tưởng cho:
Bởi vì từ tính được tích hợp vào đầu nối, thiết kế có thể nhỏ gọn hơn và dễ dàng định tuyến hơn.
Phần này được thiết kế cho 1000BASE-T, làm cho nó phù hợp với các liên kết Ethernet đồng tốc độ cao.
Cấu hình tab xuống và không có thiết kế LED hỗ trợ bố trí bảng điều khiển và bảng điều khiển phía trước hợp lý.
Các tab EMI tích hợp giúp cải thiện kiểm soát tiếng ồn và hỗ trợ hiệu suất hệ thống mạnh mẽ hơn.
Với sự tuân thủ RoHS, đầu nối này phù hợp với các yêu cầu môi trường và sản xuất hiện đại.
