Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 0826-1X1T-GJ-F
Tài liệu: LPJK6003AONL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: $ 1.68
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: Còn hàng
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Số phần: |
0826-1X1T-GJ-F |
Loại sản phẩm: |
Mô-đun kết nối tích hợp |
Số lượng cổng: |
1×1 |
Tốc độ: |
10/100base-T |
XẾP HẠNG POE: |
POE+ 30W |
Cấu hình cổng: |
Tab Up |
Kiểu lắp: |
Qua lỗ |
Tab EMI: |
Đúng |
Loại dẫn: |
OG/Y |
Nhiệt độ hoạt động: |
-40°C đến +85°C |
Số phần: |
0826-1X1T-GJ-F |
Loại sản phẩm: |
Mô-đun kết nối tích hợp |
Số lượng cổng: |
1×1 |
Tốc độ: |
10/100base-T |
XẾP HẠNG POE: |
POE+ 30W |
Cấu hình cổng: |
Tab Up |
Kiểu lắp: |
Qua lỗ |
Tab EMI: |
Đúng |
Loại dẫn: |
OG/Y |
Nhiệt độ hoạt động: |
-40°C đến +85°C |

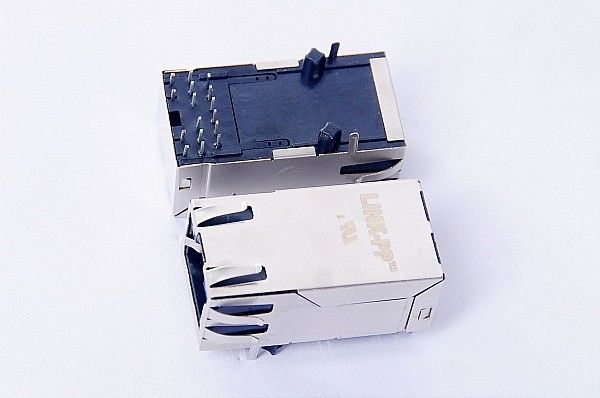

Bel Fuse 0826-1X1T-GJ-F là một Module Đầu nối Tích hợp (ICM) cổng đơn (1x1) được thiết kế cho các triển khai Fast Ethernet công nghiệp và Power over Ethernet Plus (PoE+ / IEEE 802.3at) khắc nghiệt. Với bộ mạch tích hợp có tỷ lệ vòng dây 1CT:1CT, dải nhiệt độ hoạt động mở rộng từ -40°C đến +85°CTrạng thái Quang học:cấu hình Tab-Up tiêu chuẩn, đầu nối này cung cấp nguồn liên tục lên đến 720 mA @ 57 VDC (30 W) đồng thời đảm bảo cách điện điện môi 2250 VDC.Quy tắc Tích hợp Kỹ thuật & Bố cục PCB của 0826-1X1T-GJ-F ICM
| Giá trị Thông số kỹ thuật | Điều kiện / Ghi chú Kiểm tra | Tỷ lệ Vòng dây (TP1 & TP2) |
|---|---|---|
| 1CT : 1CT (±2%) | Kênh Truyền & Nhận | Độ tự cảm mạch hở (OCL) |
| 350 μH Tối thiểu. | @ 100 kHz, 100 mVrms, 11 mA DC Bias | Suy hao chèn |
| -1,1 dB Tối đa. (0,1–1 MHz) | -0,8 dB Tối đa. (1–65 MHz) -1,2 dB Tối đa. (65–100 MHz) Trên Tần số Hoạt động |
Suy hao phản xạ |
| -18 dB Tối thiểu. (0,5–40 MHz) | -(12 + 20 log(f/80 MHz)) dB (40–100 MHz) Trở kháng Hệ thống: 100 Ω |
Độ suy giảm chế độ chung (CM đến CM) |
| -30 dB Tối thiểu. | 100 kHz–100 MHz | Dòng điện DC đường dây cân bằng |
| -35 dB Tối thiểu. | 100 kHz–100 MHz | Dòng điện DC đường dây cân bằng |
| 720 mA Tối đa. Liên tục @ 57 VDC | 1,2 A Tối đa. trong 200 ms @ 57 VDC Được thiết kế cho Ứng dụng PoE+ IEEE 802.3at |
Cách điện Điện áp cao (HiPot) |
| 2250 VDC | Kiểm tra Sản xuất 100% | Bản vẽ MagJack 1X1 0826-1X1T-GJ-F |
Khi định tuyến PCB, hãy giữ các cặp vi sai Ethernet tốc độ cao tránh xa các đường dẫn nguồn nhiễu và các nút chuyển mạch, đặc biệt là bên dưới và xung quanh khu vực không được phép của đầu nối. Duy trì khoảng cách với các đường dẫn dòng điện cao-dV/dt và dòng điện cao giúp giảm ghép nối nhiễu chế độ chung và bảo toàn tính toàn vẹn tín hiệu.
2. Định tuyến Đường dẫn Nguồn PoE+
Sử dụng các đường dẫn đồng đủ rộng hoặc các mặt phẳng cho đường dẫn dòng điện PoE và định cỡ đồng PCB theo dòng điện yêu cầu, độ dày đồng, mức tăng nhiệt độ cho phép và chiều dài định tuyến. Thiết bị tham chiếu hỗ trợ dòng điện đường dây DC cân bằng liên tục lên đến 720 mA ở 57 VDC, vì vậy đường dẫn nguồn PCB xung quanh nên được thiết kế với biên độ mang dòng điện đầy đủ.
Tránh các điểm thắt hẹp, điện trở via quá mức và các chuyển đổi định tuyến không cần thiết trong đường dẫn dòng điện PoE, vì những điều này có thể làm tăng nhiệt cục bộ và sụt áp.
3. Nối đất Chắn EMI
Nối đất chắn đúng cách giúp cung cấp một đường dẫn hiệu quả cho nhiễu chế độ chung và cải thiện hiệu suất EMI tại giao diện cáp Ethernet. Giữ các đường dẫn dòng điện chắn ngắn và trực tiếp, và tránh định tuyến các dòng điện trở về của chắn qua các vùng đất kỹ thuật số hoặc tương tự nhạy cảm bất cứ khi nào có thể.
Phương pháp nối đất cuối cùng nên được phối hợp với khung cấp hệ thống, kiến trúc đất PCB, chiến lược bảo vệ ESD và các yêu cầu EMC.
Ứng dụng Đầu nối RJ45 PoE+ 10/100Base-T 0826-1X1T-GJ-F
Q2: Công suất PoE tối đa được hỗ trợ bởi 0826-1X1T-GJ-F là bao nhiêu?
Q3: Hướng tab của đầu nối RJ45 này là gì?
Q4: Đèn LED trên 0826-1X1T-GJ-F hoạt động như thế nào?
