Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 08B1-1X1T-06-F
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/1200pcs
Giá bán: Supportive
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: trong kho
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Số phần: |
08B1-1X1T-06-F |
Loại sản phẩm: |
Mô-đun kết nối tích hợp (ICM) |
tiêu chuẩn Ethernet: |
10/100base-T |
Số lượng cổng: |
1x1 |
Định hướng cảng: |
Tab Up |
Chỉ số LED: |
Không có |
Hỗ trợ Poe: |
không PoE |
Kiểu lắp: |
Qua lỗ |
Nhiệt độ hoạt động: |
0°C đến +70°C |
Tab EMI: |
Đúng |
Tuân thủ RoHS: |
Đúng |
Điện áp cách ly: |
1500Vrms |
Số phần: |
08B1-1X1T-06-F |
Loại sản phẩm: |
Mô-đun kết nối tích hợp (ICM) |
tiêu chuẩn Ethernet: |
10/100base-T |
Số lượng cổng: |
1x1 |
Định hướng cảng: |
Tab Up |
Chỉ số LED: |
Không có |
Hỗ trợ Poe: |
không PoE |
Kiểu lắp: |
Qua lỗ |
Nhiệt độ hoạt động: |
0°C đến +70°C |
Tab EMI: |
Đúng |
Tuân thủ RoHS: |
Đúng |
Điện áp cách ly: |
1500Vrms |

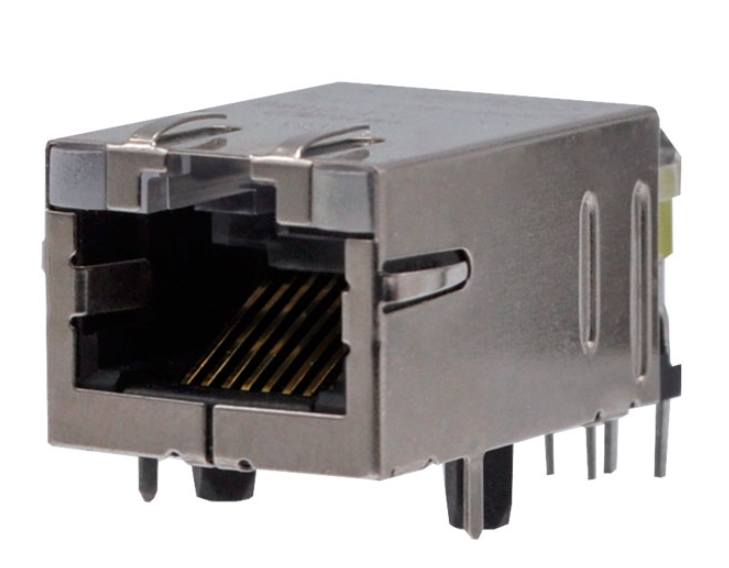

08B1-1X1T-06-F RJ45 Mô-đun kết nối tích hợp có hỗ trợ 10/100BASE-T, cách ly 1500Vrms, từ tính tích hợp, định hướng Tab-Up, gắn qua lỗ,và tuân thủ RoHS cho các ứng dụng Ethernet công nghiệp.
08B1-1X1T-06-F là một mô-đun kết nối tích hợp RJ45 cổng duy nhất (1x1) rất đáng tin cậy được thiết kế cho các ứng dụng mạng 10/100BASE-T.Được thiết kế với từ tính tích hợp để tiết kiệm không gian PCB và giảm EMI, MagJack này có một hồ sơ chiều cao tiêu chuẩn, cấu hình cổng Tab-Up, và tấm chắn EMI mạnh mẽ.Nó được thiết kế để lắp đặt Through Hole Mount (THT) và được kiểm tra kỹ lưỡng để tuân thủ IEEE 802.3 yêu cầu cách ly, làm cho nó trở thành sự lựa chọn lý tưởng cho viễn thông, mạng công nghiệp và điện tử tiêu dùng.
08B1-1X1T-06-F được thiết kế để đáp ứng các yêu cầu về tính toàn vẹn tín hiệu Fast Ethernet.
| Parameter | Giá trị |
| TX Turn Ratio | 1CT: 1 |
| Tỷ lệ xoay RX | 1CT: 1 |
| OCL @100kHz / 100mVRMS | 350μH phút |
| DC Bias | 8mA |
| Phạm vi tần số | Thông số kỹ thuật |
| 1MHz100MHz | -1,0dB tối đa |
Mức mất tích chèn thấp giúp duy trì sức mạnh tín hiệu trên các liên kết Ethernet, đảm bảo hiệu suất mạng ổn định.
| Tần số | Yêu cầu |
| 1MHz 30MHz | -18dB Min |
| 30MHz60MHz | -18 + 20LOG ((F/30MHz) dB |
| 60MHz80MHz | -12dB Min |
Hiệu suất mất mát trả lại giảm thiểu phản xạ tín hiệu và cải thiện độ tin cậy truyền thông.
| Tần số | Yêu cầu |
| 500kHz1MHz | -70dB Min |
| 10MHz | -50dB Min |
| 30MHz | -45dB Min |
| 50MHz | -40dB Min |
| 100MHz | -35dB Min |
| Tần số | CM-CM từ chối | CM-DM từ chối |
|---|---|---|
| 100kHz1MHz | ≥ 70 dB | ≥ 70 dB |
| 10MHz | ≥ 47 dB | ≥ 60 dB |
| 30MHz | ≥ 42 dB | ≥ 50 dB |
| 60MHz | ≥ 37 dB | ≥ 45 dB |
| 100MHz | ≥ 30 dB | ≥ 40 dB |
Các từ tính tích hợp cung cấp tối đa 70 dB tắt tiếng ồn chế độ chung, giúp duy trì sự toàn vẹn tín hiệu, giảm phát thải EMI,và cải thiện độ tin cậy Ethernet trong các ứng dụng mạng công nghiệp và nhúng.
Được thiết kế cho độ bền và kết nối điện ổn định, 08B1-1X1T-06-F sử dụng vật liệu cao cấp được xây dựng để chịu được các quy trình sản xuất tiêu chuẩn.
Các vật liệu này cung cấp độ bền lâu dài và hiệu suất điện ổn định trong môi trường hoạt động đòi hỏi.
08B1-1X1T-06-F đáp ứng các yêu cầu chính của ngành:
Số tập tin UL:
Các chứng nhận này giúp hợp lý hóa việc phê duyệt sản phẩm và đảm bảo khả năng tương thích triển khai toàn cầu.
Không. ICM này được thiết kế đặc biệt cho các ứng dụng 10BASE-T và 100BASE-TX Fast Ethernet. Gigabit Ethernet đòi hỏi một kiến trúc từ khác hỗ trợ hoạt động 1000BASE-T.
Phiên bản này được phân loại là ICM RJ45 không dùng PoE.
Các từ tính tích hợp cung cấp cách ly 1500Vrms, đáp ứng các yêu cầu cách ly IEEE 802.3.
Số 08B1-1X1T-06-F là cấu hình không có đèn LED được thiết kế cho các ứng dụng mà không yêu cầu chỉ báo trạng thái bên ngoài.
Máy kết nối sử dụng gắn lỗ xuyên để giữ cơ khí mạnh mẽ và độ tin cậy của khớp hàn.
