Thông tin chi tiết sản phẩm:
Thanh toán:
|
| PN: | XFVOIP5E-C1-4MS | LINK-PP PN: | LPJ4514DNL |
|---|---|---|---|
| Tốc độ: | 10/100 Base-T | Ứng dụng-Lan: | Ethernet (PoE) |
| Nhiệt độ: | - 40 TO + 85 | Tập tin: | PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
| Điểm nổi bật: | poe rj45 pinout,dual rj45 jack |
||
Chi tiết nhanh

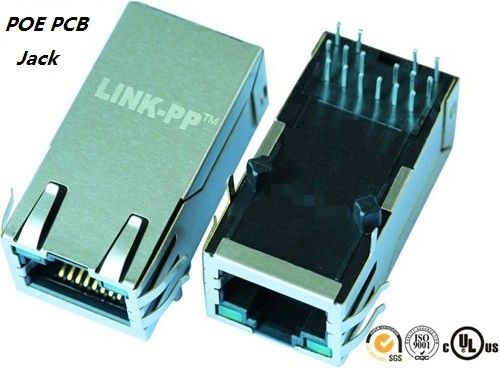

Kết nối từ nguồn qua Ethernet (PoE) với Tab-Up và Tab-Down có / không có các tab LED và EMI
Cổng đơn, nhiều cổng và cấu hình Stackable (Thru-hole)
Giảm số lượng các thành phần được đặt trên bảng
Giải phóng không gian hội đồng quản trị và cung cấp bảo vệ tín hiệu
Giảm tiếng ồn trong hệ thống
Cải thiện độ tin cậy và hiệu năng hệ thống tối ưu
Lợi ích của việc có các đường dẫn tín hiệu ngắn hơn và độ tin cậy thu được từ các hệ thống có chứa ít thành phần hơn
Giúp các nhà sản xuất đạt được mục tiêu giảm chi phí của họ
Thông số kỹ thuật
| Cổng kết nối RJ45 đơn với 10/100 Base-T tích hợp Magnetics, không có đèn LED, Tab xuống, RoHS | |
| Số phần LINK-PP | LPJ4514DNL |
| Số phần XFMRC | XFVOIP5E-C1-4MS |
| Ứng dụng-Lan | ETHERNET (NON PoE) |
| AutomDX | VÂNG |
| Mạch Bst | VÂNG |
| Cấu hình RX | T, C |
| Cấu hình TX | T, C |
| Liên hệ với giao phối khu vực mạ | GOLD 6u "/ 15u" / 30u " |
| Số lõi mỗi cổng | 4 |
| Điốt | KHÔNG CÓ DIODES |
| Tùy chọn LED | KHÔNG CÓ LEDS |
| Chốt | TAB XUỐNG |
| Số cổng | 1X1 |
| PCB | FR4 |
| PCB Mount Angle | LỐI VÀO BÊN |
| Bài đăng giữ lại PCB | T POST |
| Chiều cao gói (inch) | 0,528 |
| Chiều cao gói (mm) | 13,40 |
| Chiều dài gói (inch) | 0,838 |
| Chiều dài gói (mm) | 21,30 |
| Chiều rộng gói (Inch) | 0,626 |
| Chiều rộng gói (mm) | 15,90 |
| Loại pin | THT SOLDER |
| Tuân thủ RoHS | YES-RoHS-5 VỚI LEAD TRONG MIỄN PHÍ SOLDER |
| Tìm kiếm | VÂNG |
| Shield EMI Đàn organ điện tử | KHÔNG CÓ |
| Tốc độ | 10/100 BASE-T |
| Nhiệt độ | - 40 đến + 85 ℃ |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
| Bảng dữ liệu | Gửi e-mail đến Summer@link-PP.com |
LINK-PP RJ45 Được thiết kế cho BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
một nền tảng phát triển được hỗ trợ bởi cộng đồng, nguồn mở, chi phí thấp cho các nhà phát triển và người có sở thích xử lý ARM® Cortex ™ -A8.
LINK-PP ------------ Nhà cung cấp được chỉ định và người ủng hộ hệ thống nhúng cho Ti
Chúng tôi cũng có thể làm cho những phần số dưới đây | |
| XFVOIP5E-C1-4MS | LPJ4514DNL |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| Kết nối RJ45 POE có sẵn của LINK-PP | |
| Loại PCB Mount | Thru-Hole (THT) |
| Số cổng | 1, 2 và 4 Cổng và có thể xếp chồng 2x1, 2x2, 2x4, 2x6 và 2x8 |
| Shield và Unshield | Có sẵn trong Shield và Unshield |
| loại trình kết nối | RJ45 |
| PoE | Power Over Ethernet tích hợp |
| Magnetics | Tích hợp từ tính |
| Tốc độ từ tính | Từ tính 10 / 100Mbps và 1000Mb / giây |
| Bao bì | Tùy chọn khay |
| Vị trí tab | Tùy chọn Tab Up và Tab Down |
| Màu LED | Không bắt buộc |
| Số vị trí | Vị trí 8 và 10 hoặc các vị trí khác |
| Số liên lạc | 8 và 10 Địa chỉ liên hệ hoặc những người khác |
| Tuân thủ RoHS | Vâng |
| Nhiệt độ hàn | 230 TO 240 degr.C 5-10 GIÂY |
| Tùy chọn Solder High-Temp | 260 degr.C 5-10 GIÂY |
| Tùy chọn nhiệt độ cao | -40 đến +85 độ F |
| Nhiệt độ hoạt động | -0 đến 70 độ C |
