Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LP5007NL
Tài liệu: LP5007NL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400pcs
Giá bán: $0.06-$0.6
chi tiết đóng gói: Băng & cuộn,
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 mỗi tháng
Số phần: |
LP5007NL |
Số pin: |
24 chân |
OCL: |
350uh tối thiểu |
Điện áp cô lập: |
1500 vrms |
Tốc độ dữ liệu: |
100base-T |
Số kênh/cảng: |
Đơn |
PoE: |
không |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
0 ° C đến +70 ° C. |
Số phần: |
LP5007NL |
Số pin: |
24 chân |
OCL: |
350uh tối thiểu |
Điện áp cô lập: |
1500 vrms |
Tốc độ dữ liệu: |
100base-T |
Số kênh/cảng: |
Đơn |
PoE: |
không |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
0 ° C đến +70 ° C. |

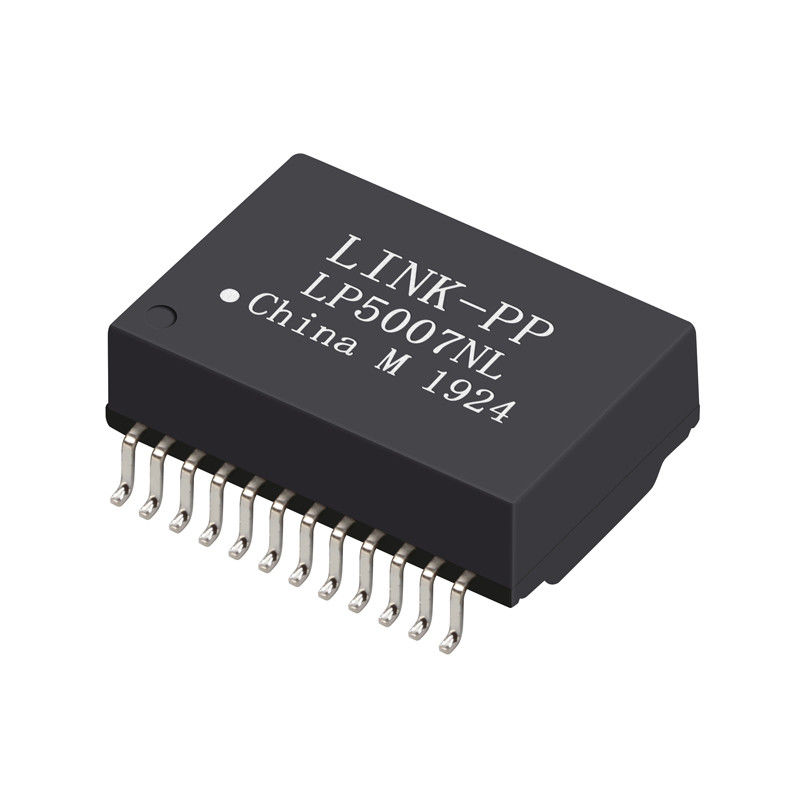

LP5007NL 1000Base-T SMT mô-đun biến áp LAN, thiết kế 24-pin cổng duy nhất với độ hấp dẫn 350μH, cách ly 1500V, phạm vi rộng từ 40 °C đến +85 °C. Tương thích với Pulse H5007NL, WE 749020011A,Động cơ nhấp nháy S558-5999-P3-F, lý tưởng cho các mô-đun Ethernet và RJ45 công nghiệp.
| Tên |
1000base-t Magnetics Modules được thiết kế để hỗ trợ Gigabit Transceivers |
||
|
Loại |
Đ/N |
Nhà sản xuất |
Mô tả |
|
Gigabit Transformer |
LP5007NL |
LINK-PP |
1000BASE-T Single Port 1:1 |
|
|
|||
|
Dòng |
Giao diện |
Ứng dụng Ethernet |
Bật Radio |
|
MagneticsCác mô-đun |
Sự cô lập và dữ liệu |
10/100/1000 Base-T |
1:1 |
|
|
|||
|
Chiều dài |
Chiều rộng |
Chiều cao |
Các tiêu chuẩn được đáp ứng |
|
17.55mm |
12.20mm |
6.00mm |
IEEE 802.3, UL 94 V-0 |
CácLP5007NL 1000M BASE-T LAN Transformer Moduleđược thiết kế để10/100/1000Base-T RJ45 module kết nối và Ethernet PHY interface.Sự toàn vẹn tín hiệu tuyệt vời, độ thấm ổn định, điện áp cách ly cao và phạm vi nhiệt độ công nghiệp rộng, LP5007NL là lý tưởng chobộ định tuyến, chuyển mạch, Ethernet công nghiệp, tự động hóa, camera IP và thiết bị mạng IoT.
Mô hình này cung cấpKhả năng tương thích điện và cơ học đầy đủvới các bộ phận hàng đầu trong ngành như:Pulse H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F, và Halo TG1G-S002NZ, làm cho nógiải pháp thay thế nhỏ cho sản xuất SMT khối lượng lớn.
VớiĐộ thấm ổn định 350 μH, mất tích chèn thấp và mất mát trở lại tối ưu, LP5007NL đảm bảosơ đồ mắt sạch, jitter thấp và truyền dữ liệu 1000Base-T đáng tin cậy.
Các tối ưu hóaHiệu suất DCMR và crossstalkức chế hiệu quảtiếng ồn chế độ chung và EMI, hỗ trợtruyền thông mạnh mẽ trong môi trường công nghiệp ồn ào điện.
Được thiết kế choNhiệt độ hoạt động từ 0 °C đến +70 °C, LP5007NL cung cấpổn định lâu dàitrong môi trường khắc nghiệt nhưTự động hóa nhà máy, camera IP ngoài trời và cổng công nghiệp.
LP5007NL cung cấptương thích pin-to-pin và điệnvới các mô hình ngành công nghiệp lớn, bao gồm:
Điều này đảm bảoChuẩn bị nguồn thứ hai liền mạch và đa dạng hóa chuỗi cung ứng không rủi ro.
| Parameter | Biểu tượng | Điều kiện thử nghiệm | Khoảng phút | Loại | Tối đa | Đơn vị |
|---|---|---|---|---|---|---|
| Tỷ lệ quay | n | 1CT: 1CT | ️ | 1:1 | ± 5% | ️ |
| Khả năng dẫn điện OCL | L | 100 kHz, 100 mV, 8 mA DC | 350 | ️ | ️ | μH |
| Mất tích nhập | IL | 1 ‰ 100 MHz | ️ | ️ | ¥1.0 | dB |
| Lợi nhuận mất mát | RL | 1 ¢ 30 MHz | ¥18 | ️ | ️ | dB |
| Lợi nhuận mất mát | RL | 40 MHz | ¥16 | ️ | ️ | dB |
| Lợi nhuận mất mát | RL | 50 MHz | ¥12 | ️ | ️ | dB |
| Lợi nhuận mất mát | RL | 60~80 MHz | ¥10 | ️ | ️ | dB |
| Crosstalk | CT | 1 ‰ 100 MHz | ¥30 | ️ | ️ | dB |
| Khác với việc từ chối chế độ thông thường | DCMR | 1 ‰ 100 MHz | ¥30 | ️ | ️ | dB |
| Hi-Pot | ️ | 60 s | 1500 | ️ | ️ | Vrms |
CácLP5007NL 1000M BASE-T LAN Transformer Modulecung cấp mộtGiải pháp tương thích với SMT, độ tin cậy cao, tối ưu hóachoThiết kế đầu nối Gigabit Ethernet RJ45 và thiết kế PHY. vớiHiệu suất điện tuyệt vời, phạm vi nhiệt độ công nghiệp và tương thích chéo rộng, LP5007NL đảm bảoHiệu suất mạng ổn định và nguồn cung chuỗi cung ứng an toàn.
| Parameter | Mô tả |
|---|---|
| Nhà sản xuất | LINK-PP |
| Số phần | LP5007NL |
| Loại sản phẩm | Mô-đun biến áp LAN |
| Các cảng | 1 |
| Tốc độ | 10/100/1000Base-T |
| Lắp đặt | SMT |
| Bao bì | Nhạc băng và cuộn |
| Tình trạng | Hoạt động |
Là một nhà sản xuất các thành phần từ tính chuyên nghiệp, LINK-PP giới thiệu một loạt các mô-đun từ tính mới cho LAN. Chúng được tối ưu hóa để sử dụng với các ứng dụng LAN ((local area network).Các ứng dụng thích hợp khác bao gồm Hub, Router và Switches. Giao thức Ethernet là cơ sở chung cho giao tiếp dữ liệu. Các mô-đun từ tính 1000base-t này tuân theo tiêu chuẩn IEEE 802.3. Có thể phân biệt tốc độ truyền khác nhau:10 Base-T với 10 Mbit/s, 100 Base-T với 100 Mbit / s, và 1000 Base-T với tốc độ truyền 1 Gbit / s. LP5007NL cung cấp các tỷ lệ xoay khác nhau và 350uH min OCL.Nó hỗ trợ một phạm vi nhiệt độ hoạt động mở rộng từ 0 °C đến +70 °C.
