Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: KLA1T109-43 LF
Tài liệu: LPJG0801ABNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: $0.95
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: trong kho Giao hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Mã sản phẩm: |
KLA1T109-43 LF |
Sản xuất hàng loạt: |
LPJG0801ABNL |
Munafactuer gốc: |
LIÊN KẾT-PP |
Ứng dụng: |
10/100/1000BASE-T |
Chấm dứt: |
Hàn |
đèn LED: |
Xanh/Vàng |
trận đấu IC: |
ATMEGA88PV-10MUR |
Loại sản phẩm: |
1000BASE-T RJ45 MagJack |
Mã sản phẩm: |
KLA1T109-43 LF |
Sản xuất hàng loạt: |
LPJG0801ABNL |
Munafactuer gốc: |
LIÊN KẾT-PP |
Ứng dụng: |
10/100/1000BASE-T |
Chấm dứt: |
Hàn |
đèn LED: |
Xanh/Vàng |
trận đấu IC: |
ATMEGA88PV-10MUR |
Loại sản phẩm: |
1000BASE-T RJ45 MagJack |

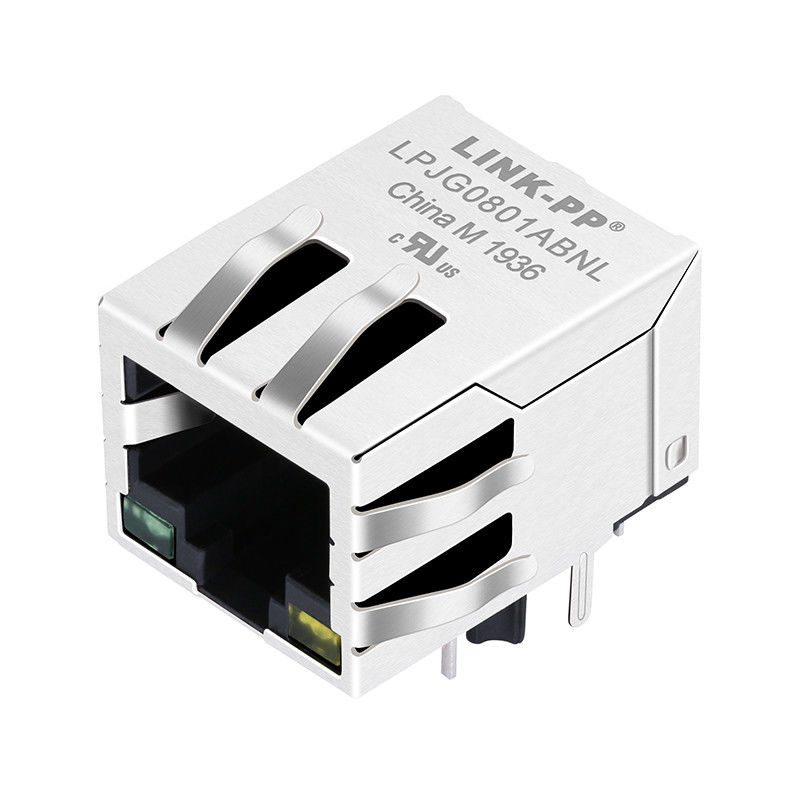

cácKLA1T109-43LFlà mộtcổng đơn 1000BASE-T RJ45 MagJack (Đầu nối từ tính tích hợp, IMC)được thiết kế cho thiết bị mạng Gigabit Ethernet. Cái nàyĐầu nối RJ45 góc phải 1×1tích hợp biến áp cách ly Ethernet, lọc chế độ chung, điện trở phối hợp trở kháng và tụ điện cao áp vào một gói nhỏ gọn, giảm đáng kể không gian PCB đồng thời cải thiện hiệu suất EMI.
Tuân thủIEEE 802.3abVàFCCyêu cầu, KLA1T109-43LF hỗ trợTruyền 1000BASE-T qua cáp UTP Loại 5và tính năngđèn LED tích hợp képđể biết liên kết và chỉ dẫn hoạt động. VớiCách ly 1500Vrms,OCL tối thiểu 350μH, Và750 chu kỳ giao phối, đây là giải pháp lý tưởng cho mạng doanh nghiệp, Ethernet công nghiệp, thiết bị truyền thông IP và hệ thống mạng nhúng.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Mã sản phẩm | KLA1T109-43LF |
| Loại sản phẩm | Đầu nối RJ45 từ tính tích hợp (MagJack) |
| Cấu hình | Cổng đơn 1 × 1 |
| Tiêu chuẩn Ethernet | IEEE 802.3ab |
| Tốc độ dữ liệu | Ethernet Gigabit 1000BASE-T |
| Kiểu lắp | Góc vuông xuyên qua lỗ |
| Che chắn | Được che chắn |
| Từ tính | tích hợp |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Nhiệt độ bảo quản | -25°C đến +85°C |
| Sự tuân thủ | RoHS, IEEE 802.3ab, FCC |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Tỷ lệ vòng quay (±5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| Độ tự cảm mạch hở (OCL) | 350 μH Tối thiểu. (@ 100 kHz, 0,1 V, Độ lệch DC 8 mA) |
| Điện áp cách ly (HI-POT) | 1500 Vrms (@ 60 Hz, Đầu vào đến Đầu ra) |
| Mất chèn (Tối đa) | 1,0 dB (1–100 MHz) |
| Nói chuyện chéo (Tối thiểu) |
≥ 40 dB (0,3–30 MHz) ≥ 35 dB (30–60 MHz) ≥ 30 dB (60–100 MHz) |
| Suy hao phản hồi (Tối thiểu @ 100 Ω Tải) |
≥ 16 dB (1–30 MHz) ≥ 13,5 dB (30–40 MHz) ≥ 11,5 dB (40–50 MHz) ≥ 10 dB (50–80 MHz) |
| Từ chối chế độ chung (CMR) |
≥ 30 dB (1–30 MHz) ≥ 25 dB (30–60 MHz) ≥ 20 dB (60–125 MHz) |
| Tính năng | Chất liệu/Thông số kỹ thuật |
|---|---|
| Vật liệu nhà ở | Nhựa nhiệt dẻo, UL 94V-0, Đen |
| Lá chắn kim loại | Đồng thau mạ niken 20 μin |
| Liên hệ / Dây lò xo | Đồng Phosphor với mạ vàng chọn lọc |
| Chân hàn | SUS430, Mạ hàn, 0,50 × 0,35 mm |
| Độ bền giao phối | Tối thiểu 750 chu kỳ giao phối |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Nhiệt độ bảo quản | -25°C đến +85°C |
| Loại | tham số | Kích thước |
|---|---|---|
| Kích thước tổng thể | Chiều rộng | 16,00 mm [0,630 inch] |
| Chiều cao (Nhà ở)* | 13,60 mm [0,536 inch] | |
| Độ sâu (Chiều dài) | 21,30 mm [0,839 inch] | |
| Ghim & Định vị bài viết | Chiều dài chân tín hiệu phía sau | 3,20 mm [0,126 in] |
| Chiều cao trụ định vị bằng nhựa | 3,20 mm [0,126 in] | |
| Kích thước chân đèn LED phía trước (Độ dày × Chiều rộng) | 0,50 × 0,60 mm [0,020 × 0,024 inch] (4 chân) | |
| Độ dày chân tín hiệu phía sau | 0,35 mm [0,014 in] (8 chân) | |
| Mặt trước (Bố cục LED) | Cấu hình LED | Bên trái: Đèn LED xanh / Phải: Đèn LED màu vàng |
| Khoảng cách chân đèn LED bên trái (Xanh lục) | 3,10 mm [0,122 in] | |
| Khoảng cách chân đèn LED bên phải (Vàng) | 3,00 mm [0,118 inch] | |
| Chân đèn LED ngoài cùng bên trái tới cạnh đầu nối | 3,10 mm [0,122 in] | |
| Khoảng cách trung tâm chân đèn LED bên ngoài | 11,43 mm [0,450 inch] | |
| Khoảng cách nhìn bên | Pin LED phía trước vào tab tấm chắn phía trước | 6,35 mm [0,250 in] |
| Pin LED phía trước vào Trung tâm Bưu điện Nhựa | 8,89 mm [0,350 inch] | |
| Trung tâm Bưu điện Nhựa đến Hàng Pin Tín hiệu số 1 | 3,15 mm [0,124 inch] | |
| Hàng chân tín hiệu thứ 1 đến hàng chân tín hiệu thứ 2 | 1,20 mm [0,047 inch] | |
| Nhìn từ dưới lên / Dấu chân PCB | Khoảng cách tab tấm chắn phía trước | 11,43 mm [0,450 inch] |
| Bài viết định vị nhựa dưới cùng Khoảng cách | 11,43 mm [0,450 inch] | |
| Khoảng cách chốt tín hiệu phía sau (Chân liền kề) | 1,27 mm [0,050 inch] | |
| Trung tâm tab từ mặt trước đến mặt sau | 10,70 mm [0,422 inch] | |
| Trung tâm trụ nhựa đến trung tâm tab tấm chắn phía sau | 5,08 mm [0,200 in] | |
| Trung tâm Tab Tấm chắn phía trước đến Trung tâm Bưu điện Nhựa | 3,38 mm [0,133 in] |
KLA1T109-43LF được thiết kế với dấu chân PCB tiêu chuẩn hóa hỗ trợ lắp ráp xuyên lỗ tự động.
Ưu điểm thiết kế chính bao gồm:
Dấu chân được tiêu chuẩn hóa giúp giảm nỗ lực thiết kế lại khi thay thế các đầu nối Gigabit RJ45 MagJack tương thích.
KLA1T109-43LF là mộtĐầu nối Gigabit RJ45 một cổng có nam châm tích hợp, được thiết kế cho các ứng dụng Ethernet IEEE 802.3ab 1000BASE-T.
Đúng. Nó tích hợp các máy biến áp cách ly Ethernet, điện trở phù hợp trở kháng và tụ điện cao áp vào vỏ đầu nối RJ45.
Đầu nối hỗ trợEthernet Gigabit 1000BASE-Ttruyền qua cáp UTP Loại 5.
Từ tính tích hợp cung cấpCách ly 1500Vrmsgiữa Ethernet PHY và cáp mạng.
Đúng. Đầu nối bao gồm một đèn LED màu xanh lá cây và một đèn LED màu vàng, thường được sử dụng cho chỉ báo Liên kết, Tốc độ hoặc Hoạt động.
Đúng. KLA1T109-43LF tuân thủ các yêu cầu về môi trường RoHS.
Đúng. LINK-PP cung cấp các giải pháp LPJG0801ABNL Gigabit RJ45 MagJack tương thích với hiệu suất điện tương đương, khả năng tương thích PCB và hỗ trợ sản xuất lâu dài.
