Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 7498011122AR
Tài liệu: LPJ19911ADNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.08-$1.79
chi tiết đóng gói: Băng & Cuộn
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
Số sản phẩm: |
7498011122AR |
Loại kết nối: |
RJ45 |
Ứng dụng: |
10/100 Base-T, AutoMDIX |
Kiểu lắp: |
Cạnh bo mạch, gắn bề mặt |
Chấm dứt: |
Hàn |
Che chắn: |
Được che chắn, EMI Finger |
Màu đèn LED: |
Vàng-Xanh |
Nhiệt độ hoạt động: |
-40 ° C ~ 85 ° C. |
Số sản phẩm: |
7498011122AR |
Loại kết nối: |
RJ45 |
Ứng dụng: |
10/100 Base-T, AutoMDIX |
Kiểu lắp: |
Cạnh bo mạch, gắn bề mặt |
Chấm dứt: |
Hàn |
Che chắn: |
Được che chắn, EMI Finger |
Màu đèn LED: |
Vàng-Xanh |
Nhiệt độ hoạt động: |
-40 ° C ~ 85 ° C. |

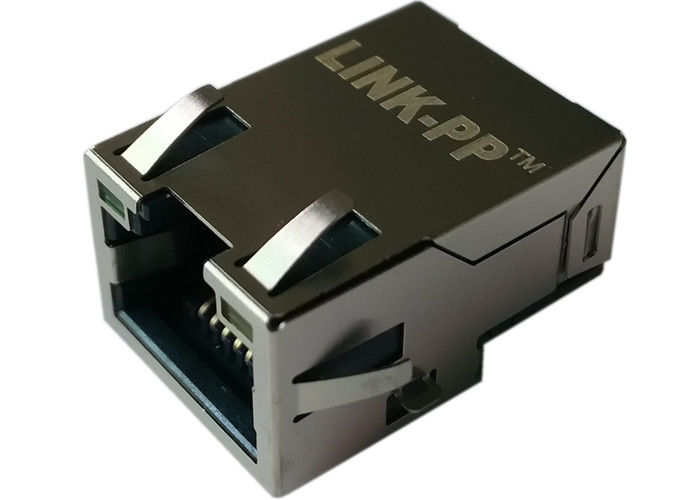

7498011122AR RJ45 được bảo vệ với bộ biến áp LAN tích hợp cho 10/100Base-T. SMT gắn cạnh bảng, DOM LED (màu vàng-xanh), 1:1 xoay, cảm ứng 350μH, Hipot 2250VDC.Lý tưởng cho Ethernet công nghiệp và giao diện LAN mạnh mẽ.
Kết nối RJ45 có độ tin cậy cao, được bảo vệ với bộ biến áp LAN tích hợp cho các ứng dụng 10/100Base-Tđược thiết kế cho thiết bị mạng công nghiệp và thương mại.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số sản phẩm | 7498011122AR |
| Mô tả | LAN-Transformer WE-RJ45LAN 10/100Base-T |
| Loại kết nối | RJ45 (Bảo vệ) |
| Các cảng | 1 |
| Lắp đặt | Bề bảng, mặt đất (SMT) |
| Việc chấm dứt | Đuất |
| Các tab Shield | Vâng. |
| Định hướng tab | Lên lên. |
| Đèn LED | Màu vàng-Xanh |
| Hỗ trợ PoE | Không có PoE |
| Cải thiện CMRR | Không. |
| Thử nghiệm Hipot | 2250 VDC, 1 phút |
| Tiêu chuẩn | IEEE 802.3u phù hợp (10/100Base-TX) |
| Auto MDIX | Vâng. |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tỷ lệ dữ liệu | 10 / 100 Mbps |
| Khả năng dẫn điện | 350 μH |
| Tỷ lệ quay | 1: 1 |
| Mất tích nhập | ≤ -1,0 dB (1100 MHz) |
| Mất trở lại (100 Ω) | 1 ¢30 MHz: ≥ -18 dB |
| 3060 MHz: ≥ -14 dB | |
| 60~80 MHz: ≥ -12 dB | |
| 80-100 MHz: ≥ -10 dB | |
| Việc từ chối chế độ thông thường (CMR) | ≥ -35 dB (1100 MHz) |
| Crosstalk | ≥ -35 dB (1100 MHz) |
1. EMI / sự toàn vẹn tín hiệu trong môi trường công nghiệp
Giải pháp:Cơ thể RJ45 được bảo vệ với ngón tay EMI và biến áp tích hợp (CMR ≥ -35 dB) giảm thiểu sự ghép nhiễu chế độ chung.
2- Phù hợp lắp ráp và dòng chảy lại cho sản xuất SMT
Giải pháp:Gói SMT cạnh bảng được thiết kế để tự động chọn và đặt và hàn tái dòng (theo hồ sơ tái dòng của nhà cung cấp).
3. phạm vi hoạt động không chắc chắn cho thiết bị thực địa
Giải pháp:Phạm vi hoạt động được chỉ định (-40 °C đến + 85 °C) làm giảm rủi ro trong các triển khai ngoài trời hoặc công nghiệp.
4- Bằng chứng tuân thủ và thử nghiệm được yêu cầu bởi QA
Giải pháp:IEEE 802.3u tuân thủ, Hipot 2250 VDC / 1 phút bao gồm báo cáo thử nghiệm trong gói mua sắm.
