Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO9001,SGS,UL,CE,REACH
Số mô hình: MIC24121-5308W-LF3
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 200 máy tính
Giá bán: $1.0
chi tiết đóng gói: 60 cái trong 1 khay, 22 khay trong 1 thùng carton, đó là 37 * 30 * 30 cm, 10 KGS (1320 cái) của mỗi
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
Số phần: |
MIC24121-5308W-LF3 |
Sản xuất hàng loạt: |
LPJ19911ADNL |
Munafactuer gốc: |
LIÊN KẾT-PP |
Ứng dụng: |
Ethernet 10/100Base-T |
Chấm dứt: |
Hàn |
Phong cách gắn kết: |
SMT / Gắn bề mặt |
Cấu hình cổng: |
Cổng RJ45 1×1 |
Sự cách ly: |
2250 VDC |
Số phần: |
MIC24121-5308W-LF3 |
Sản xuất hàng loạt: |
LPJ19911ADNL |
Munafactuer gốc: |
LIÊN KẾT-PP |
Ứng dụng: |
Ethernet 10/100Base-T |
Chấm dứt: |
Hàn |
Phong cách gắn kết: |
SMT / Gắn bề mặt |
Cấu hình cổng: |
Cổng RJ45 1×1 |
Sự cách ly: |
2250 VDC |

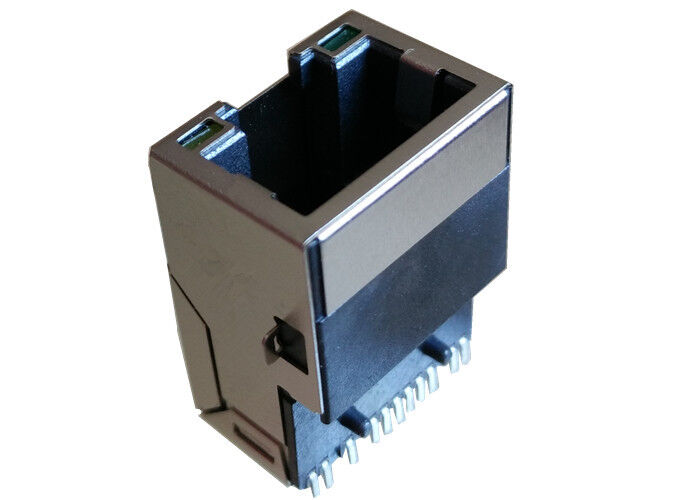

MIC24121-5308W-LF3 là đầu nối RJ45 SMT 10/100BASE-T với từ tính tích hợp, cách ly 2250V, 350µH OCL, –40 đến +85°C.
| Thông số | Thông số kỹ thuật |
|---|---|
| Ứng dụng | Được thiết kế choEthernet 10/100BASE-T |
| Độ tự cảm (OCL) | 350 µH min.@ 100 kHz, 100 mV, thiên áp DC 8 mA (J1–J2; J3–J6, Lp) |
| Điện áp chịu điện môi | 2250 VDC, 1 phút (giữa P1–J1, P1 được nối với P4) |
| Tỷ lệ vòng dây / Phân cực (RX) | (P1–P3) : (J1–J2) = 1 : 1 ±2% |
| Tỷ lệ vòng dây / Phân cực (TX) | (P4–P6) : (J3–J6) = 1 : 1 ±2% |
| Tổn hao chèn | ≤ –1.0 dB(1 MHz – 100 MHz) |
| Tổn hao phản hồi | ≥ –18 dB(1 – 30 MHz) |
| ≥ –16 dB(30 – 45 MHz) | |
| ≥ –14 dB(45 – 60 MHz) | |
| ≥ –12 dB(60 – 80 MHz) | |
| Xuyên âm | ≤ –35 dB(1 MHz – 100 MHz) |
| Loại bỏ chế độ chung (CMR) | ≤ –35 dB(1 MHz – 100 MHz) |
| Phạm vi nhiệt độ hoạt động | –40 °C đến +85 °C |
MIC24121-5308W-LF3 tích hợp từ tính Ethernet trực tiếp bên trongvỏ đầu nối RJ45, cho phép các nhà thiết kế loại bỏ các thành phần biến áp rời rạc.
Điều này cải thiện tính toàn vẹn tín hiệu, giảm EMI và đơn giản hóa việc định tuyến PCB trong các bố cục mật độ cao.
Điện áp cách ly cao và khả năng loại bỏ chế độ chung mạnh mẽ làm cho nó phù hợp với môi trường Ethernet công nghiệp.
