Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 08B1-1X1T-36-F
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 60 chiếc
Giá bán: $ 0.76
chi tiết đóng gói: 60 cái/khay, 11 khay (660 cái/thùng)
Thời gian giao hàng: 3-5 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Mã sản phẩm: |
08B-11X1T-36-F |
Loại kết nối: |
RJ45 có từ tính tích hợp (MagJack) |
Cổng: |
1×1 (cổng đơn) |
Tốc độ dữ liệu: |
10/100BASE-T (AutoMDIX) |
Kiểu lắp: |
thông qua lỗ |
Định hướng: |
Góc 90° (phải), tab lên |
đèn led: |
Không có |
Che chắn: |
Được che chắn, EMI Finger |
Mã sản phẩm: |
08B-11X1T-36-F |
Loại kết nối: |
RJ45 có từ tính tích hợp (MagJack) |
Cổng: |
1×1 (cổng đơn) |
Tốc độ dữ liệu: |
10/100BASE-T (AutoMDIX) |
Kiểu lắp: |
thông qua lỗ |
Định hướng: |
Góc 90° (phải), tab lên |
đèn led: |
Không có |
Che chắn: |
Được che chắn, EMI Finger |

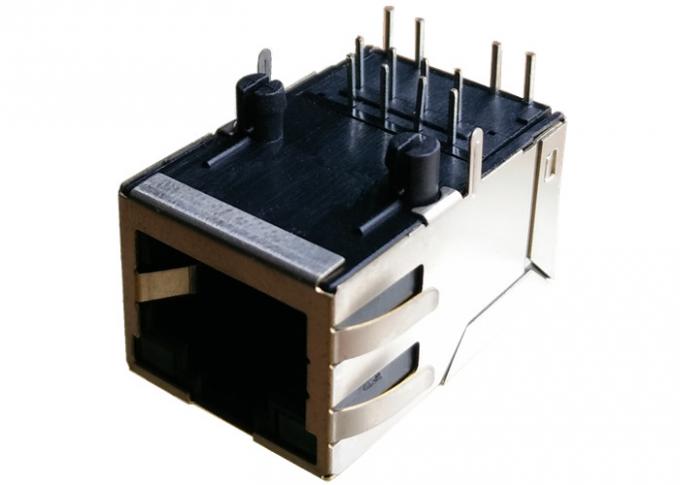

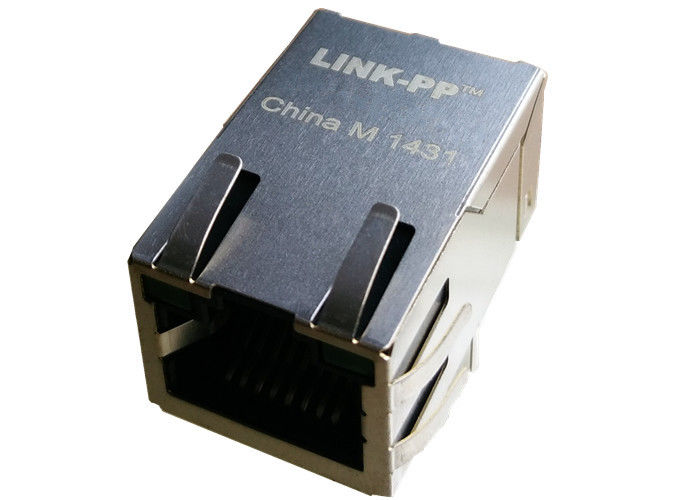

08B-11X1T-36-F MagJack ️ Cây kết nối RJ45 10/100BASE-T được bảo vệ, cổng 1 × 1, lỗ thông qua, tab-up, không có đèn LED, -40 ° C đến +85 ° C, được công nhận RoHS & UL. Lý tưởng cho các bảng SMT công nghiệp và mạng.
08B-11X1T-36-Flà một cổng duy nhấtđầu nối RJ45 được bảo vệvới từ tính Ethernet tích hợp, được thiết kế cho10/100BASE-Tcác ứng dụng.
Đây là lỗ thông qua, góc phải (90 °) RJ45 kết nối tính năngđịnh hướng tab-up,Không có đèn LED, vànhiệt độ hoạt động công nghiệp từ -40 °C đến +85 °C, làm cho nó lý tưởng cho mạng mạnh mẽ và thiết kế Ethernet nhúng.
Các kết nối tích hợp từ tính hiệu suất cao phù hợp vớiIEEE 802.3 yêu cầu cách ly, cung cấp tính toàn vẹn tín hiệu tuyệt vời, ngăn chặn EMI và độ tin cậy hệ thống trong khi giảm số lượng thành phần bên ngoài.
| Parameter | Giá trị |
|---|---|
| Loại kết nối | RJ45 |
| Số cảng | 1 |
| Số hàng | 1 |
| Cấu hình cổng | Tab lên |
| Định hướng | góc thẳng (90°) |
| Loại lắp đặt | Qua lỗ |
| Việc chấm dứt | Đuất |
| Chiều cao trên PCB | 0.531" (13.49 mm) |
| Vệ chắn | Được bảo vệ, ngón tay EMI |
| Số lượng lõi cho mỗi Jack | 4 |
| Đèn LED | Không chứa đèn LED |
| Hướng dẫn của Hội đồng | Vâng. |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tỷ lệ quay (TX / RX) | 1CT: 1 |
| DCL @ 100 kHz / 100 mV RMS (8 mA DC bias) | 350 μH phút. |
| Mất đầu vào (1 MHz 100 MHz) | -1,0 dB tối đa |
| Mất trở lại (130 MHz) | ≥ -18 dB |
| Mất trở lại (3060 MHz) | ≥ −18 + 20·log ((F/30MHz) dB |
| Mất trở lại (60~80 MHz) | ≥ -12 dB |
| Cross talk (TX RX, 500 kHz 100 MHz) | ≥ -35 dB |
| Phân loại CM đến CM (100 kHz-100 MHz) | ≥ -30 dB |
| CM đến từ chối DM (100 kHz ∼100 MHz) | ≥ -40 dB |
| Hipot (độc lập) | 1500 Vrms |
| Được thử nghiệm | IEEE 802.3 yêu cầu cách ly (100% sản xuất được kiểm tra) |
Tất cả các đơn vị100% được thử nghiệm trong sản xuấtđể tuân thủIEEE 802.3 yêu cầu cách ly.
1. Nhà ở:Thermoplastic PBT, màu đen
2. Liên lạc:Đồng hợp kim đồng
3- Đinh:Sợi đồng phủ thiếc
4. khiên:Nickel được mạ trước trên hợp kim đồng
