Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO9001,SGS,UL,CE,REACH
Số mô hình: 0826-1X2T-23-F
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $1.1-$5.19
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: trong vòng 2-3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000K/tháng
Mã sản phẩm: |
0826-1X2T-23-F |
Số lượng cổng: |
Cổng kép (1×2) |
Loại kết nối: |
Gigabit Magjack |
Ứng dụng: |
10/100/1000 cơ sở-T |
Kiểu lắp: |
Qua lỗ |
Định hướng: |
90 ～ góc (phải) |
Chấm dứt: |
Hàn |
Che chắn: |
Được che chắn, EMI Finger |
Mã sản phẩm: |
0826-1X2T-23-F |
Số lượng cổng: |
Cổng kép (1×2) |
Loại kết nối: |
Gigabit Magjack |
Ứng dụng: |
10/100/1000 cơ sở-T |
Kiểu lắp: |
Qua lỗ |
Định hướng: |
90 ～ góc (phải) |
Chấm dứt: |
Hàn |
Che chắn: |
Được che chắn, EMI Finger |

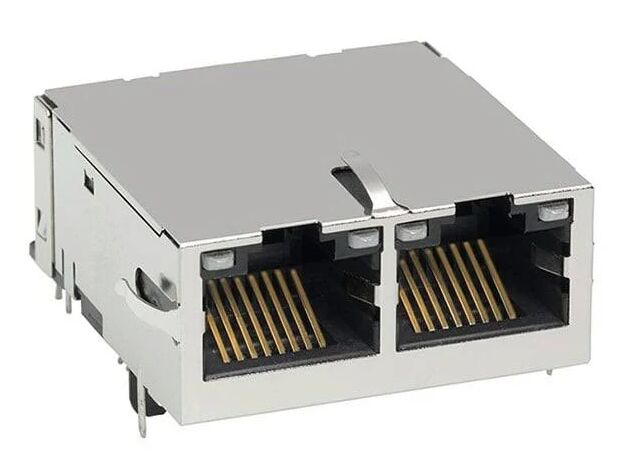

0826-1X2T-23-F Gigabit MagJack cổng kép RJ45 kết nối với từ tính tích hợp, 12 lõi, màn chắn EMI, cách ly 1500Vrms và chỉ số LED cho thiết bị mạng 10/100/1000Base-T Ethernet.
Các0826-1X2T-23-F Gigabit MagJacklà mộtđầu nối RJ45 hai cổng (1 × 2) với từ tính Ethernet tích hợp, được thiết kế choỨng dụng 10/100/1000Base-T Gigabit Ethernet.
Cái này.MagJack RJ45 được bảo vệ góc phải xuyên lỗtích hợpCác bộ biến đổi LAN, bộ lọc chế độ chung và đèn LED kép, cho phép thiết kế PCB đơn giản hóa trong khi đảm bảoTính toàn vẹn tín hiệu, ngăn chặn EMI và hiệu suất cô lập phù hợp với IEEE 802.3.
Với12 lõi mỗi cổng và hướng tab-up,0826-1X2T-23-Fđược sử dụng rộng rãi trong thiết bị mạng như chuyển mạch Ethernet, router, thẻ giao diện mạng (NIC) và thiết bị Ethernet công nghiệp.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | 0826-1X2T-23-F |
| Loại kết nối | RJ45 MagJack |
| Cấu hình cổng | 1 × 2 (cùng cổng) |
| Tốc độ Ethernet | 10/100/1000Base-T |
| Ứng dụng | Ethernet LAN, Auto-MDIX |
| Loại lắp đặt | Qua lỗ |
| Định hướng | góc thẳng (90°) |
| Việc chấm dứt | Đuất |
| Chiều cao trên PCB | 13.59 mm |
| Màu LED | Xanh / Cam / Màu vàng |
| Định hướng tab | Lên lên. |
| Số lượng lõi cho mỗi Jack | 12 |
| Vệ chắn | Được bảo vệ bằng ngón tay EMI |
| Bao bì | Thẻ |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tỷ lệ quay | 1CT: 1CT ± 2% (TP1-TP4) |
| Chất dẫn điện (OCL) | ≥ 350 μH @ 100kHz, 100mV RMS |
| Tần số | Mất tối đa |
|---|---|
| 0.1 ¢1 MHz | -1,1 dB |
| 1 ¢65 MHz | -0,5 dB |
| 65-100 MHz | -0,8 dB |
| 100-125 MHz | -1,2 dB |
| Tần số | Khoảng phút |
|---|---|
| 00,540 MHz | -18 dB |
| 40-100 MHz | −12 + 20log ((f/80MHz) dB |
| Parameter | Thông số kỹ thuật |
|---|---|
| CM-CM từ chối | ≥ -30 dB (100kHz100MHz) |
| CM-DM từ chối | ≥ -35 dB (100kHz100MHz) |
| Parameter | Thông số kỹ thuật |
|---|---|
| Động vật | 1500 Vrms |
| Tuân thủ | IEEE 802.3 yêu cầu cách ly |
Tất cả các đơn vị100% sản xuất được kiểm trađể đảm bảo tuân thủ các tiêu chuẩn cách ly Ethernet.
| Parameter | Giá trị |
|---|---|
| Điện áp phía trước | 2.1 V type @20mA |
| Độ dài sóng chủ đạo | 590 nm type |
| Màu sắc | Điện áp phía trước | Độ dài sóng chủ đạo |
|---|---|---|
| Xanh | 2.2 V type | 565 nm |
| Cam | 2.0 V type | 610 nm |
| Thành phần | Vật liệu |
|---|---|
| Nhà ở | PBT nhiệt nhựa |
| Đánh giá khả năng cháy | UL94-V0 |
| Liên lạc | Đồng hợp kim đồng |
| Bọc tiếp xúc | 30 μin vàng cứng |
| Vệ trường | Đồng hợp kim đồng nickel |
| Sợi | Sợi đồng phủ thiếc (0,018") |
AGigabit MagJacklà một đầu nối RJ45 tích hợp từ tính Ethernet (điện biến và choke chế độ chung) bên trong lồng kết nối, đơn giản hóa thiết kế PCB cho các thiết bị Ethernet.
Các đầu nối hỗ trợ10Base-T, 100Base-TX và 1000Base-T Ethernetcác ứng dụng phù hợp vớiTiêu chuẩn IEEE 802.3.
Các từ tính tích hợp cung cấpKhả năng cách ly 1500Vrms, đáp ứng các yêu cầu an toàn Ethernet được xác định bởiIEEE 802.3.
Bộ kết nối được thiết kế đểNhiệt độ hoạt động từ 0°C đến +70°C, thích hợp cho thiết bị mạng thương mại.
