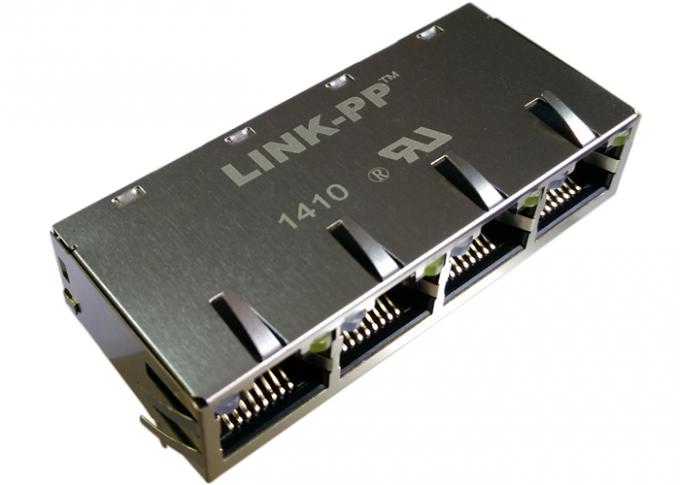

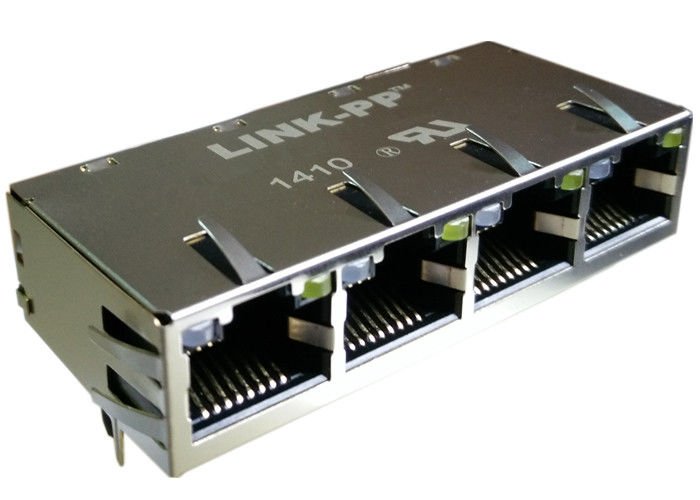

08261D4TM1-F POE RJ45 Nối Quad Port 1x4 Gigabit Magjack 10/100/1000 Lan
0826-1X4T-GH-F | Quad Port POE RJ45 | 1x4 Gigabit POE Magjak | 10/100/1000 POE Rj45 jack |
Thiết kế mẫu : 【 0826-1X4T-GH-F 】
08261D4TM1-F POE RJ45 Nối Quad Port 1x4 Gigabit Magjack 10/100/1000 Lan
• 0826-1X4T-GH-F Rj45 Cổng Quad POE Rj45 Pinout
• 1x4 Giắc cắm Rj45 ConnecTor / Quad Rj45 826-1X4T-GH-F POE Cấu hình Rj45
• Rj45 đa connecTor / 1 x 4 Rj45 Được bảo vệ 0826-1X4T-GH-F POE Cấu hình pin Rj45
• 1x4 chân Rj45 / 1x10 / 100 / 1000Base-Tx Fast Ethernet Rj45 chân Rj45 Rj45
• Đầu nối Rj45 1x / 1xRj45 1GB 0826-1X4T-GH-F poe Rj45
• Đầu nối Ethernet Rj45 1x4 / Kết nối nhiều Ethernet
• Rj45 poe Connector / POE Rj45 cấu hình pin / Ian Transformer Rj45 1000 Baset POE
• Ext Tem. -40 ° đến + 85 ° C
• Thiết kế tích hợp bảo tồn không gian bảng có giá trị
• Điện áp hỏng hóc tối thiểu của 1500 Vrms
• Thiết kế mô-đun thích ứng, có độ tin cậy cao hơn
• Giảm số lượng pin để cải thiện nhiễu xuyên âm và định tuyến theo dõi PCB tối ưu
• Phần sản xuất hàng loạt [LPJXXXXNL]
MAG.REVERSE LATCH,
LED tùy chọn; EMI-ngón tay Tùy chọn.
0826-1X4T-GH-F POE Kết nối RJ45 Cổng Quad 1x4 Gigabit Magjack 10/100/1000 Lan
1. Tính năng loại sản phẩm:
1) Loại sản phẩm: Nữ kết nối
2) Jack Type = RJ45 Đến Ethernet
3) Hồ sơ = Tiêu chuẩn hoặc Cấu hình Thấp
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)
2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 4
3. Đặc điểm điện:
1) Được che chắn hoặc không được che chắn
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Có hoặc Không có
2) Phương pháp chấm dứt = Hàn
5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa / Xếp chồng
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB
6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết
7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,
Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
Reflow-Solder có khả năng đến 245 ° C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Xanh lục
2) Màu LED phải (Vị trí số 2) = Màu vàng
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
12.Power qua Ethernet: Có hoặc không có
Ứng dụng cho người dùng thiết bị đầu cuối
Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức Gateway Gateway, chuyển mạch ethernet nhanh. ..
Lợi thế cạnh tranh
Cổng kết nối RJ45 Quadged 0826-1X4T-GH-F POE
18 năm kinh nghiệm sản xuất,
2600 nhân viên,
Kiểm tra 100%
Thời gian giao hàng linh hoạt
