Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LP6096ANL
Tài liệu: LP6096ANL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$0.8
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Đặc điểm kỹ thuật: |
LP6096ANL |
Loại máy biến áp: |
Poe+ Gigabit Ethernet |
Kích thước: |
17,53 mm dài x 16,10 mm rộng x 5,840 mm cao |
tệp: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Tốc độ dữ liệu: |
1000base-T |
Số kênh/cảng: |
đơn |
PoE: |
PoE+ |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Đặc điểm kỹ thuật: |
LP6096ANL |
Loại máy biến áp: |
Poe+ Gigabit Ethernet |
Kích thước: |
17,53 mm dài x 16,10 mm rộng x 5,840 mm cao |
tệp: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Tốc độ dữ liệu: |
1000base-T |
Số kênh/cảng: |
đơn |
PoE: |
PoE+ |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
| Chữ thập | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

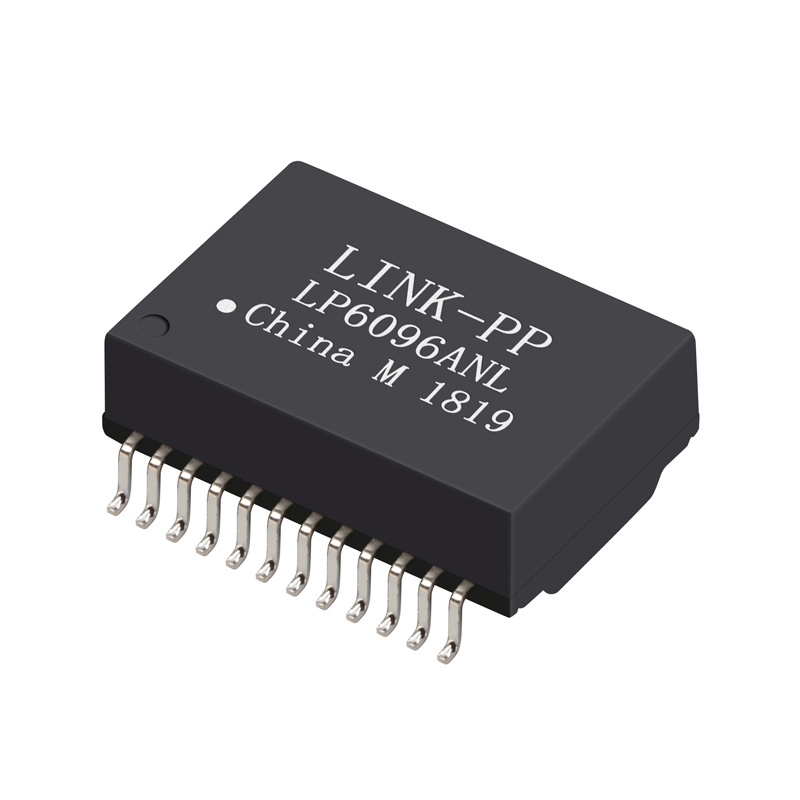

LP6096ANLlà một độ tin cậy caoGigabit Ethernet LAN Transformerđược thiết kế đểỨng dụng 10/100/1000Base-T Ethernet.
Bộ biến áp một cổng này có tính năng1Tỷ lệ xoay 1:1 cho cả máy phát và máy thu, mộtXây dựng khung mở, và hỗ trợMôi trường mạng PoE+.
VớiBao bì gắn bề mặt, hoạt động nhiệt độ mở rộng từ-40°C đến +85°C, và khả năng tương thích MDI / MDI-X tự động, LP6096ANL lý tưởng cho mạng doanh nghiệp, Ethernet công nghiệp và thiết bị truyền thông hiệu suất cao.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần LINK-PP | LP6096ANL |
| Loại biến áp | Bộ biến áp LAN |
| Tình trạng phần | Hoạt động |
| Ứng dụng | Ethernet (PoE+) |
| Số cảng | Cảng duy nhất |
| Tốc độ | 10/100/1000Base-T |
| Xây dựng | Mở khung |
| Loại lắp đặt | Mặt đất |
| Gói | Nhạc băng và cuộn |
| Số pin | 24 chân |
| Các lõi theo cảng | 8 |
| Auto MDI/MDI-X | Vâng. |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Điểm | Thông số kỹ thuật |
|---|---|
| Tỷ lệ quay | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Mất tích nhập (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Mất trở lại (dB Min) | 1 ¢ 40MHz: -1640 ¢ 100MHz: -10 |
| Crosstalk (dB Min) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Số dư DCR | 1Ω ± 0,05Ω |
| Dòng điện đồng chiều cân bằng | 720mA tối đa @ 57VDC liên tục |
| Động vật | 1500Vrms |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
Cấu hình này đơn giản hóa sản xuất PCB khối lượng lớn và đảm bảo độ tin cậy hàn nhất quán.
Hỗ trợ 10Mbps, 100Mbps và 1000Mbps (Gigabit Ethernet).
Vâng, bộ biến áp được thiết kế cho các giao diện Ethernet hỗ trợ môi trường PoE +.
Vâng, phạm vi hoạt động từ -40 °C đến +85 °C làm cho nó phù hợp với các ứng dụng công nghiệp.
