Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: 2R2116-B082-7F / TS8121A
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Không có mục: |
2R2116-B082-7F / TS8121A |
Thể loại: |
PoE Magnetics, Mô-đun VoIP 10 / 100BASE-TX |
Tỉ lệ lần lượt: |
1CT: 1CT |
lắp ráp: |
Surface Mount |
Kích cỡ / kích thước: |
12,7mm X 9,3 mm |
Chiều cao - Ngồi (Tối đa): |
6.20mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Không có mục: |
2R2116-B082-7F / TS8121A |
Thể loại: |
PoE Magnetics, Mô-đun VoIP 10 / 100BASE-TX |
Tỉ lệ lần lượt: |
1CT: 1CT |
lắp ráp: |
Surface Mount |
Kích cỡ / kích thước: |
12,7mm X 9,3 mm |
Chiều cao - Ngồi (Tối đa): |
6.20mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
| 2R2116-B082-7F / TS8121A | Biến áp Lan 1: 1 | Bộ lọc nhanh Lan | 10/100 Base-T SMT |
Mô tả chính:

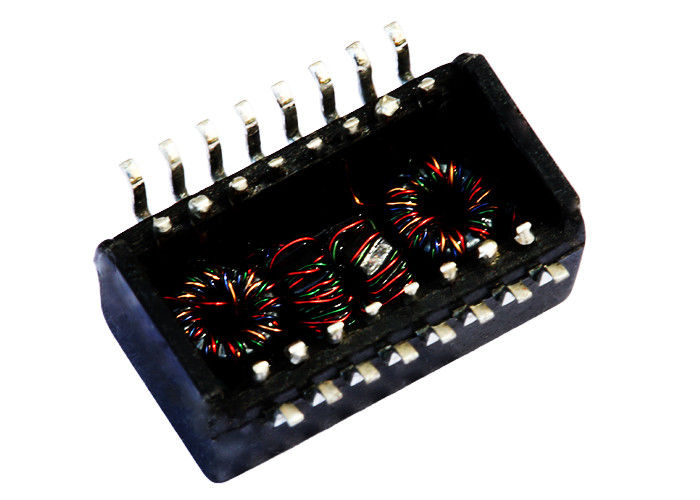

TS8121A Power Over Ethernet 2R2116-B082-7F 10 / 100BASE-TX Mô-đun từ tính VoIP
Biến áp 10 / 100Base-t Cổng đơn 2R2116-B082-7F
10/100 Base-T POE Transformer Modules 2R2116-B082-7F
Bộ chuyển đổi cổng đơn Ethernet nhanh POE TS8121A
RoHS nhiệt độ reflow nhiệt độ đánh giá 245 ° C
Hiệu suất tuân thủ IEEE 802.3af / ANSI X3.263
Lợi thế cạnh tranh
☛ Tuân thủ IEEE802.3af
☛ UL / EN60950 Được công nhận
☛ Kiểm tra điện 100%
☛ 1500Vrms Hi-Pot
☛ Xây dựng khung mở bằng sáng chế
☛ Nhà thiết kế và Nhà sản xuất trong 18 năm.
Works 2500 công trình, 4 cây
☛ Chắc chắn vượt qua bộ phân tích mạng Fluke
☛ Cổ phiếu hoặc 4 tuần.
☛ Thiết kế linh hoạt theo thông tin yêu cầu của khách hàng mà không cần bất kỳ khoản phí ngoại lệ nào.
| Số cổng | Các ứng dụng | Tỉ lệ lần lượt | Power Over Ethernet |
| Cổng đơn | 10 / 100Base-T | 1: 1 | Tín hiệu POE Xfrmr |
| Bao bì | Hướng Tab | Kiểu lắp | Liên hệ |
| Reel, Carton | - - | SMT / SMD | - - |
| Số chân | Che chắn | Điện áp cách ly | Màu LED |
| 16 Ghim | - - | 1500 Vrms | --- |
GHI CHÚ:
1. Được thiết kế để hỗ trợ ứng dụng,
chẳng hạn như SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub và Switch.
2. với tỷ lệ lượt khác nhau.
3.RoHS "NLE" đỉnh hàn xếp hạng 245 ℃.
Thông số kỹ thuật điện @ 25 ℃
Tỷ lệ 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100KHz, 100mV, 8mADC Bias
3. mất mất:
0.1-100MHz: -1.0dB MAX
4.Return Loss (dB TYP):
30MHz: -18 60MHz: -14
80MHz: -12
5.Crosstalk (dB TYP):
30MHz: -35 60MHz: -35
100MHz: -35
6.DCMR (dB TYP):
30MHz: -40 50MHz: -40
100MHz: -40
7. Isolation điện áp: 1500Vrms MIN
8. Nhiệt độ hoạt động: 0 ℃ ～ 70 ℃.
| TS8121A Lan biến áp 10/100 BASE-T 1 PORT, 16 PINS SMT loại 2R2116-B082-7F | ||
|---|---|---|
| TS8121A | DA4T103A3 | 2R2116-B082-7F |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| TS8121A / LU1T516-34 LF | 2R2116-B082-7F | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF / LU1T516-43 LF | 2R2116-B082-7F | KLA1S109M-43 LF |
| HX2009NL / TS8121A | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | 2R2116-B082-7F | KLA1T109 LF |
| S558-5999-T3-F / TS8121A | S558-5999-T3-F | TG111-E032NYRL |
