Biến thế một cổng 100B-1003X 10 / 100BASE-TX 100B-1003FNL, 100B-1003

cáciNRCORE 100B-1003Xlà một cổng đơn cấp Mil-AeroMô-đun biến áp rời rạc Fast Ethernet 10/100Base-TXtrong gói gắn trên bề mặt (SMT) 16 chân (12,95 × 6,98 × 6,22 mm). Được thiết kế để đạt được độ tin cậy quan trọng, nó có nhiệt độ hoạt động cực cao-55°C đến +125°C,1500 Vrmsđiện áp chịu đựng điện môi (DWV), độ tự cảm hở mạch tối thiểu (OCL) của350 µH với độ lệch DC 8mAvà mộtMSL 3đánh giá. Để loại bỏ sự phát triển thảm khốc của râu thiếc trong các hệ thống bay và phòng thủ, lớp hoàn thiện thiết bị đầu cuối mặc định của nó là xác thựcSn63Pb37 (Thiếc/Chì)với điện trở hồ sơ phản xạ cực đại của235°C. Cả hai kênh TX và RX đều kết hợp bộ điều khiển bên trongCuộn cảm + Biến áp (C,T)cấu trúc liên kết.

Thông số kỹ thuật:

1. Hiệu suất điện (@ 25°C)

2. Xếp hạng về Môi trường, Vật liệu & Lắp ráp

Bảng dữ liệu mô-đun máy biến áp 100B-1003X 10/100 BASE-TX:

Các tính năng chính của Từ tính Ehernet 16-Pin SMD 100B-1003X:

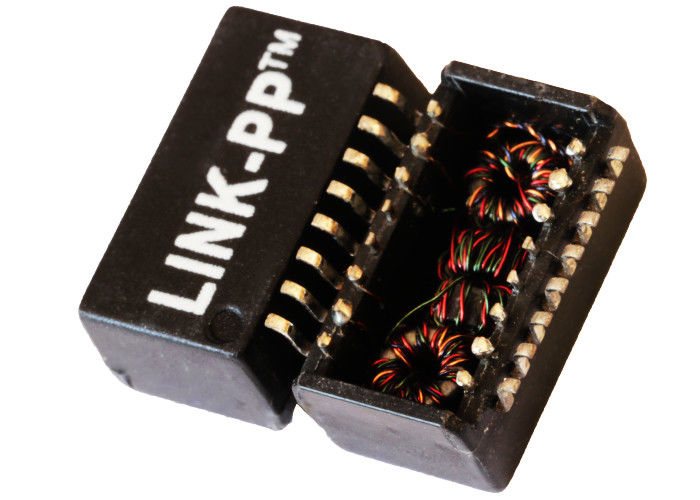

các100B-1003Xlà mô-đun biến áp Ethernet riêng biệt một cổng chắc chắn được thiết kế để cung cấp mạng quan trọng cho nhiệm vụ trong các môi trường hàng không vũ trụ, quốc phòng và công nghiệp khắc nghiệt. Hoàn toàn phù hợp vớiIEEE 802.3 10/100Base-TXtiêu chuẩn, mô-đun gắn trên bề mặt cánh mòng biển 16 chân này tích hợp các kênh truyền (TX) và nhận (RX) chính xác 1CT: 1CT, mỗi kênh được bảo vệ bởi một lớp bảo vệ bên trong.Cuộn cảm và biến áp chế độ chung (C, T)sân khấu.

Không giống như nam châm thương mại bị giới hạn ở nhiệt độ công nghiệp tiêu chuẩn, bậc "X" được xếp hạng cho hoạt động liên tục không bị ảnh hưởng từ-55°C đến +125°C. Mô-đun này được đặt trong một gói bọc epoxy có khả năng chịu được va đập cơ học nặng, rung động liên tục và chu trình nhiệt. Để đáp ứng các yêu cầu chống ria mép trong ngành hàng không vũ trụ (chẳng hạn như GEIA-STD-0005-2), đế 100B-1003X có một bộ phận chuyên dụngLớp hoàn thiện bằng thiếc eutectic Sn63Pb37, giảm thiểu hoàn toàn các mối nguy hiểm ngắn mạch liên quan đến lớp mạ thiếc nguyên chất trong hệ thống điện tử hàng không không điều áp và thiết bị chiến thuật chiến thuật.

• Phạm vi nhiệt độ đầy đủ cấp Mil-Aero: Đánh giá từ-55°C đến +125°C, đảm bảo không có hiện tượng bão hòa lõi từ hoặc suy giảm độ tự cảm khi xảy ra các dao động nhiệt cực độ.
• Độ ổn định điện cảm DC thiên vị: Cung cấp≥350 µH OCL với áp dụng độ lệch DC liên tục 8mA, ngăn ngừa hiện tượng nhiễu đường cơ sở trong môi trường có độ ồn cao.
• Lớp hoàn thiện chống râu Sn63Pb37 đích thực: Loại bỏ sự phát triển của râu thiếc cực nhỏ trong các thiết bị điện tử quan trọng cho chuyến bay (RoHS được miễn cho phòng thủ; tùy chọn "NL" có sẵn để tuân thủ thương mại không có chì).
• Hiệu suất tần số cao nâng cao: Đạt đượcSuy hao phản hồi tối thiểu 20 dBở 2/30 MHz vàTừ chối DM-to-CM tối thiểu 35 dBlên đến 100 MHz, vượt trội so với các mô-đun dòng 100B-1001 tiêu chuẩn.
• Gói SMT 16 chân chắc chắn: Kích thước 12,95 × 6,98 × 6,22 mm; dây dẫn cánh mòng biển giúp giảm sức căng phù hợp chống lại sự không khớp PCB CTE trong quá trình sốc nhiệt.

Hướng dẫn lắp ráp máy biến áp 100B-1003X Mil-Aero:

1. Trần hồ sơ Reflow (Đỉnh 235°C):
   Theo bảng dữ liệu chính thức, thân Sn63Pb37 được bọc bằng epoxy tiêu chuẩn có thể chịu đượcHồ sơ nhiệt độ cao nhất 235°C(chất lỏng ở 183°C).Không xử lý các bộ phận SnPb cơ bản theo cấu hình không chì SAC305 tiêu chuẩn (245°C–260°C), vì nhiệt dư thừa có thể gây ra hiện tượng nóng chảy lại chất hàn bên trong và tách gói.
2. MSL 3 Tầng Cuộc Sống & Làm Bánh:
   Xếp hạng ởMSL 3, mô-đun có tuổi thọ sàn là168 giờở 30°C/độ ẩm tương đối 60%. Nếu các bộ phận vượt quá cửa sổ này hoặc lớp đệm kín của túi chống ẩm (MBB) bị hỏng, hãy nướng theoIPC/JEDEC J-STD-033trước khi chỉnh lại dòng chảy.

Các mặt hàng khác

Câu hỏi thường gặp về kỹ thuật:

Câu hỏi 1: Tại sao 100B-1003X chỉ định mức suy hao chèn tối đa là 1,2 dB so với 1,0 dB trên 100B-1003 tiêu chuẩn?

MỘT: Phiên bản "X" đủ điều kiện vượt qua cửa sổ nhiệt độ mở rộng từ-55°C đến +125°C(so với -40°C đến +85°C đối với 100B-1003). Định mức tổn thất chèn cao hơn một chút (1,2 dB) dẫn đến khả năng chịu nhiệt cao hơn và biên độ ổn định của lõi cần thiết trong tổng khoảng nhiệt độ 180°C.

Câu hỏi 2: Tại sao Sn63Pb37 được ưu tiên hơn lớp mạ không chì trong phần cứng cấp Mil-Aero?

MỘT: Mạ điện bằng thiếc nguyên chất (>97% Sn) có thể tự phát triển các sợi dẫn điện cực nhỏ theo thời gian, gây ra đoản mạch giữa các pha không liên tục hoặc thảm khốc. Theo GEIA-STD-0005-2 và các quy tắc mua sắm quốc phòng, Sn63Pb37 được yêu cầu nghiêm ngặt để ngăn chặn sự phát triển của râu thiếc.

Câu hỏi 3: Có thể sử dụng 100B-1003X với đầu nối hình tròn (ví dụ: MIL-DTL-38999) không?

MỘT: Đúng. Trong các hệ thống điện tử hàng không và hải quân quan trọng, giắc cắm RJ45 bằng nhựa hiếm khi được sử dụng bên ngoài. Máy biến áp rời 100B-1003X gắn trực tiếp lên PCB, lọc các đường dây vi sai trước khi chúng định tuyến đến đầu nối D38999 hình tròn gắn trên khung chắc chắn.
