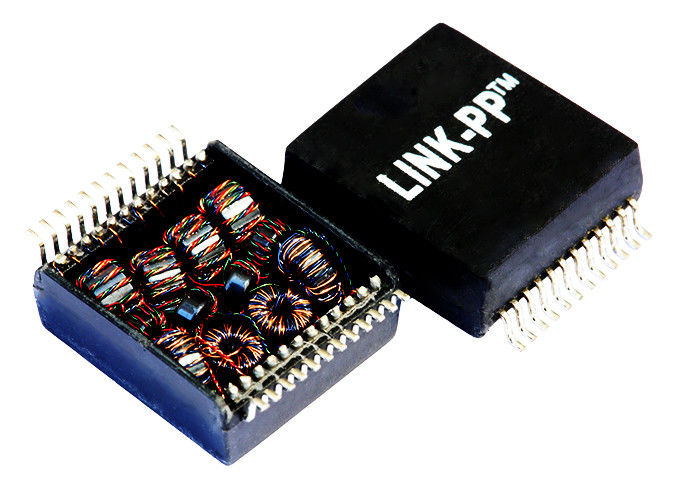

TG1G-E001NYRL Đơn cổng Gigabit Ethernet Transformer SMD Mount

TG1G-E001NYRLlà một hiệu suất caoMáy biến đổi cách ly Gigabit Ethernet một cổngđược thiết kế đểGiao diện Ethernet 10/100/1000BASE-TVới một chiếc xe nhỏ gọn.Bộ đệm gắn bề mặt SMD-24,Tỷ lệ quay 1CT:1CT,350μH OCL, và1.5kV điện áp cách ly, bộ biến áp LAN này cung cấp tính toàn vẹn tín hiệu tuyệt vời, ngăn chặn EMI và độ tin cậy lâu dài cho thiết bị mạng công nghiệp và thương mại.

TG1G-E001NYRL Nhìn chung về biến áp GigE cổng duy nhất

TG1G-E001NYRL là một bộ biến áp cách ly Gigabit Ethernet cổng duy nhất cao cấp được thiết kế cho các giao diện LAN hiệu suất cao.Mô-đun cô lập mạnh mẽ này cung cấp tính toàn vẹn và độ tin cậy tín hiệu đặc biệt cho các ứng dụng Gigabit và 10/100 Base-TX.

Được xây dựng để chịu được môi trường khắc nghiệt, TG1G-E001NYRL hoạt động hoàn hảo trên một phạm vi nhiệt độ công nghiệp rộng từ -40 ° C đến + 85 ° C. Với tỷ lệ quay 1CT: 1CT tiêu chuẩn, tuân thủ nghiêm ngặt RoHS,và lên đến 1.5 kV điện áp cô lập, nó là thành phần mạng lý tưởng cho viễn thông, tự động hóa công nghiệp và thiết bị mạng doanh nghiệp.

Các tính năng và lợi ích chính

*Gigabit sẵn sàng:Tối ưu hóa cho các ứng dụng mạng 10/100/1000 Base-TX.
*Độ tin cậy công nghiệp:Phạm vi nhiệt độ hoạt động rộng (-40 °C đến +85 °C) đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
*Sự toàn vẹn tín hiệu cao cấp:Độ điện dẫn mạch mở tối thiểu (OCL) 350μH (ở 100KHz, 0,1Vrms, 8mA DC bias) đảm bảo truyền dữ liệu đáng tin cậy và tuân thủ IEEE 802.3.
*Bảo vệ cách ly cao:1.5 kV điện áp cô lập bảo vệ các IC và thiết bị nhạy cảm khỏi sóng điện và các vấn đề vòng nối đất.
*Dấu chân tối ưu:Định dạng gói nhỏ gọn SMD-24 cho phép lắp ráp tự động, giảm chi phí sản xuất.
*Tương thích với môi trườngHoàn toàn phù hợp với RoHS và RoHS (7a).

Thông số kỹ thuật của TG1G-E001NYRL Gigabit Ethernet Transformer

TG1G-E001NYRL SMD LAN Isolation Transformer

Ứng dụng chung

Mô-đun cô lập SMD TG1G-E001NYRL rất linh hoạt và phù hợp với một loạt các ứng dụng B2B và công nghiệp, bao gồm:

1. Thiết bị mạng: Đường dẫn, chuyển mạch và trung tâm mạng.
2. IoT công nghiệp (IIoT): PC công nghiệp, điều khiển động cơ và hệ thống sản xuất tự động.
3. Truyền thông: Cổng băng thông rộng, trạm cơ sở và thiết bị tính toán cạnh.
4. Hệ thống nhúng: Máy tính một bảng và bo mạch chủ tùy chỉnh đòi hỏi cách ly LAN đáng tin cậy.

Tại sao chọn TG1G-E001NYRL?

Khi mua các thành phần cho cơ sở hạ tầng mạng quan trọng, việc giảm thiểu tổn thất gói tin và tối đa hóa tuổi thọ thiết bị là điều tối quan trọng.TG1G-E001NYRL hiệu quả lọc ra tiếng ồn chế độ thông thường và cung cấp cách ly điện mạnh mẽ, đảm bảo phần cứng mạng của bạn đáp ứng các tiêu chuẩn IEEE nghiêm ngặt trong khi chịu đựng môi trường công nghiệp nghiêm ngặt.

Chú ý

• Các mô-đun biến áp Gigabit với tùy chọn Power over Ethernet (PoE).
• Phù hợp với các thông số kỹ thuật IEEE 802.3 / IEEE 802.3af
• Đối với các bộ phận phù hợp với RoHS, thêm hậu tố️NL ️.
• RoHS ¥NL ¥ nhiệt độ hàn đỉnh:260°C ± 5°C.
• 100% được kiểm tra bằng điện để đảm bảo hiệu suất và độ tin cậy.
