Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: GST5009 LF

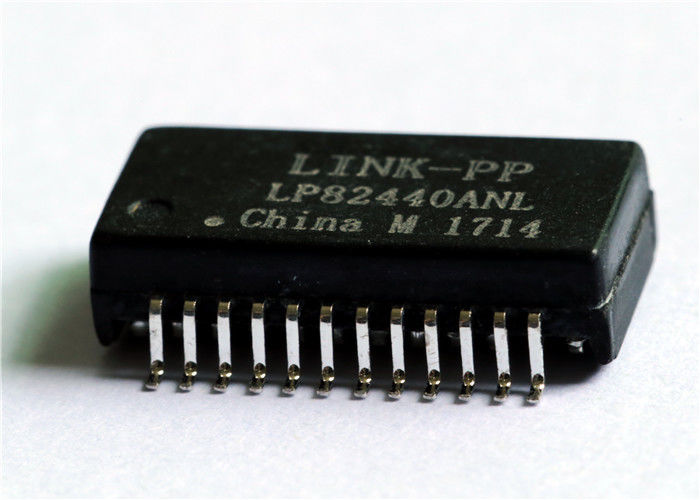

Tài liệu: LP82440ANL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$0.5
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
GST5009LF |
Thay thế: |
LP82440ANL |
Biến tỷ lệ: |
1CT : 1CT |
Kích thước / Kích thước: |
15,10mm dài x 7,10mm rộng |
Hipot: |
1500V |
Mẫu: |
Có sẵn miễn phí |
Bưu kiện: |
SOP/SMD 24 chân |
Phạm vi nhiệt độ hoạt động: |
0 ℃ đến +70 |
Hiện hành: |
350mA |
ROHS & Không chứa halogen: |
ĐÚNG |
Thông số kỹ thuật: |
GST5009LF |
Thay thế: |
LP82440ANL |
Biến tỷ lệ: |
1CT : 1CT |
Kích thước / Kích thước: |
15,10mm dài x 7,10mm rộng |
Hipot: |
1500V |
Mẫu: |
Có sẵn miễn phí |
Bưu kiện: |
SOP/SMD 24 chân |
Phạm vi nhiệt độ hoạt động: |
0 ℃ đến +70 |
Hiện hành: |
350mA |
ROHS & Không chứa halogen: |
ĐÚNG |
| Thông số | Đặc tả | Ý nghĩa Kỹ thuật |
|---|---|---|
| Tốc độ Ethernet | 100/1000 BASE-T (Gigabit) | Tuân thủ song công theo IEEE 802.3af và ANSI X3.263 |
| Khả năng tương thích PoE | IEEE 802.3af (Dòng 350 mA) | Các điểm giữa phía đường truyền chuyên dụng (MCT1–MCT4) để tiêm nguồn DC |
| Chiều cao gói | 4,00 mm [0,157 inch] (Siêu mỏng) | Phù hợp hoàn hảo cho máy chủ lưỡi 1U, bộ định tuyến mỏng và card mở rộng PCIe |
| Gói / Chân cắm | Bề mặt gắn (SMD) SOP 24 chân | Bước chân tiêu chuẩn 1,00 mm cho quy trình lấy và đặt SMT tự động năng suất cao |
| Tỷ lệ vòng dây | 1CT : 1CT (±5%) (Tất cả 4 cặp) | Cấu trúc đối xứng tương thích với các PHY chế độ điện áp & chế độ dòng điện |
| Độ tự cảm (OCL) | 350 µH Tối thiểu. (@ 100 kHz, 0,1 V, 8 mA DC) | Khả năng chống bão hòa cao dưới dòng DC không cân bằng liên tục |
| Suy hao chèn | -1,0 dB Tối đa. (1 ~ 100 MHz) | Hiệu suất truyền tải vượt trội với suy hao tín hiệu tối thiểu |
| Suy hao phản xạ (100 Ω) | -18,0 dB Tối thiểu. (1 ~ 30 MHz) | Vượt tiêu chuẩn công nghiệp để giảm thiểu phản xạ tần số cao |
| Suy hao xuyên âm | -45 dB Tối thiểu. (@ 30 MHz) | Khả năng cách ly kênh vượt trội ngăn chặn ghép chéo gói tin |
| Cách ly Hi-Pot | 1500 Vrms Tối thiểu | Ranh giới cách ly được chứng nhận bảo vệ silicon lõi khỏi các quá độ cáp |
| Thông số | Điều kiện kiểm tra | Giới hạn đặc tả |
|---|---|---|
| Tỷ lệ vòng dây (TX & RX) | 100 kHz, 0,1 V | 1CT : 1CT (±5%) |
| Độ tự cảm mạch hở (OCL) | 100 kHz, 0,1 V, 8 mA Thiên vị DC | 350 µH Tối thiểu |
| Khả năng dòng điện | Dòng liên tục phía đường truyền | 350 mA (PoE IEEE 802.3af) |
| Suy hao chèn | 1 ~ 100 MHz | -1,0 dB Tối đa |
| Suy hao phản xạ (Tải 100 Ω) | 1 ~ 30 MHz | -18,0 dB Tối thiểu |
| Suy hao phản xạ (Tải 100 Ω) | 40 MHz | -14,4 dB Tối thiểu |
| Suy hao phản xạ (Tải 100 Ω) | 50 MHz | -13,1 dB Tối thiểu |
| Suy hao phản xạ (Tải 100 Ω) | 60 ~ 80 MHz | -12,0 dB Tối thiểu |
| Suy hao phản xạ (Tải 100 Ω) | 100 MHz | -10,0 dB Tối thiểu |
| Suy hao xuyên âm | 30 MHz | -45,0 dB Tối thiểu |
| Suy hao xuyên âm | 60 MHz | -40,0 dB Tối thiểu |
| Suy hao xuyên âm | 100 MHz | -35,0 dB Tối thiểu |
| Chế độ vi sai sang chế độ chung (DCMR) | 30 MHz | -40,0 dB Tối thiểu |
| Chế độ vi sai sang chế độ chung (DCMR) | 60 MHz | -35,0 dB Tối thiểu |
| Chế độ vi sai sang chế độ chung (DCMR) | 100 MHz | -30,0 dB Tối thiểu |
| Hi-Pot điện môi (Cách ly) | 60 giây (Sơ cấp sang thứ cấp) | 1500 Vrms Tối thiểu |
| Phạm vi nhiệt độ hoạt động | Môi trường xung quanh | 0°C đến +70°C |
| Phạm vi nhiệt độ lưu trữ | Không hoạt động | -25°C đến +85°C |
| Thông số | Đặc tả |
|---|---|
| Kích thước thân | 15,10 mm [0,594 inch] × 7,10 mm [0,280 inch] |
| Tổng chiều rộng ngoài | 10,00 mm [0,394 inch] |
| Chiều cao module | 4,00 mm [0,157 inch] Tối đa. |
| Bước chân | 1,00 mm [0,039 inch] |
| Khoảng cách qua 12 chân | 11,00 mm [0,433 inch] |
| Độ đồng phẳng | ≤0,10 mm [0,004 inch] |
| Mẫu chân hàn PCB đề xuất — Chiều rộng pad | 0,60 mm [0,024 inch] |
| Mẫu chân hàn PCB đề xuất — Chiều dài pad | 1,35 mm [0,053 inch] |
| Khoảng cách hàng pad trong | 8,00 mm [0,315 inch] |
| Khoảng cách hàng pad ngoài | 10,70 mm [0,421 inch] |
Trả lời: Có. GST5009 LF hoàn toàn tuân thủ các tiêu chuẩn IEEE 802.3af, hỗ trợ dòng điện DC cân bằng liên tục lên đến 350 mA thông qua các điểm giữa chuyên dụng (Chân 15, 18, 21 và 24). Nó được thiết kế cho các Thiết bị được cấp nguồn (PD) và Thiết bị cấp nguồn (PSE) của PoE hoạt động lên đến 15,4 W.
Trả lời: Các sản phẩm thay thế tương thích hoàn toàn 100% chân cắm bao gồm LINK-PP LP82440ANL (cung cấp phạm vi nhiệt độ công nghiệp nâng cấp -40°C đến +85°C), Pulse Electronics H5008NL / HX5008NL, và Würth Elektronik 749020011. Tất cả đều có chung footprint SOP 24 chân, chiều cao 4,0 mm và tỷ lệ vòng dây 1CT:1CT.
Trả lời: Các đầu nối tích hợp RJ45 tiêu chuẩn (Magjacks) yêu cầu không gian dọc từ 13,5 mm đến 16 mm. Chiều cao 4,00 mm của GST5009 LF cho phép các kỹ sư phần cứng mạng tích hợp các bộ biến áp Gigabit Ethernet mật độ cao vào các giá đỡ viễn thông 1U nhỏ gọn, card PCIe cấu hình thấp và vỏ IoT nhúng siêu mỏng.
