Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: H4P041NX-LF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 13/573/2288pcs
Giá bán: $0.06-$1.2
chi tiết đóng gói: T&R
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
P/n: |
H4P041NX LF |
Loại máy biến áp: |
Dip Lan Transformer |
Biến tỷ lệ: |
1CT : 1CT |
Kích thước: |
37,8mm L x 10,5mm W x 7,8mm h |
hipot: |
1500Vrms |
Sản xuất hàng loạt: |
LP40453PNL |
Rohs: |
Đúng |
Cổng: |
4 |
P/n: |
H4P041NX LF |
Loại máy biến áp: |
Dip Lan Transformer |
Biến tỷ lệ: |
1CT : 1CT |
Kích thước: |
37,8mm L x 10,5mm W x 7,8mm h |
hipot: |
1500Vrms |
Sản xuất hàng loạt: |
LP40453PNL |
Rohs: |
Đúng |
Cổng: |
4 |
|
Bothhand H4P041NX LF |
Cross LP40453PNL |
HN4264VG |
Bảng dữ liệu/Giá cả/Thông số kỹ thuật/3D |

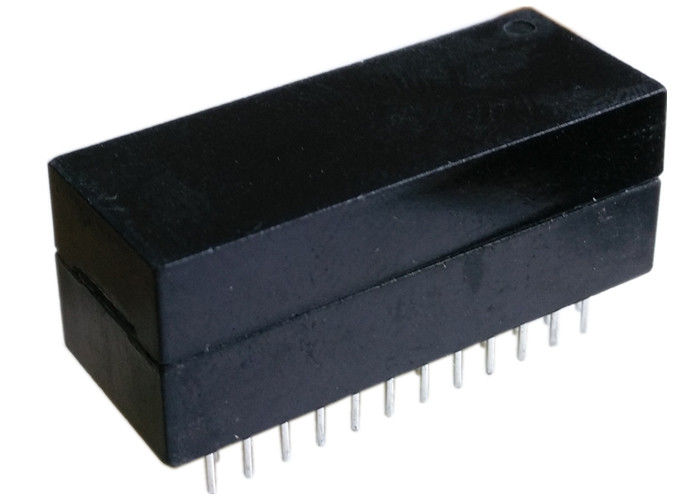

Biến ápH4P041NX LF là một biến áp từ LAN quad-port 10/100Base-TX được thiết kế để cung cấp tính toàn vẹn tín hiệu tuyệt vời, triệt nhiễu EMI và khả năng tương thích PHY. Nó hoàn toàn tuân thủ các tiêu chuẩn IEEE 802.3 và có OCL tối thiểu 350 µH với độ lệch 8 mA. Biến áp này lý tưởng cho các thiết bị mạng Ethernet như bộ chuyển mạch, bộ chia, bộ định tuyến và hệ thống LAN nhúng.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | H4P041NX LF |
| Tỷ lệ vòng dây (±5%) | TX 1CT:1CT, RX 1CT:1CT |
| OCL (µH Tối thiểu) | 350 @100KHz, 0.1V, độ lệch DC 8 mA |
| Suy hao chèn (dB Tối đa) | -1.2 @ 1–100 MHz |
| Hi-Pot (Vrms) | 1500 |
| Suy hao phản xạ (dB Tối thiểu) | -15 (30 MHz), -13 (50 MHz), -15 (80 MHz) |
| Xuyên âm (dB Tối thiểu) | -35 (30–60 MHz), -30 (60–100 MHz) |
| CMR (dB Tối thiểu) | -30 (1–30 MHz), -25 (30–60 MHz), -20 (60–125 MHz) |
| Module Quad Port Both-hand H4P041NX LF 10/100Base-TX Lan Magnetic To All PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
1. Đáp ứng tất cả các tiêu chuẩn IEEE, bao gồm OCL 350uH với độ lệch 8mA
2. Các kênh TX và RX đối xứng cho khả năng tự động MDI/MDIX
3. Đối với các bộ phận tuân thủ RoHS, hãy thêm hậu tố NL
4. Xếp hạng hàn đỉnh RoHS "NL" 235℃.
