Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO 9001,ISO 14001,UL,SGS,REACH168
Số mô hình: LPJ19911ADNL
Tài liệu: LPJ19911ADNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 60pcs
Giá bán: $0.75
chi tiết đóng gói: 60 cái / khay, hoặc Gói Reel
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 50 triệu chiếc/tháng
Thương hiệu tương thích: |
Wurth |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
với |
EMl Tabs: |
với |
Kiểu lắp: |
smt |
Loại hàn: |
QUAY LẠI |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Thương hiệu tương thích: |
Wurth |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
với |
EMl Tabs: |
với |
Kiểu lắp: |
smt |
Loại hàn: |
QUAY LẠI |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

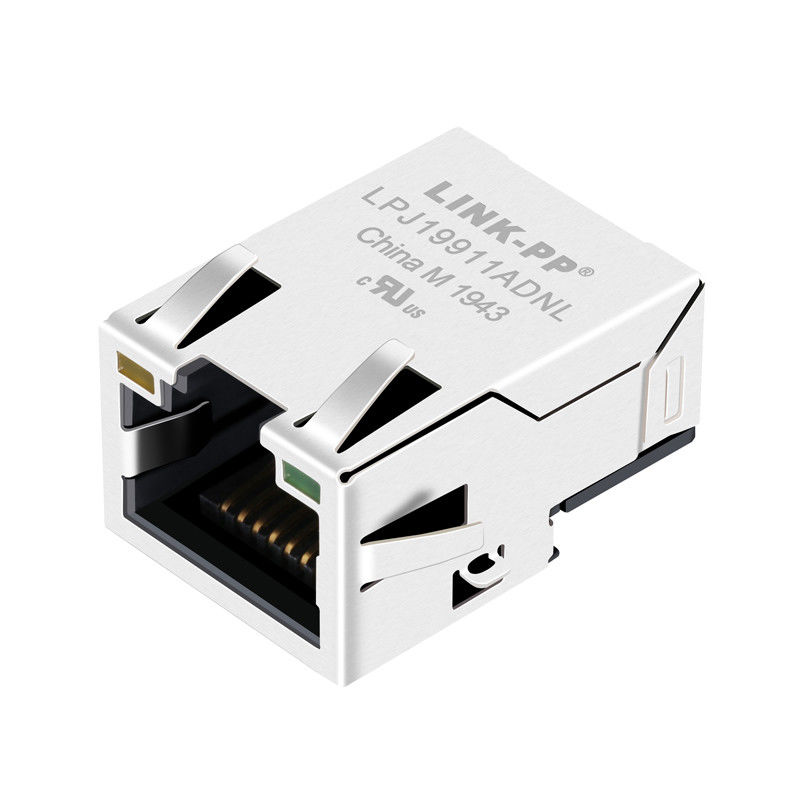

LPJ19911ADNL SMT RJ45 với từ tính 10/100BASE-T tích hợp, ngón tay xuân EMI, tùy chọn LED, tương thích với dòng chảy lại, -40 ̊ + 85 ° C. Bảng dữ liệu và tham chiếu chéo.
CácLPJ19911ADNLlà một đầu nối SMT RJ45 cổng duy nhất có cấu hình thấp với từ tính 10/100BASE-T tích hợp và các chỉ số LED. Nó tích hợp choke chế độ chung và cuộn bộ biến áp (tỷ lệ xoay 1CT:1CT) đáp ứng các yêu cầu cách ly và ghép nối thông thường của Fast Ethernet, trong khi các tab chắn ngón tay xuân EMI cung cấp các tùy chọn nối đất khung để giảm phát xạ.Các kết nối được tối ưu hóa cho SMT bộ sưu tập reflow với IR khuyến cáo hồ sơ reflow và được đánh giá cho hoạt động từ-40 °C đến +85 °C, làm cho nó phù hợp cho các ứng dụng công nghiệp, viễn thông và mạng nhúng, nơi cần hiệu suất nhiệt mạnh mẽ và sản xuất tự động.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | LPJ19911ADNL |
| Loại kết nối | Bộ kết nối SMT RJ45 với từ tính tích hợp |
| Số cảng | 1 × 1 |
| Định hướng khóa | Lên (Tab lên) |
| Loại lắp đặt | Đặt bề mặt (SMT) |
| Loại hàn | Dòng chảy trở lại |
| Tỷ lệ dữ liệu | 10/100BASE-T |
| Hỗ trợ PoE | Không có PoE |
| Tùy chọn LED | Có (Liên kết / Hoạt động) |
| EMI Shielding | EMI Spring Finger / EMI Tabs |
| Nhiệt độ hoạt động | -40 °C đến +85 °C |
| Tuân thủ | Phù hợp với RoHS |
| Cấu trúc | Kích thước |
|---|---|
| Chiều dài | 21.60 ± 0,5 mm |
| Chiều rộng | 15.6 mm |
| Chiều cao (trước) | 11.35 mm |
| Chiều cao (trái) | 8.9 mm |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tỷ lệ xoay | 1CT: 1CT ± 5% |
| Chế độ điện dẫn mạch mở (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA DC Bias |
| Mất tích nhập | ≤ 1,2 dB (1100 MHz) |
| Lợi nhuận mất mát* | Xem trang dữ liệu (tùy thuộc tần số) |
| Crosstalk | ≤ -30 dB (1100 MHz) |
| Việc từ chối chế độ thông thường (CMR) | ≤ -30 dB (1100 MHz) |
| Phân cách (PHY đến đường) | 1500 Vrms |
| Nhiệt độ hoạt động (điện) | -40 °C đến +85 °C |
*Các giá trị lỗ lợi nhuận phụ thuộc vào tần số; xin vui lòng tham khảo trang dữ liệu chính thức cho bảng lỗ lợi nhuận đầy đủ.
| Điểm | Thông số kỹ thuật |
|---|---|
| Nhiệt độ làm nóng trước | 150 °C 200 °C |
| Thời gian làm nóng trước | 60 s 180 s |
| Nhiệt độ giữ / ngâm | 217 °C |
| Thời gian trên 217 °C | 60 150 s |
| Nhiệt độ cao nhất | 250 °C (+0 / -5 °C) |
| Thời gian cao điểm | Tối đa 5 giây |
| Tỷ lệ sưởi ấm | ≤ 3 °C/s |
| Tốc độ làm mát | ≤ 6 °C/s |
| Tổng thời gian dòng chảy lại | ≤ 6 phút |
| Nhà sản xuất | Số bộ phận tương thích |
|---|---|
| Würth Elektronik | 7498011122AR |
| Würth Elektronik | 7498011122 |
LPJ19911ADNL là một đầu nối SMT RJ45 một cổng với từ tính 10/100BASE-T tích hợp, trạng thái LED, ngón tay xuân EMI (bảng bảo vệ) và dấu chân tương thích với dòng chảy lại SMT.Được thiết kế cho các giao diện LAN tiết kiệm không gian trên người tiêu dùng, PCB công nghiệp và nhúng, bộ phận này được thiết kế cho tính toàn vẹn tín hiệu đáng tin cậy, hoạt động ở nhiệt độ rộng (-40 °C đến +85 °C) và lắp ráp SMT tự động.
A: 10/100BASE-T (Fast Ethernet).
A: Vâng được thiết kế cho lắp ráp dòng chảy lại SMT.
A:-40 °C đến +85 °C(theo thông số kỹ thuật được cung cấp).
A: Có bao gồm một liên kết đến trang dữ liệu chính thức / pdf trên trang sản phẩm và cung cấp các tệp CAD STEP / 2D có thể tải xuống nếu có sẵn.
