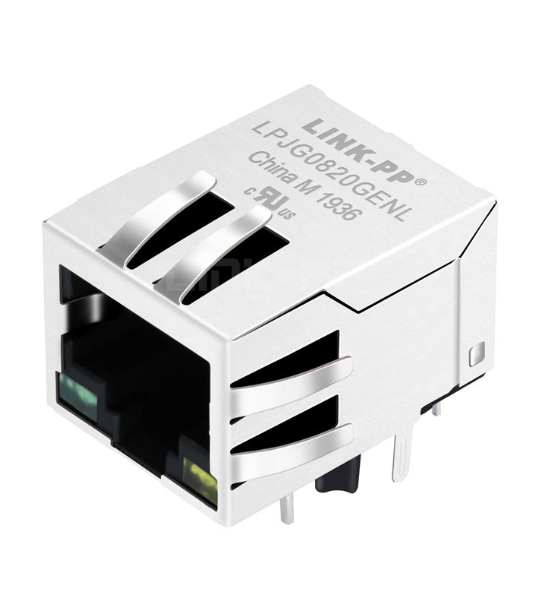

Đầu nối RJ45 đầu vào bên JD0-0001NL THT với từ tính 1000BASE-T

Tổng quan về sản phẩm

cácJD0-0001NLlà mộtĐầu nối RJ45 Gigabit Ethernet 1x1 có nam châm tích hợp, được thiết kế đáng tin cậy1000BASE-Tcác ứng dụng mạng. Cái nàyxuyên lỗ (THT), vào bên cạnhđầu nối kết hợp chức năng từ tính, che chắn EMI vàđèn LED képtrong một kích thước nhỏ gọn, giúp đơn giản hóa thiết kế PCB đồng thời hỗ trợ hiệu suất tín hiệu ổn định.

VớiCách ly 2250VDC,Độ tự cảm mạch hở tối thiểu 350µH, VàTuân thủ FCC Phần 68, JD0-0001NL rất phù hợp cho thiết bị mạng, PC công nghiệp, bộ định tuyến, bộ chuyển mạch và các thiết bị Ethernet khác yêu cầu giao diện RJ45 mạnh mẽ và tiết kiệm không gian.

Các tính năng chính

• Hỗ trợ Ethernet Gigabit 1000BASE-Tđể kết nối mạng tốc độ cao
• từ tính tích hợpgiúp giảm dấu chân PCB và duy trì tính toàn vẹn tín hiệu
• OCL tối thiểu 350µHở độ lệch DC 8mA cho hiệu suất từ ​​tính ổn định
• Cách ly 2250VDCgiữa phía PHY và phía đường dây để bảo vệ điện
• Đèn LED kép màu xanh lá cây/vàngđể chỉ báo trạng thái hoạt động và liên kết
• Thiết kế xuyên lỗ, lối vào bên cạnhđể gắn cơ khí an toàn
• Vỏ chống cháy UL94 V-0để tăng cường độ an toàn và độ bền
• Tấm chắn đồng thau mạ nikenđể cải thiện khả năng che chắn EMI
• Danh bạ mạ vàng chọn lọccho hiệu suất giao phối đáng tin cậy
• Sóng hàn tương thíchđể lắp ráp bảng hiệu quả

Thông số kỹ thuật

1. Thông số kỹ thuật chung và cơ khí

2. Thông số vật liệu

• Nhà ở:Nhựa nhiệt dẻo, màu đen, được xếp hạng UL94 V-0
• Chất liệu lá chắn:Thau
• Mạ khiên:Niken
• Tài liệu liên hệ:Đồng phốt pho
• Mạ liên hệ:Vàng chọn lọc, tối thiểu 6µ-inch ở vùng tiếp xúc

3. Thông số kỹ thuật điện

• Tỷ lệ quay (@100 kHz):1:1 ±5%
  • (P2~P3):(J1~J2) = 1:1
  • (P4~P5):(J3~J6) = 1:1
  • (P6~P7):(J4~J5) = 1:1
  • (P8~P9):(J7~J8) = 1:1
• Độ tự cảm sơ cấp (OCL):Tối thiểu 350µH @ 100 kHz, độ lệch DC 0,1V, 8mA
• Điện trở DC:tối đa 1,2Ω
• Cách ly (Hi-Pot):2250VDC, PHY từ bên này sang bên kia
• Mất chèn:-1,0dB điển hình, 1–125 MHz
• Trả lại tổn thất:
  • 1–40 MHz: -16dB phút
  • 40–60 MHz: -12dB phút
  • 60–80 MHz: -10dB phút
  • 80–100 MHz: -8dB phút
• Trao đổi chéo:-30dB tối thiểu, 1–100 MHz
• Suy giảm chế độ chung:-30dB tối thiểu, 1–100 MHz

4. Thông số kỹ thuật đèn LED

Điều kiện kiểm tra:Dòng chuyển tiếp IF = 20mA

5. Hồ sơ môi trường và hàn

• Nhiệt độ hoạt động:0°C đến +70°C
• Nhiệt độ bảo quản:-40°C đến +85°C
• Quá trình hàn được đề xuất:Hàn sóng
• Nhiệt độ hàn cao nhất:Tối đa 260°C trong tối đa 10 giây

6. Thông tin đóng gói

• Bao bì tiêu chuẩn:50 cái/khay
• Thùng carton chính:1200 chiếc/hộp

Bản vẽ JD0-0001NL

Ứng dụng

JD0-0001NL phù hợp với nhiều loại thiết bị mạng và Ethernet, bao gồm:

• Bộ chuyển mạch Gigabit Ethernet
• Bộ định tuyến mạng
• PC công nghiệp
• Hệ thống mạng nhúng
• Thiết bị truyền thông
• Bo mạch chính và bảng điều khiển với giao diện RJ45

Câu hỏi thường gặp về đầu nối RJ45 Gigabit JD0-0001NL

Câu hỏi 1: JD0-0001NL hỗ trợ tốc độ mạng bao nhiêu?

Trả lời: JD0-0001NL được thiết kế cho các ứng dụng Gigabit Ethernet, hỗ trợ đầy đủ tốc độ mạng 1000BASE-T với tỷ lệ vòng quay 1:1.

Câu hỏi 2: Đầu nối này có hỗ trợ Cấp nguồn qua Ethernet (PoE) không?

Trả lời: Không, JD0-0001NL được xếp hạng là đầu nối Không PoE. Nếu ứng dụng của bạn yêu cầu khả năng PoE, PoE+ hoặc PoE++ thì sẽ cần có số bộ phận khác.

Câu 3: Điện áp cách ly của từ tính tích hợp là gì?

Trả lời: Giắc cắm RJ45 này cung cấp khả năng bảo vệ điện áp cao mạnh mẽ với định mức cách ly 2250VDC từ phía PHY đến phía Đường dây, đảm bảo an toàn tuyệt vời cho thiết bị và tính toàn vẹn tín hiệu.

Q4: Thông số kỹ thuật của đèn LED tích hợp là gì?

Trả lời: Đầu nối có đèn LED Xanh lục và Vàng tiêu chuẩn. Hoạt động ở dòng điện thử nghiệm 20mA:

Đèn LED xanh lục: bước sóng 565nm, điện áp chuyển tiếp điển hình 2,2V (Tối đa 2,4V).
Đèn LED màu vàng: Bước sóng 590nm, điện áp chuyển tiếp điển hình 2.1V (Tối đa 2.5V).

Câu 5: Cấu hình hàn được đề xuất cho JD0-0001NL là gì?

Trả lời: Bộ phận này được thiết kế cho Công nghệ xuyên lỗ (THT) và rất được khuyến khích sử dụng cho hàn sóng. Nhiệt độ hàn cao nhất không được vượt quá 260°C trong tối đa 10 giây.

Q6: Phạm vi nhiệt độ hoạt động là gì?

Trả lời: JD0-0001NL được chế tạo cho môi trường thương mại tiêu chuẩn, với dải nhiệt độ hoạt động từ 0°C đến +70°C. Phạm vi nhiệt độ bảo quản an toàn của nó là -40°C đến +85°C.

Q7: Mức độ mạ vàng được áp dụng cho các điểm tiếp xúc là bao nhiêu?

Trả lời: Các điểm tiếp xúc bằng đồng phốt-pho có lớp mạ vàng chọn lọc với độ dày tối thiểu 6 micro-inch ở khu vực tiếp xúc, đảm bảo kết nối đáng tin cậy và khả năng chống ăn mòn theo thời gian.

Q8: Độ tự cảm chính (OCL) của giắc cắm từ tính này là bao nhiêu?

Trả lời: Độ tự cảm sơ cấp được đảm bảo ở mức tối thiểu là 350µH (được thử nghiệm ở 100KHz, 0,1V) với độ lệch DC 8mA. Điều này tuân thủ các tiêu chuẩn IEEE để truyền Gigabit Ethernet ổn định.

Câu hỏi 9: JD0-0001NL có tuân thủ RoHS không?

Trả lời: Có, sản phẩm tuân thủ RoHS (RoHS-5) với tiêu chuẩn miễn trừ chì trong chất hàn. Vỏ cũng được làm bằng nhựa nhiệt dẻo chống cháy được xếp hạng UL94 V-0.

Q10: Bộ phận này được đóng gói như thế nào cho các đơn đặt hàng số lượng lớn?

Trả lời: Để sản xuất và lắp ráp, JD0-0001NL được đóng gói trong các khay. Có 50 sản phẩm trên mỗi khay và hộp vận chuyển chính tiêu chuẩn chứa 1.200 sản phẩm.
