Đặc điểm kỹ thuật: |
J0C-0003NL |
Phần Không: |
LPJ19113DNL |
Loạt: |
Đầu nối RJ45 có từ tính tích hợp |
Ethernet: |
10/100BASE-TX |
gắn kết: |
Surface Mount (SMT) |
Điện áp cách ly: |
1500Vrms |
Biến tỷ lệ: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Đặc điểm kỹ thuật: |
J0C-0003NL |
Phần Không: |
LPJ19113DNL |
Loạt: |
Đầu nối RJ45 có từ tính tích hợp |
Ethernet: |
10/100BASE-TX |
gắn kết: |
Surface Mount (SMT) |
Điện áp cách ly: |
1500Vrms |
Biến tỷ lệ: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

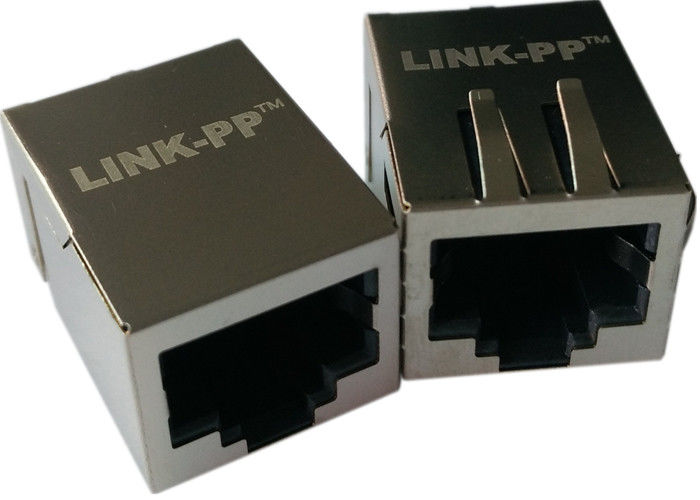

J0C-0003NL là một đầu nối RJ45 đơn cổng với tích hợp mạch từ (MagJack) được thiết kế cho các ứng dụng Ethernet 10/100Base-TX.
Nó thuộc dòng PulseJack J0C và tích hợp các biến áp cách ly Ethernet và lọc chế độ chung bên trong vỏ đầu nối, giúp đơn giản hóa thiết kế PCB và cải thiện hiệu suất EMI.
Thiết bị sử dụng chân cắm gắn bề mặt (SMT) và cấu trúc mỏng, làm cho nó phù hợp với các thiết bị mạng nhỏ gọn như bộ định tuyến, hộp set-top box và bộ điều khiển công nghiệp.
| Thông số | Thông số kỹ thuật |
|---|---|
| Tỷ lệ vòng dây | 1CT:1 (TX), 1CT:1 (RX) |
| Hướng đầu nối | Chốt lên |
| Đèn báo LED | Xanh lá / Vàng |
| Chân EMI | Có |
| Mạch BST | Không |
| Tần số | Suy hao chèn (Tối đa) |
|---|---|
| 1 – 65 MHz | -1.0 dB |
| Tần số | Suy hao phản xạ (Tối thiểu) |
|---|---|
| 1 – 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 – 80 MHz | -12 dB |
| Tần số | Nhiễu xuyên âm (Tối thiểu) |
|---|---|
| 1 – 10 MHz | -40 dB |
| 30 – 60 MHz | -35 dB |
| 60 – 100 MHz | -30 dB |
| Tần số | CMR (Tối thiểu) |
|---|---|
| 1 – 50 MHz | -30 dB |
| 50 – 130 MHz | -20 dB |
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp cách ly Hi-Pot | 1500 Vrms @ 60 Hz |
| Thông số | Thông số kỹ thuật |
|---|---|
| Loại đầu nối | RJ45 với mạch từ tích hợp |
| Cấu hình cổng | 1 × 1 |
| Số lượng chân tiếp xúc | 8P8C |
| Loại gắn kết | Gắn bề mặt (SMT) |
| Hướng | Góc phải (90°) |
| Chống nhiễu | Có che chắn |
| Vật liệu vỏ | Nhựa nhiệt dẻo chịu nhiệt độ cao |
| Vật liệu tiếp xúc | Đồng phốt đồng |
| Mạ tiếp xúc | Vàng trên Niken |
| Chiều cao trên PCB | ~13.6 mm |
J0C-0003NL được sử dụng trong giao diện Ethernet 10/100Base-TX nơi cần có đầu nối RJ45 nhỏ gọn với mạch từ tích hợp.
Các ứng dụng điển hình bao gồm bộ định tuyến, bộ chuyển mạch và các thiết bị mạng nhúng.
Có.
Đầu nối tích hợp biến áp cách ly LAN và lọc chế độ chung, loại bỏ nhu cầu về mạch từ bên ngoài.
Đầu nối hỗ trợ mạng Ethernet 10 Mbps và 100 Mbps (10/100Base-TX).
Thiết bị được thiết kế để lắp ráp PCB gắn bề mặt (SMT), làm cho nó phù hợp với sản xuất tự động.
So với các giải pháp biến áp rời + RJ45, các đầu nối MagJack tích hợp như J0C-0003NL mang lại nhiều lợi thế:
Các biến áp Ethernet được tích hợp bên trong vỏ đầu nối, giảm yêu cầu về diện tích bo mạch.
Các nhà thiết kế có thể kết nối trực tiếp PHY Ethernet với giao diện MagJack mà không cần định tuyến biến áp phức tạp.
Lọc chế độ chung tích hợp cải thiện khả năng triệt nhiễu điện từ.
Ít linh kiện bên ngoài hơn làm giảm độ phức tạp sản xuất và chi phí lắp ráp.
đầu nối MagJack tích hợp J0C-0003NL cung cấp một giải pháp nhỏ gọn và đáng tin cậy cho giao diện Ethernet 10/100Base-TX.
Với mạch từ tích hợp, hiệu suất EMI mạnh mẽ và kết nối RJ45 tiêu chuẩn, nó đơn giản hóa thiết kế phần cứng Ethernet đồng thời duy trì tuân thủ các tiêu chuẩn mạng IEEE.
Điều này làm cho nó trở thành một lựa chọn tuyệt vời cho hệ thống mạng nhúng, bộ định tuyến, bộ chuyển mạch và thiết bị Ethernet công nghiệp.
