Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO9001,SGS,REACH,UL,RoHS

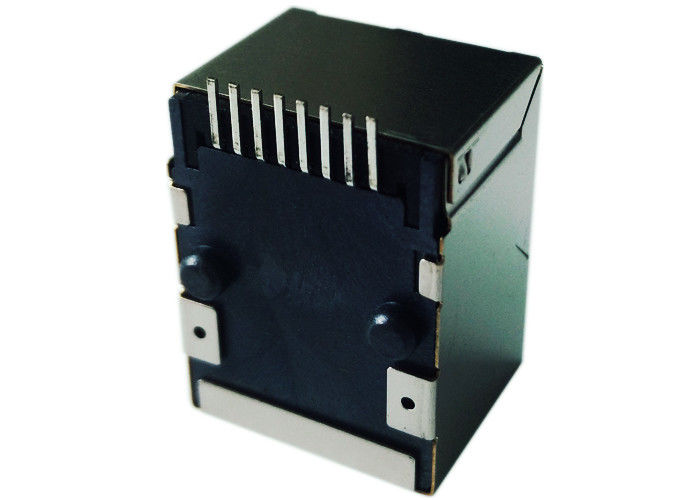

Số mô hình: JX0C-0005NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 720
Giá bán: Supportive
chi tiết đóng gói: 120 cái / reel, 6Reel = 35 * 35 * 35 cm = 9KGS (720 cái) / Carton
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 6000K / tháng
Đặc điểm kỹ thuật: |
JX0C-0005NL |
Phần Không: |
LPJ19411DNL |
Ethernet: |
1x 10 / 100Mb / giây |
lắp ráp: |
180 độ |
Các chỉ số: |
Không có đèn LED |
MẪU: |
Có sẵn |
Đặc điểm kỹ thuật: |
JX0C-0005NL |
Phần Không: |
LPJ19411DNL |
Ethernet: |
1x 10 / 100Mb / giây |
lắp ráp: |
180 độ |
Các chỉ số: |
Không có đèn LED |
MẪU: |
Có sẵn |
 |  |
Đặc điểm kỹ thuật điện @ 25 ℃
Tỷ lệ 1.Turns (± 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH phút
@ 100KHz, 0.1V, 8mA DC Bias
3. mất mất:
1 ～ 100MHz: -1.0dB Max
4.Return Loss (dB Min):
1 ～ 30MHz: -16 30 ～ 60MHz: -12
60 ～ 80MHz: -10
5.Crosstalk (dB Min):
1 ～ 30MHz: -40 30 ～ 60MHz: -35
60 ～ 100MHz: -30
6. CMR (dB Min):
1 ～ 50MHz: -40 50 ～ 150MHz: -30
7.Hipot: 1500V AC 6S 1mA
8. Nhiệt độ hoạt động: -40 ℃ ～ + 85 ℃.
| Mô tả thử nghiệm | SPEC | 1 | 2 | 3 | 4 | 5 | TEST FREQ. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| OCL | 350uH MIN | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| Tỷ lệ rẽ (± 2%) | TX | 1CT: 1CT | được | được | được | được | được | được | được | được | được | được | --- | |
| RX | 1CT: 1CT | |||||||||||||
| Mất chèn | -1,0dB MAX | -0,23 | -0,22 | -0,21 | -0,20 | -0,28 | -0,22 | -0,23 | -0,24 | -0,27 | -0,22 | 1-65MHz | ||
| Mất mát trở lại | -18dB MIN | -35,5 | -33,1 | -36,7 | -37,6 | -31,5 | -30,4 | -34,3 | -31,1 | -36,2 | -33,6 | 1-10MHz | ||
| -14dB MIN | -28,2 | -27,8 | -29,2 | -28,8 | -28,5 | -29,3 | -28,8 | -27,6 | -26,9 | -27,5 | 30MHz | |||
| -10dB MIN | -15,7 | -14,9 | -14,5 | -14,1 | -13,8 | -14,7 | -15,2 | -14,5 | -16,2 | -14,8 | 60-100MHz | |||
| Crosstalk | -35dB MIN | -42,4 | -40,7 | -38,1 | -40,4 | -38,6 | 1-60MHz | |||||||
| -30dB MIN | -36,4 | -34,0 | -33,6 | -37,1 | -33,9 | 60-100MHz | ||||||||
| Loại bỏ chế độ chung | -20dB PHÚT | -38,1 | -35,6 | -39,5 | -37,1 | -37,1 | -33,7 | -36,7 | -38,3 | -33,6 | -35,8 | 1-130MHz | ||
| Cách ly Hipot | 1500Vrms MIN | được | được | được | được | được | được | được | được | được | được | PRI ĐẾN SEC | ||
