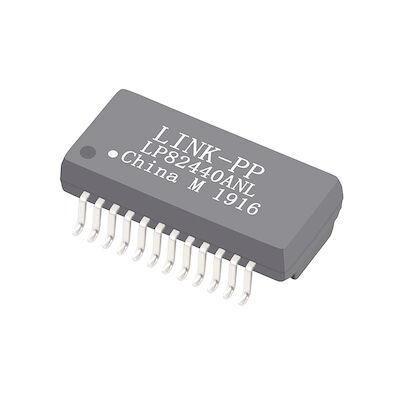

Mô-đun biến áp LAN G2401CG 100/1000BASE-T gắn bề mặt rời (SOP 24 chân)

 G2401CG là một module biến áp xung Gigabit Ethernet (100/1000 BASE-T) rời, hiệu suất cao, một cổng, tiêu chuẩn công nghiệp, gắn trên bề mặt. Được đặt trong vỏ bọc 24-Pin SOP (chiều cao tối đa 4,5 mm) có cấu hình cực thấp, nó tích hợp 4 kênh cách ly đối xứng 1CT:1CT và các cuộn cảm triệt nhiễu chế độ chung phía cáp. Được thiết kế cho các bộ định tuyến mạng, bộ chuyển mạch đa cổng, card viễn thông cấp nhà mạng và bo mạch chủ IPC nhúng, nó cung cấp cách ly điện môi 1500 Vrms và biên truyền tín hiệu vượt trội trên phổ tần 0,5–100 MHz.

Thông số kỹ thuật của G2401CG Biến áp Gigabit Ethernet

Thông số kỹ thuật điện (@ 25°C)

Datasheet G2401CG - Cơ khí và Sơ đồ

Sơ đồ nội bộ & Kiến trúc chân cắm

G2401CG tích hợp bốn kênh vi sai đối xứng. Các cuộn cảm triệt nhiễu chế độ chung (CMC) được tích hợp nằm ở Phía đường truyền (Chân 13–24) để loại bỏ nhiễu EMI chế độ chung tần số cao trước khi đến đất hệ thống.

PHÍA PHY (KẾT NỐI CHIP)                                PHÍA ĐƯỜNG TRUYỀN (KẾT NỐI RJ45)
  Chân 2  (TD1+) ───┐ 1CT:1CT ┌─── Chế độ chung ─── Chân 23 (MX1+)
                   )         (       Cuộn cảm
  Chân 3  (TD1-) ───┴─────────┴─────────────────── Chân 22 (MX1-)
  Chân 1  (TCT1) ─── Điểm giữa                    Chân 24 (MCT1) ─── Điểm giữa

  Chân 5  (TD2+) ───┐ 1CT:1CT ┌─── Chế độ chung ─── Chân 20 (MX2+)
                   )         (       Cuộn cảm
  Chân 6  (TD2-) ───┴─────────┴─────────────────── Chân 19 (MX2-)
  Chân 4  (TCT2) ─── Điểm giữa                    Chân 21 (MCT2) ─── Điểm giữa

  Chân 8  (TD3+) ───┐ 1CT:1CT ┌─── Chế độ chung ─── Chân 17 (MX3+)
                   )         (       Cuộn cảm
  Chân 9  (TD3-) ───┴─────────┴─────────────────── Chân 16 (MX3-)
  Chân 7  (TCT3) ─── Điểm giữa                    Chân 18 (MCT3) ─── Điểm giữa

  Chân 11 (TD4+) ───┐ 1CT:1CT ┌─── Chế độ chung ─── Chân 14 (MX4+)
                   )         (       Cuộn cảm
  Chân 12 (TD4-) ───┴─────────┴─────────────────── Chân 13 (MX4-)
  Chân 10 (TCT4) ─── Điểm giữa                    Chân 15 (MCT4) ─── Điểm giữa

Kích thước cơ khí & Bố cục PCB được đề xuất

• Diện tích chân cắm: 24-Pin Surface Mount SOP (chiều dài 15,1 mm × chiều rộng tổng 10,0 mm).
• Chiều cao linh kiện: Tối đa 4,5 mm.
• Bước chân: 0,99 mm
  • 11 × 0,99 mm = khoảng cách tâm-tâm 10,89 mm.
• Độ đồng phẳng: ≤0,10 mm trên tất cả 24 chân hàn.
• Hình dạng pad hàn được đề xuất:
  • Chiều rộng pad: 0,64 mm
  • Chiều dài pad: 1,78 mm
  • Tổng chiều rộng ngoài: 11,2 mm

Câu hỏi thường gặp

Q1: Sự khác biệt chính giữa G2401CG và Magjack RJ45 là gì?

Trả lời: G2401CG là một module biến áp rời gắn trên bề mặt (SMD) không có jack RJ45 tích hợp. Nó được hàn trực tiếp lên PCB, cho phép các kỹ sư phần cứng kết hợp nó với các đầu nối RJ45 đa cổng (như jack ganged 1x4 hoặc 2x8) hoặc các đầu nối cấu hình thấp tùy chỉnh, trong khi Magjack kết hợp biến áp và đầu nối vào một vỏ bọc cồng kềnh duy nhất.

Q2: G2401CG có tương thích với Pulse H5007NL và Bothhand GST5009 LF không?

Trả lời: Có. G2401CG có bố cục chân cắm SOP 24 chân giống hệt, bước chân 0,99 mm, tỷ lệ vòng dây 1CT:1CT và độ tự cảm 350 µH, làm cho nó trở thành một bộ thay thế tương đương chân-tới-chân, cắm là chạy, không yêu cầu bất kỳ thay đổi nào đối với bản vẽ PCB hiện có của bạn.

Q3: Tại sao chiều cao 4,5 mm lại quan trọng đối với các linh kiện mạng LAN rời?

Trả lời: Chiều cao cấu hình cực thấp 4,5 mm cho phép G2401CG lắp vừa vào các không gian dọc cực kỳ chật hẹp, chẳng hạn như card mở rộng PCIe cấu hình thấp, máy chủ dạng blade, hộp set-top nhỏ gọn và thiết bị đầu cuối mạng thin client.
