Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

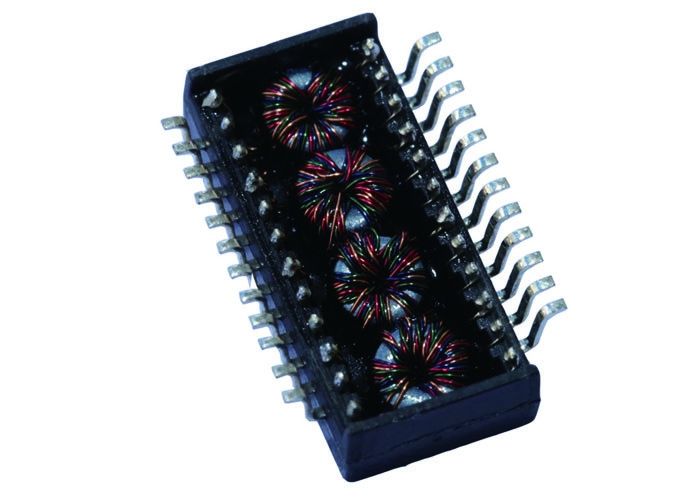

Số mô hình: L22H002-L
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
khoản mục: |
L22H002-L |
Port: |
1 |
Giao diện: |
Căn cứ 5G-T |
ghim: |
24 |
Thay thế: |
L22H002-L => LPxxxNL |
Đo: |
L13.60xB15.00xH6.25 (mm) |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
khoản mục: |
L22H002-L |
Port: |
1 |
Giao diện: |
Căn cứ 5G-T |
ghim: |
24 |
Thay thế: |
L22H002-L => LPxxxNL |
Đo: |
L13.60xB15.00xH6.25 (mm) |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
ĐẶC ĐIỂM KỸ THUẬT:
1 Được thiết kế cho Ethernet 5G Base-T, đầy đủ các ứng dụng cổng đơn.
2 Hỗ trợ 4 cặp cáp loại 6 hoặc cao hơn.
3 Giao diện cáp để cách ly và phát xạ chế độ chung thấp.
4 Được thiết kế để đáp ứng IEEE 802.3 với dòng cân bằng 720mA.
5 Tuân thủ RoHS & Halogen Yêu cầu miễn phí.
6 Nhiệt độ hoạt động và lưu trữ
Nhiệt độ hoạt động: 0 ° C đến + 70 ° C
Nhiệt độ bảo quản: -25 ° C đến + 105 ° C
7 Mức độ nhạy cảm độ ẩm (MSL): 2a
Ứng dụng:
1 khung grabbers
2 Thiết bị đầu cuối máy tính
3 bo mạch chủ máy tính
4 Bàn làm việc và máy trạm (công nghiệp)
Một phần số | L22H002-L |
Tỷ lệ chuyển đổi (Np: Ns) | 1: 1; 1: 1 |
Chiều cao (mm) | 6,25 |
Chiều dài (mm) | 13,60 |
Chiều rộng (mm) | 15,00 |
REACH Compliant | Vâng |
Tuân thủ RoHS của EU | Vâng |
Loại biến áp | Biến tần DATACOM |
Gắn tính năng | SMD |
Ứng dụng | MỤC ĐÍCH CHUNG |
1. thông số kỹ thuật điện @ 25 ℃
Loại: Cân bằng thấp vượt qua 100Ω trở kháng
Mất 2.Insertion
1-50MHZ -0,5 dB Max
50-125MHZ -1,0 dB Max
125-300 MHZ -2,0 dB Tối đa
3.Return Loss
1-50MHz -20 dB Minload 100Ω
50-200MHz -20 + 8 * log (Freq MHz / 50MHz) dB Tải tối thiểu 100Ω
200-300MHz -15 + 30 * log (Freq MHz / 200MHz) dB Tải tối thiểu 100Ω
4.Reflected CM to Diff Conversion (REF)
1 MHZ -30 dB Tối thiểu
50MHZ -30 dB Tối thiểu
100MHZ -27 dB phút
200MHZ -24 dB Tối thiểu
300 MHZ -22 dB Tối thiểu
Chuyển đổi từ 5CM sang DM (REF)
1-50MHZ -35 dB Tối thiểu
125MHZ -30 dB Tối thiểu
200MHZ -27 dB Tối thiểu
300 MHZ -24 dB Tối thiểu
6.Định hướng khác biệt đối với chuyển đổi CM (REF)
1-10MHZ -48 dB Min
10-300MHZ -48 + 19 * log (Freq MHz / 10MHz) dB Min
7. CM đến CM suy giảm (REF)
1-200MHZ -25 dB Tối thiểu
200-300MHZ -20 dB Tối thiểu
8.Cross Talk (REF)
1-125MHZ -30 dB Tối thiểu
125-200MHZ -25 dB Tối thiểu
200-300MHZ -25 dB Tối thiểu
9.Inductance
@ 100KHz, 0.1V, 8mA DC BIAS 160uHMin
10.HiPot thử nghiệm
@ 1500 Vrms
Tỷ lệ 11.Turns
@ 1: 1 ± 5%
