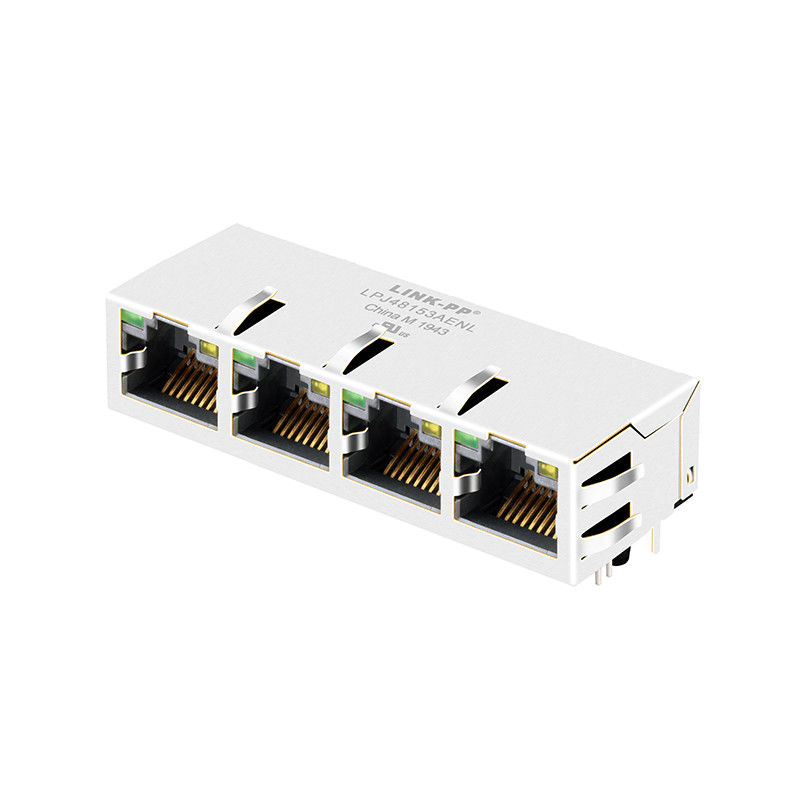

4 cổng PoE RJ45 kết nối Magjack 10/100Base-T Bob Smith Termination

1 * 4 RJ45 Connector với 10/100 Base-TX tích hợp từ tính cho ứng dụng PoE

Chi tiết nhanh về 100Base T RJ45 Magjack PoE:

• Loại kết nối:RJ45 Các kết nối nhiều cổng
• Loại giao diện Jack & Plug mô-đun:RJ45
• Kết nối & Kết nối kết thúc đến:Bảng mạch in
• Định hướng khóa:Tiêu chuẩn - Loch-Up
• Cấu hình nhiều cổng:Băng đảng
• Cấu hình ma trận cổng:1x4
• Mật độ liên lạc của đầu nối:Tiêu chuẩn
• Định hướng gắn PCB:góc phải
• EMI Tabs: Với
• Loại chỉ số trạng thái:Đèn LED
• Đúng rồi.Màu LED:Màu vàng
• Bên tráiMàu LED:Xanh
• Vật liệu lắp ráp:PA66 + 30% G.F.UL94V-0
• Vật liệu tiếp xúc:Phosphor đồngC5210R-EH Độ dày = 0,35mm
• Đinh:ĐồngC2680R-H Độ dày = 0,35mm
• Vệ trường:SUS S201-1/2HĐộ dày = 0,2 mm
• Bọc tiếp xúc:Vàng6 micro-inch phút.

Các thông số kỹ thuật điện @25°C:

Bob Smith terminal là gì?


Các thiết bị đầu cuối Bob Smith, còn được gọi là mạng đầu cuối Bob Smith, là một công nghệ được sử dụng trong các cổng Ethernet.Công nghệ này cải thiện hiệu suất của các giao diện Ethernet bằng cách sử dụng điện trở và tụ điện để cung cấp khớp kháng cự chế độ chungĐiều này giúp giảm nhiễu điện từ (EMI) và cải thiện tính toàn vẹn tín hiệu.được kết nối thông qua một tụ 1000pF với mặt đất khung gầmCác điện trở thường được đặt theo chuỗi với mỗi đường tín hiệu chênh lệch, và tụ được sử dụng để lọc tiếng ồn chế độ chung.Mục đích của kỹ thuật kết thúc này là để phù hợp với trở ngại chế độ chung của đường truyền, giúp giảm thiểu phản xạ và duy trì tính toàn vẹn của tín hiệu.

Ứng dụng của RJ45 Ethernet MagJack:

1. Chuyển đổi Ethernet công nghiệp:được sử dụng trong môi trường công nghiệp để tạo điều kiện giao tiếp dữ liệu 10/100Base-T đáng tin cậy, tốc độ cao.
2. Chuyển đổi Ethernet nhanh:Hỗ trợ truyền dữ liệu hiệu quả với công nghệ Fast Ethernet.
3Chuyển lớp 4:được sử dụng để xử lý dữ liệu ở lớp vận chuyển của mô hình OSI.
4. LAN Switch (Local Area Network Switch):Trao đổi dữ liệu hiệu quả giữa các thiết bị truyền thông mạng cục bộ.
5. Chuyển đổi WAN (chuyển đổi mạng rộng):được sử dụng để điều khiển lưu lượng dữ liệu giữa các mạng rộng ở các vị trí khác nhau.
6. Chuyển đổi ATM (chuyển đổi chế độ chuyển đổi không đồng bộ):truyền dữ liệu tuân thủ giao thức mạng ATM.
7. FDDI switch (Fiber Distributed Data Interface):được sử dụng trong các công tắc mạng sử dụng công nghệ sợi quang để truyền dữ liệu.
8. Token Ring Switch:Hỗ trợ topology mạng token ring, cung cấp một phương pháp xác định cho việc truy cập dữ liệu trong mạng.
9Cổng an ninh:Hoạt động như một cổng bảo mật cho lưu lượng dữ liệu bảo vệ mạng.
10 Cổng đa phương tiện:thực hiện việc tích hợp các dịch vụ đa phương tiện trong mạng và hỗ trợ việc truyền các loại dữ liệu khác nhau.


Bảng dữ liệu kết nối cổng 4 RJ45:

LPJ48153AENL.pdf
