Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO

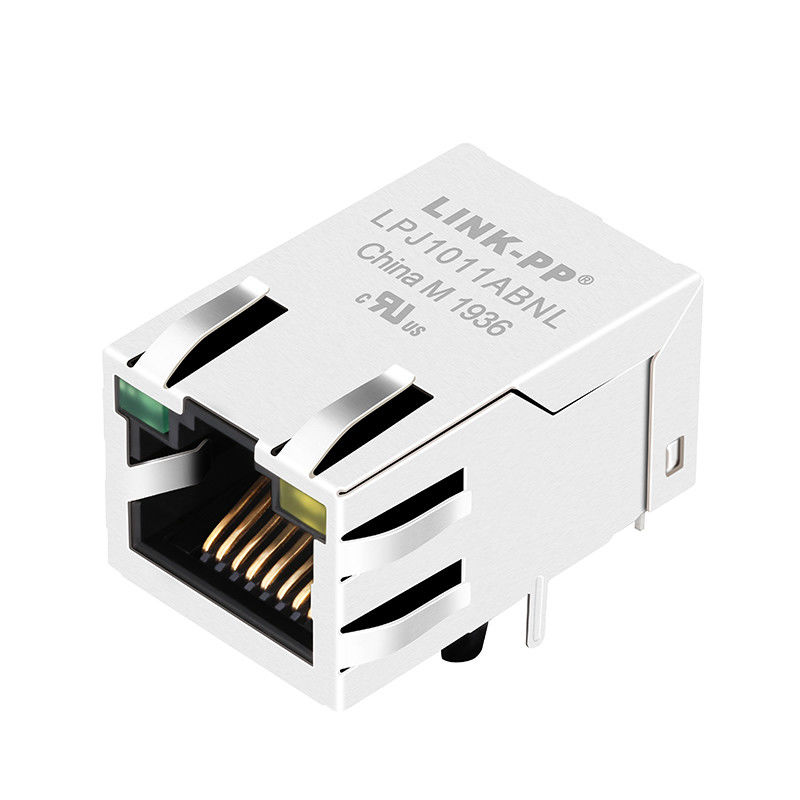

Số mô hình: LMJ2058811001CNL (LPJ1011ABNL)
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: Supportive
chi tiết đóng gói: Khay, Băng & Reel
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000K / tháng
Loại: |
Đầu nối từ tính tích hợp RJ45 (ICM) |
Bố cục sơ đồ chân của trình kết nối: |
8P8C |
hệ thống khóa: |
Chốt hàng đầu |
Tốc độ: |
10/100 Cơ sở-tx |
Gắn điện: |
THT |
Ứng dụng: |
HUB, PC Card, Switch, Router, Mainboard PC |
Loại: |
Đầu nối từ tính tích hợp RJ45 (ICM) |
Bố cục sơ đồ chân của trình kết nối: |
8P8C |
hệ thống khóa: |
Chốt hàng đầu |
Tốc độ: |
10/100 Cơ sở-tx |
Gắn điện: |
THT |
Ứng dụng: |
HUB, PC Card, Switch, Router, Mainboard PC |
Tổng quan |
Kết nối RJ45 với từ tính tích hợp 10/100 Base-T |
---|---|
TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
OCL (@100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2), ((P7,P8) = 350uH MIN |
HIPOT |
PINS (P1, P3, P2) TO (J1, J2) =1500VAC trong 60 giây PINS (P7, P6, P8) TO (J3, J6) =1500VAC trong 60 giây |
Mất tích nhập | -1,0dB MAX @1,0MHzĐể65MHz |
Mất lợi nhuận | -20dBMIN@ 1MHz đến 10MHz -16dB MIN @10MHz đến 30MHz -12dBMIN@30MHzĐể60MHz -10dB MIN @0MHzĐể100MHz |
Cross TALK | -40dB MIN @ 1MHzĐể30MHz -35dBMIN@30MHzĐể60MHz -30dB MIN @60MHzĐể100MHz |
TÍNH BÁO ĐIẾN ĐIẾN | -30dBMIN@ 1MHz đến 50MHz -20dBMIN@50MHz đến 150MHz |
Capacitor | 1000pF ± 25% 2KV |
Kháng cự | 750HMS ± 20% |
Kháng chất của cuộn dây | 1.80HMS MAX, 0.250HMS MIN |
Màu LED bên trái | Màu xanh |
Màu LED bên phải | Màu vàng |
Nhiệt độ hoạt động | 0-70°C |
Khám phá LINK-PP RJ45 với loạt Magnetics được thiết kế để đáp ứng các tiêu chuẩn công nghiệp cao nhất.3 thông số kỹ thuật và 350uH OCL tối thiểu với 8mA Bias CurrentTin tưởng vào kết nối LINK-PP RJ45 cho sự xuất sắc trong hiệu suất điện, ức chế EMI, khả năng chống nhiệt độ và thành phần vật liệu cao cấp.
Hiệu suất cao LMJ2058811001CNL (LPJ1011ABNL) cung cấp sự ức chế EMI tối đa cho tính toàn vẹn tín hiệu tối ưu.
Bộ kết nối từ tính tích hợp có khả năng thích nghi nhiệt độ và độ tin cậy mạnh mẽ trong các điều kiện môi trường khác nhau.phạm vi nhiệt độ hoạt động là 0 °C đến + 70 °C.
Thông số kỹ thuật vật liệu cao cấp:
1. Bức chắn: Được làm bằng đồng dày 0,2mm chất lượng cao.
2. Nhà chứa: Nhà chứa được làm bằng PBT (polybutylene terephthalate) với hàm lượng sợi thủy tinh 30% và đáp ứng tiêu chuẩn chống cháy UL94V-0.
3Liên lạc: Các liên lạc được chế tạo từ đồng phốt pho dày 0,35mm và được bọc vàng để đảm bảo hiệu suất điện và khả năng chống ăn mòn vượt trội.
