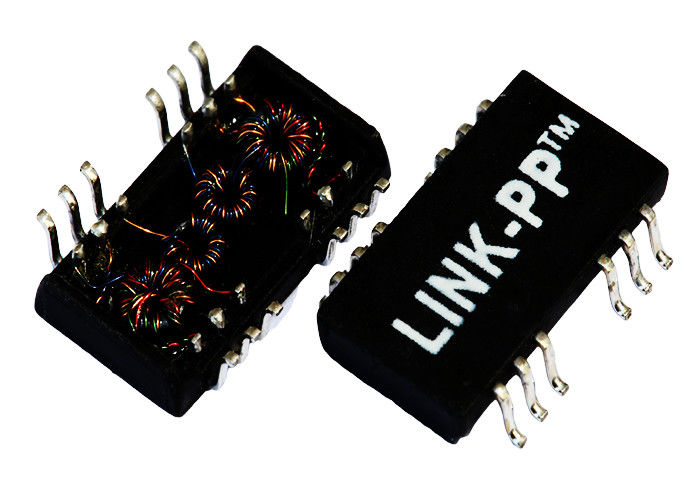

LP0023NL Cấu hình thấp từ Transformers Module 10 / 100Base-Tx

LP0023NL Low Profile Magnetic Transformers Module 10/100Base-Tx
LP0023NL Low Profile Magnetic Transformers Module 10/100Base-Tx LP0023NL Low Profile Magnetic Transformers Module 10/100Base-Tx

Hình ảnh lớn :  LP0023NL Cấu hình thấp từ Transformers Module 10 / 100Base-Tx

Thông tin chi tiết sản phẩm:
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LP0023NL
Thanh toán:
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Chi tiết sản phẩm
Thông số kỹ thuật: LP0023NL P / N: LP0023NL
Đo: 12,06x11,65x2,5mm lắp ráp: NHỎ
Ethernet: 1x10 / 100M MẪU: Miễn phí
Archivi Disponibili: PDF / 3D / ISG / Stp / Step / Datasheet
Điểm nổi bật:

gigabit magnetics transformer

,

ethernet transformer

Mô-đun máy biến áp từ tính cấu hình thấp LP0023NL 10 / 100Base-Tx
  1. Mô hình biến áp cấu hình thấp đến Ethernet 10 / 100Base-tx
  2. Biến áp cách ly cổng đơn LP0023NL
  3. Điện áp cách ly: 1500Vrms
  4. Loại: SMT
  5. Cấu trúc cuộn: hình xuyến
Cổng đơn, Mô-đun biến áp Ethernet 10/100 BASE-T, SMD, Rohs
Số phần của LINK-PP LP0023NL
Tốc độ 10 / 100BASE-T
Số lượng cổng ĐỘC THÂN
Ứng dụng - LAN ETHERNET (NON PoE)
Gói SMĐ
Nhiệt độ 0 đến 70
Máy tự động VÂNG
Bình luận CÙNG NHƯ PHIÊN BẢN NL
Cấu hình RX T, C, S
Cấu hình TX T, C, S
Xây dựng KHAI THÁC
Lõi Per Port 4
Chiều cao gói (Inch) 0,098
Chiều cao gói (mm) 2,50
Chiều dài gói (Inch) 0,375
Chiều dài gói (mm) 12,06
Chiều rộng gói (Inch) 0.459
Chiều rộng gói (mm) 11,65
Biến tỷ lệ RX 1CT: 1CT
Biến tỷ lệ TX 1CT: 1CT
Thông số kỹ thuật điện (25):
1. Biến tỷ lệ50KHz, 0,5V
Bên chip: Bên dòng = 1CT: 1CT + _2%
2. Độ tự cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH tối thiểu
3. Mất dữ liệu chèn1-100 MHz: -1.4dB Max
4. Mất mát trở lại1-30 MHz: -16dB tối thiểu
40 MHz: -14,4dB Tối thiểu
50 MHz: -13.1dB Tối thiểu
60-80 MHz: -12dB tối thiểu
100 MHz: -10dB tối thiểu
5. Khác biệt với từ chối chế độ chung:
30 MHz: -45dB tối thiểu
60 MHz: -40dB tối thiểu
100 MHz: -35dB tối thiểu
6. Crosstalk30MHz: -40dB Tối thiểu
60 MHz: -35dB tối thiểu
100 MHz: -30dB tối thiểu
7. Hi-Pot: 1500Vrms, 0,5mA, 1 giây
Bên chip đến bên dòng
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, thẻ PC, Switch,
Bộ định tuyến, PC Mainboard, SDH, PDH, Điện thoại IP, modem xDSL

Lợi thế cạnh tranh:

1100 nhân viên,

Kiểm tra 100%
Thời gian giao hàng linh hoạt
LP1012NLE
LP1040PNL
LP1062ANLE
Mô-đun máy biến áp từ tính cấu hình thấp LP0023NL 10 / 100Base-Tx
