Thông số kỹ thuật: | LP41220NL | P / N: | LP41220NL |
---|---|---|---|
Ethernet: | Công suất Ethernet 1x10 / 100Mbps + | lắp ráp: | SMD |
Đo: | 17,15x15,24x8,64 mm | MẪU: | Miễn phí |
Điểm nổi bật: | poe magnetics,ethernet transformer |
1. Số cuộn dây: Autotransformer
2. Điện áp cách ly: 1500Vrms
3. Type: Surface Mounting biến áp
4. LINK-PP LP41220NL Single Port Magnetics điện
5. Hỗ trợ IEEE 802.3at, 600mA-720mA hiện tại
Thông số kỹ thuật điện (25):
1. Biến Ratio50KHz, 0.5V

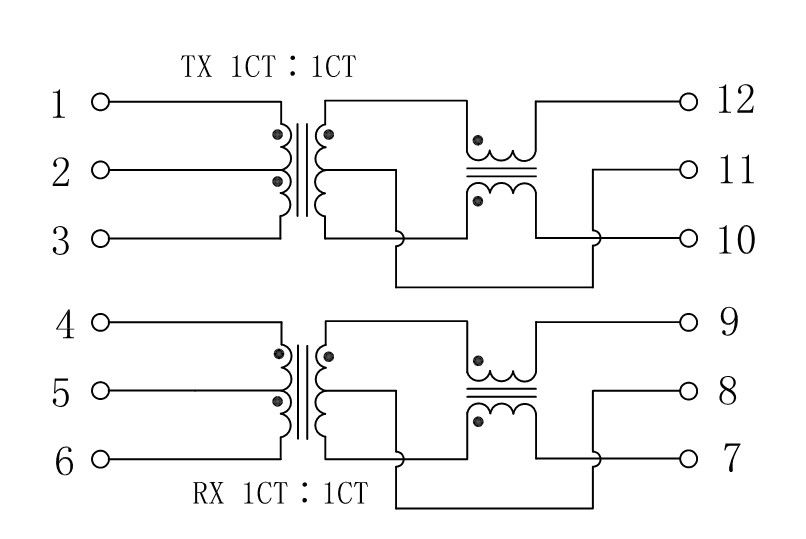

Mặt chip: Đường bên = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH Min
3. Chèn Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Từ chối:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Chip bên cạnh Line
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card,
Switch, Router, PC Mainboard, SDH, PDH, Điện thoại IP, modem xDSL
