HN4821CG Bộ lọc biến áp cách ly Gigabit Lan LP5014NL

Chi tiết nhanh

1.Single Cổng Lan Biến

2.ColiStr struct: Toroidal

Máy biến áp 3.100base-t

4.SMD, 24 chân

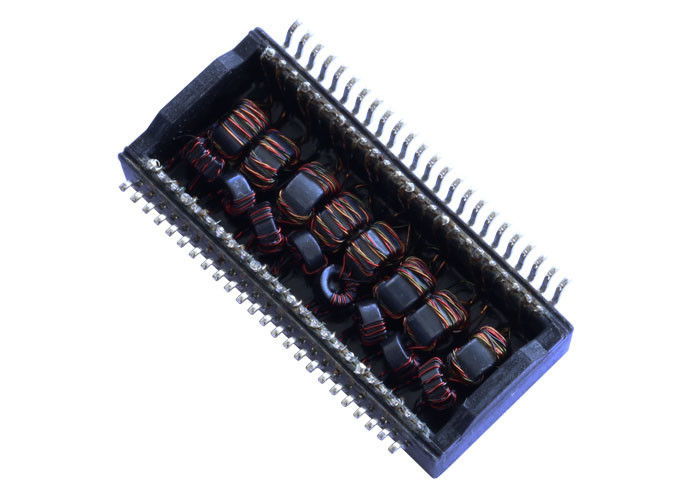

Biến áp cổng đôi 10/100 / 1000BASE-TX với 48 chân

Sự miêu tả:

Máy biến thế từ xa Gigabit Ethernet Gigabit

Thông số kỹ thuật điện (25):

1. Biến tỷ lệ50KHz, 0,5V

Bên chip: Bên dòng = 1CT: 1CT + _2%

2. Độ tự cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:

Chip bên: 350uH tối thiểu

3. Mất dữ liệu chèn1-100 MHz: -1.4dB Max

4. Mất mát trở lại1-30 MHz: -16dB tối thiểu

40 MHz: -14,4dB Tối thiểu

50 MHz: -13.1dB Tối thiểu

60-80 MHz: -12dB tối thiểu

100 MHz: -10dB tối thiểu

5. Khác biệt với từ chối chế độ chung:

30 MHz: -45dB tối thiểu

60 MHz: -40dB tối thiểu

100 MHz: -35dB tối thiểu

6. Crosstalk30MHz: -40dB Tối thiểu

60 MHz: -35dB tối thiểu

100 MHz: -30dB tối thiểu

7. Hi-Pot: 1500Vrms Tối thiểu

Các ứng dụng:

Được sử dụng cho các thiết bị mạng và truyền thông như HUB, thẻ PC, Switch, Bộ định tuyến, Mainboard PC, SDH, PDH, Điện thoại IP, modem xDSL

Chứng chỉ chuyên nghiệp:
● ISO 9001: 2008
● Chứng nhận UL
● Đạt Cetitifaction
● Tuân thủ RoHS
● Chính sách môi trường tích cực

Hướng dẫn sử dụng sản phẩm Lan:

● Nên xếp lớp máy bay mặt đất. Kết nối tuyến / chân đất mô-đun rời rạc đến khung / mặt đất tương tự nếu có thể.

● Giữ dấu vết tín hiệu từ PHY đến mô đun kết nối / rời rạc càng ngắn càng tốt. Nếu dấu vết vượt quá 3-4 inch, hãy chú ý đến sự mất cân bằng trở kháng đường truyền.

● Sử dụng BST (điện trở 75Ω và nắp điện áp cao để nối đất khung gầm) để chấm dứt CT bên cáp được khuyến nghị để có hiệu suất EMI tốt nhất (có trong hầu hết các giải pháp đầu nối).

● Thực hiện theo các ghi chú ứng dụng của nhà sản xuất PHY để biết thêm bố cục.
