Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

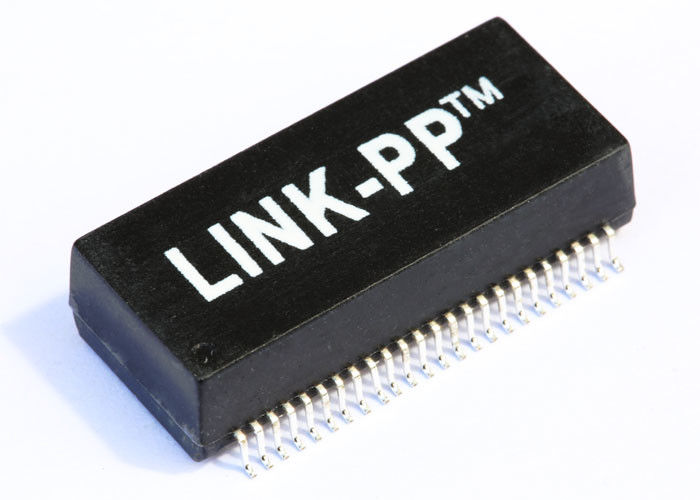

Số mô hình: HST-48005SR HST-48027SCR HST-48047SCR
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
HST-48005SR HST-48027SCR HST-48047SCR |
Gắn: |
SMT |
Ethernet: |
1x 10/100 / 1000Mbps |
Mẫu: |
Có sẵn |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Thông số kỹ thuật: |
HST-48005SR HST-48027SCR HST-48047SCR |
Gắn: |
SMT |
Ethernet: |
1x 10/100 / 1000Mbps |
Mẫu: |
Có sẵn |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
● Tuân theo tiêu chuẩn IEEE 802.3 cho1000Base-T.
● Điện cảm sơ cấp (Lp) 350uH min. @ 100KHz, 0,1Vrms, DC 8mA.
● Điện dung giữa các cuộn dây (Cww) 30pF Max (ở 100kHz, 0,1V).
● Điện cảm rò rỉ (LL) Tối đa 0,5uH (ở 100kHz, 0,1V) .DCR 1,2Ω Tối đa.
● DCR Pri 0.9Ω Tối đa Giây 1.2Ω Tối đa.
Thông số kỹ thuật điện (25):
1. Tỷ lệ quay 50KHz, 0,5V
Mặt chip: Mặt đường = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0,1V, 12mA DC Bias:
Mặt chip: Tối thiểu 350uH
3. Suy hao chèn1-100MHz: -1.4dB Tối đa
4. Mất mát trở lại1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Sự khác biệt với từ chối chế độ chung:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Chip bên sang bên dòng
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, card PC, Switch, Router,
Bo mạch chính PC, SDH, PDH, Điện thoại IP, modem xDSL
