Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

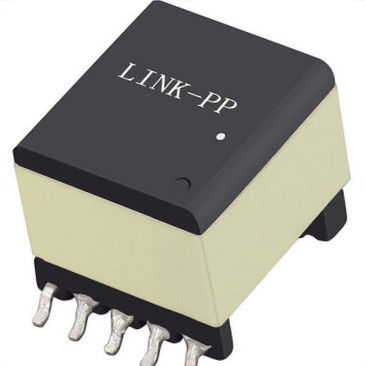

Số mô hình: POE23PR-33ED
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
POE23PR-33ED |
Quyền lực: |
23W |
Độ tự cảm ở 0A: |
54 |
Lòng khoan dung: |
10% |
Isat: |
3.2A |
Rò rỉ điện cảm tối đa: |
0,67µH |
Điện áp cách ly: |
3,3 V, 3,5 A |
Đầu ra thứ cấp: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-information |
vòng đời: |
Hơn 20 năm |
Thông số kỹ thuật: |
POE23PR-33ED |
Quyền lực: |
23W |
Độ tự cảm ở 0A: |
54 |
Lòng khoan dung: |
10% |
Isat: |
3.2A |
Rò rỉ điện cảm tối đa: |
0,67µH |
Điện áp cách ly: |
3,3 V, 3,5 A |
Đầu ra thứ cấp: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-information |
vòng đời: |
Hơn 20 năm |
| Thông số kỹ thuật | Quyền lực (W) | Độ tự cảm ở 0A(µH) | Lòng khoan dung(%) | Isat(MỘT) | DCR tối đa (mΩ) | |||
| Pri | Sec1 | Sec2 | Aux | |||||
| POE23PR-33ED | 23 | 54 | 10 | 3.2 | 62 | 6,5 | 6,5 | 58 |
| Sự rò rỉ Điện cảm tối đa (µH) |
Tỉ lệ lần lượt | Sự cách ly Vôn (Vrms) |
Sơ trung Đầu ra (V, A) |
| Pri: Sec1: Sec2: Aux | |||
| 0,67 | 1: 0,125: 0,125: 0,375 | 1500 | 3,3 V, 3,5 A |
• Máy biến áp Flyback và Chuyển tiếp cho PoE lên đến 72 Watts
• Hoạt động với đầu vào 9 - 57 V (POE21, 22, 24, 33, 35 và 38)
• Hoạt động với đầu vào 33 - 57 V (POE23, 30, 36, 53, 70 và 72)
• Cách ly một phút (hipot): 1500Vrms, từ pri và aux đến từng
giây500Vrms từ pri đến aux;500Vrms giữa hai thứ cấp
• Đầu ra kép có thể được định cấu hình thành một đầu ra công suất cao hơn duy nhất
• AEC-Q200 Lớp 1 (–40 ° C đến + 125 ° C)
Vật liệu cốt lõi Ferit
Môi trườngTuân thủ RoHS, không chứa halogen
Chấm dứtThiếc-bạc-đồng trên thiếc trên niken trên đồng phos
Cân nặng 7,1 - 7,9 g
Nhiệt độ môi trường xung quanh–40 ° C đến + 125 ° C
Nhiệt độ bộ phận tối đa+ 165 ° C (Môi trường xung quanh + nhiệt độ tăng)
Nhiệt độ bảo quản Thành phần: –40 ° C đến + 165 ° C
Đóng gói băng và cuộn: –40 ° C đến + 80 ° C
Chịu nhiệt để hàn Tối đa ba lần làm lại 40 giây ở nhiệt độ + 260 ° C, các bộ phận được làm mát bằng nhiệt độ phòng giữa các chu kỳ
Mức độ nhạy cảm với độ ẩm (MSL) 1 (tuổi thọ sàn không giới hạn ở <30 ° C / 85% độ ẩm tương đối)
Thời gian thất bại (FIT) / Thời gian trung bình giữa các lần thất bại (MTBF)
38 mỗi tỷ giờ / 26.315.789 giờ, tính trên Telcordia SR-332
1. Bao bì: D = Cuộn sẵn sàng cho máy 13 ″.EIA-481 nhựa dập nổi
băng (150 phần mỗi cuộn đầy đủ).Số lượng ít hơn
cuộn đầy đủ có sẵn: trong băng (không sẵn sàng máy) hoặc
với người dẫn đầu và xe kéo (phí $ 25).
2.Điện cảm dành cho cuộn sơ cấp, được đo ở 200 kHz, 0,1 Vrms, 0 Adc.
3.Điện cảm rò rỉ được đo giữa các chân 1 và 3 với tất cả các chân khác
chân bị ngắn.
4.Đầu ra là cho mỗi thứ cấp.Đầu ra của cuộn dây aux là 10 V, 50 mA.
5.Dựa trên 280 mT ở 25 ° C và số lần bật chân 1-3.
6.Thông số kỹ thuật điện ở 25 ° C.
Tham khảo tài liệu 362 “Các thành phần gắn bề mặt hàn” trước khi hàn.
Q1: Bạn là nhà sản xuất hay công ty thương mại?
A: chúng tôi là nhà sản xuất chuyên về đầu nối RJ45 và Biến áp mạng LAN trong hơn 23 năm.
Q2: Tôi có thể nhận được một số mẫu?
A: Có, 3-5 chiếc miễn phí mẫu có sẵn cho thử nghiệm của bạn.Các lô nhỏ cũng có thể chấp nhận được.
Q3: Nó có sẵn OEM không?
A: Vâng.Chúng tôi có kinh nghiệm phong phú và khả năng tốt để đưa thiết kế và ý tưởng của bạn thành sản phẩm thực tế, chúng tôi có thể in laser thương hiệu của bạn lên sản phẩm.
Q4: Làm Thế Nào về thời gian dẫn?
A: Chúng tôi có một đội ngũ rất chuyên nghiệp với chất lượng cao, thường chúng tôi có thể xuất xưởng trong vòng 30 ngày.Nhưng để biết chi tiết, xin vui lòng liên hệ với nhân viên bán hàng của chúng tôi, cảm ơn bạn.
